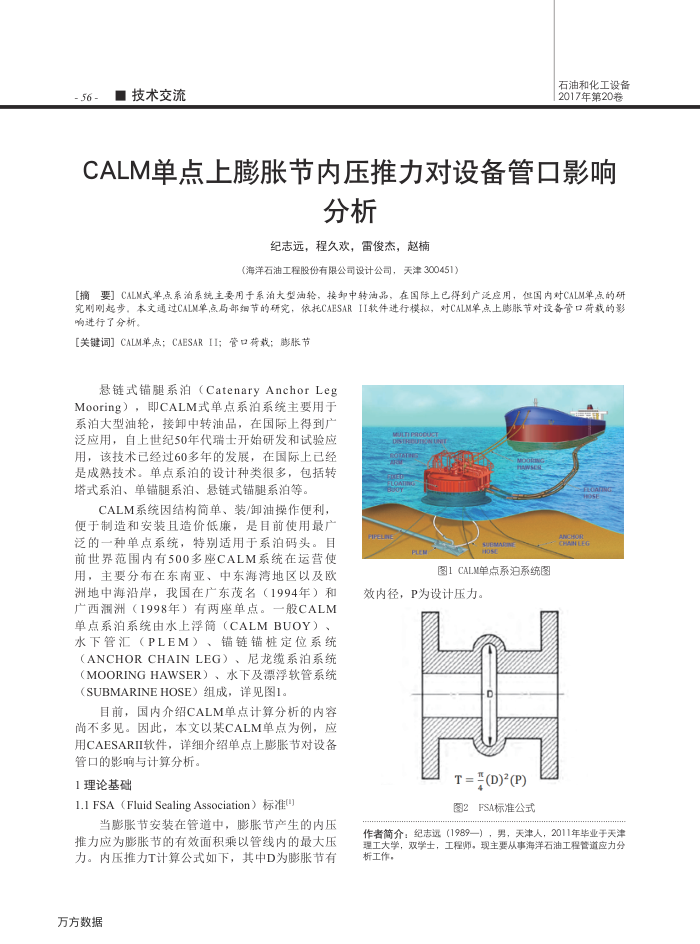

-56-
■技术交流
石油和化工设备 2017年第20卷
CALM单点上膨胀节内压推力对设备管口影响
分析
纪志远，程久欢，雷俊杰，赵楠
(海洋石油工程股份有限公司设计公司，天津300451）
[摘要]CALM式单点系泊系统主要用于系泊大型油轮，接却中转油品，在国际上已得到广泛应用，但国内对CALM单点的研究则喇起步，本文通过CALM单点局部细节的研究，依托CAESARII软件进行模拟，对CALM单点上腾胀节对设备管口荷载的影响进行了分析。
[关键词】CALM单点：CAESARII；管2荐载：膨胀节
悬链式锚腿系泊（CatenaryAnchorLeg Mooring），即CALM式单点系泊系统主要用于系泊大型油轮，接卸中转油品，在国际上得到广泛应用，自上世纪50年代瑞士开始研发和试验应用，该技术已经过60多年的发展，在国际上已经是成熟技术。单点系泊的设计种类很多，包括转塔式系泊、单锚腿系泊、悬链式锚腿系泊等。
CALM系统因结构简单、装/卸油操作便利，便于制造和安装且造价低廉，是目前使用最广
泛的一种单点系统，特别适用于系泊码头。目前世界范围内有500多座CALM系统在运营使用，主要分布在东南亚、中东海湾地区以及欧洲地中海沿岸，我国在广东茂名（1994年）和广西润洲（1998年）有两座单点。一般CALM 单点系泊系统由水上浮筒（CALMBUOY）
水下管汇（PLEM）、锚链锚桩定位系统（ANCHORCHAINLEG）、尼龙缆系泊系统（MOORINGHAWSER）、水下及漂浮软管系统（SUBMARINEHOSE）组成，详见图1。
目前，国内介绍CALM单点计算分析的内容尚不多见。因此，本文以某CALM单点为例，应用CAESARII软件，详细介绍单点上膨胀节对设备
管口的影响与计算分析。 1理论基础
1.1FSA（Fluid Sealing Association）标准)
当膨胀节安装在管道中，膨胀节产生的内压
推力应为膨胀节的有效面积乘以管线内的最大压力。内压推力T计算公式如下，其中D为膨胀节有
万方数据
图1CALM单点系泊系统图
效内径，P为设计压力。
"(D)(P) 图2FSA标准公式
CHENLE
作者简介：纪志远（1989—），男，天津人，2011年毕业于天津理工大学，双学士，工程师。现主要从事海洋石油工程管道应力分析工作，
