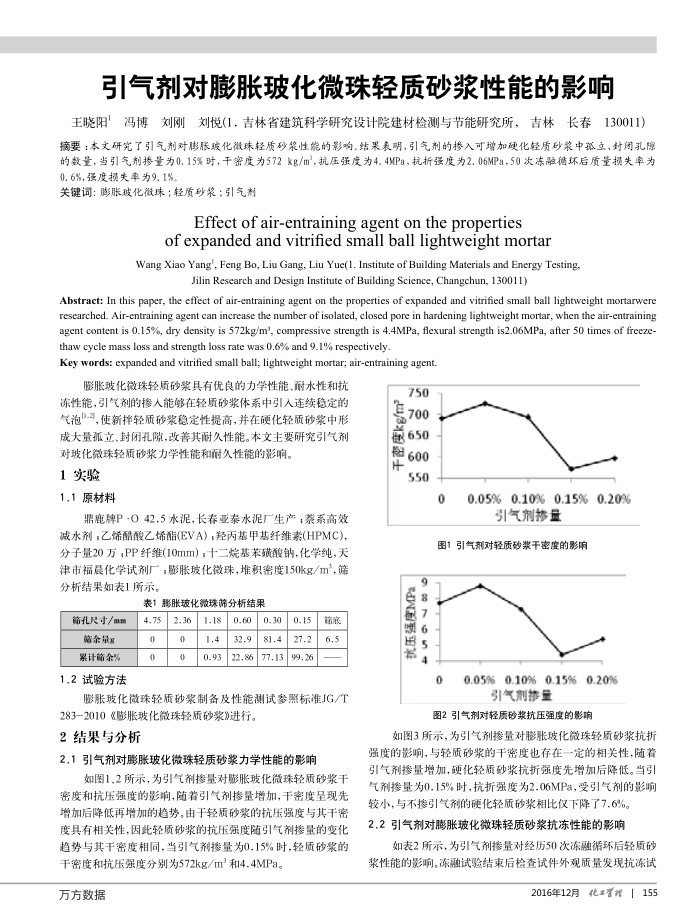

引气剂对膨胀玻化微珠轻质砂浆性能的影响
王晓阳’冯博刘刚刘悦(1.吉林省建筑科学研究设计院建材检测与节能研究所，吉林长春130011) 摘要：本文研究了引气剂对膨胀玻化微珠轻质砂浆性能的影响。结果表明，引气剂的掺入可增加硬化轻质砂聚中孤立，封闭孔隙的数量，当引气剂掺量为0.15%时，干密度为572kg/m，抗压强度为4.4MPa，抗折强度为2.06MPa，50次冻融循环后质量损失率为 0.6%，强度损失率为9，1%
关键词：膨胀玻化微珠；轻质砂浆；引气剂
Effect of air-entraining agent on the properties
ofexpandedandvitrifiedsmallballlightweightmortar
Wang Xiao Yang', Feng Bo, Liu Gang, Liu Yue(1. Institute of Building Materials and Energy Testing.
Jilin Research and Design Institute of Building Science, Changchun, 130011)
Abstraet: In this paper, the effect of air-entraining agent on the properties of expanded and vitrified small ball lightweight mortarwere researched. Air-entraining agent can increase the number of isolated, closed pore in hardening lightweight mortar, when the air-entraining agent content is 0.15%, dry density is 572kg/m’, compressive strength is 4.4MPa, flexural strength is2.06MPa, after 50 times of freeze thaw cycle mass loss and strength loss rate was 0.6% and 9.1% respectively-
Key words: expanded and vitrified small ball; lightweight mortar; air-entraining agent.
膨胀玻化微珠轻质砂浆具有优良的力学性能、耐水性和抗冻性能，引气剂的掺人能够在轻质砂浆体系中引入连续稳定的气泡.3，使新拌轻质砂浆稳定性提高，并在硬化轻质砂浆中形成大量孤立、封闭孔隙，改善其耐久性能。本文主要研究引气剂对玻化微珠轻质砂浆力学性能和耐久性能的影响。
1实验 1.1原材料
鼎鹿牌P-O42.5水泥，长春亚泰水泥厂生产，萘系高效减水剂；乙烯酯酸乙烯酯(EVA)羟丙基甲基纤维素(HPMC)，分子量20万；PP纤维(10mm）；十二烷基苯磺酸钠，化学纯，天津市福晨化学试剂厂，膨胀玻化微珠，堆积密度150kg/m，筛分析结果如表1所示。
表1膨胀玻化微珠筛分析结果
箭孔尺寸/mm 筛余量g 累计薪余%
1.2试验方法
4.75 0 0
2.36 0
1.18 1.4 0.93
0.60 32.9
0.30 81.4
0.15 27.2
22.86
77,13
99.26
筛底 6.5
膨胀玻化微珠轻质砂浆制备及性能测试参照标准JG/T
283-2010《膨胀玻化微珠轻质砂浆》进行。 2结果与分析
2.1引气剂对膨胀玻化微珠轻质砂浆力学性能的影响
如图1、2所示，为引气剂掺量对膨胀玻化微珠轻质砂浆干密度和抗压强度的影响，随着引气剂掺量增加，干密度呈现先增加后降低再增加的趋势。由于轻质砂浆的抗压强度与其干密度具有相关性，因此轻质砂浆的抗压强度随引气剂掺量的变化趋势与其干密度相同，当引气剂掺量为0.15%时，轻质砂浆的
干密度和抗压强度分别为572kg/m’和4.4MPa。万方数据
750 700 650 600 于 550
0
0.05%0.10%0.15%0.20%
引气剂接量
图1引气剂对轻质砂浆干密度的影响
N
9 6
0
0.05% 0.10% 0.15% 0.20%
引气剂掺量
图2引气剂对轻质砂浆抗压强度的影响
如图3所示，为引气剂掺量对膨胀玻化微珠轻质砂浆抗折强度的影响，与轻质砂浆的干密度也存在一定的相关性，随着引气剂接量增加，硬化轻质砂浆抗折强度先增加后降低。当引气剂接量为0.15%时，抗折强度为2.06MPa，受引气剂的影响
较小，与不掺引气剂的硬化轻质砂浆相比仅下降了7.6%。 2.2引气剂对膨胀玻化微珠轻质砂浆抗冻性能的影响
如表2所示，为引气剂掺量对经历50次冻融循环后轻质砂浆性能的影响。冻融试验结束后检查试件外观质量发现抗冻试
2016年12月化置1155
