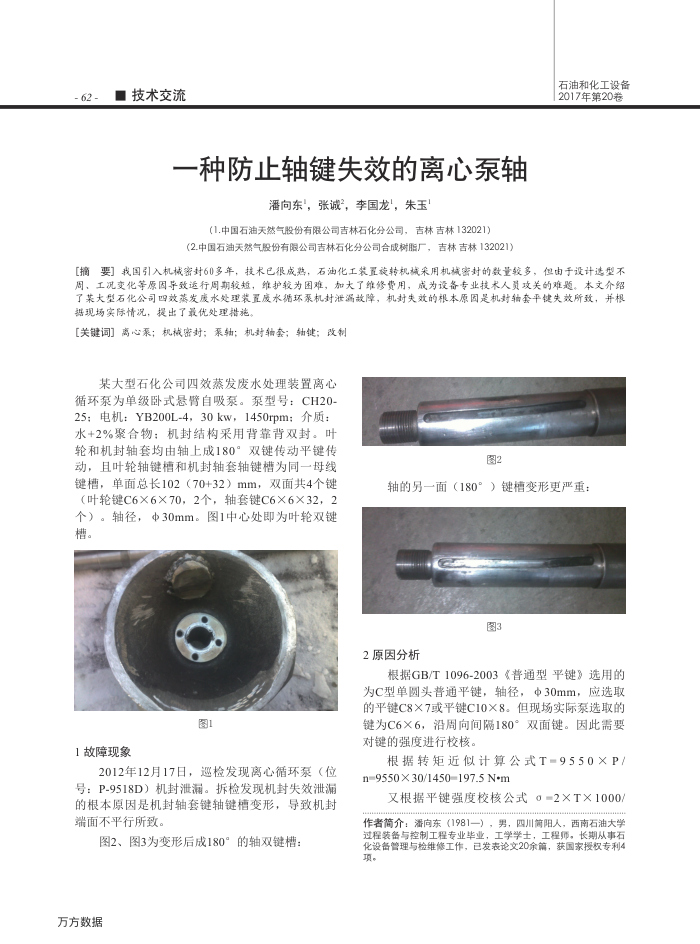

- 62 -
■技术交流
一种防止轴键失效的离心泵轴
潘向东，张诚，李国龙，朱玉
(1.中国石油天然气股份有限公司吉林石化分公司，吉林吉林132021)
(2.中国石油天然气股份有限公司吉林石化分公司合成树脂厂，吉林吉林132021)
石油和化工设备 2017年第20卷
[摘要】我国引入机械密封60多年，技术已很成熟，石油化工装置旋转机城采用机械密封的数量较多，但由于设计选型不周，工流变化等原因导致运行周期较超，维护较为困难，加大了维修费用，成为设备专业技术人员攻关的难题。本文介绍了某大型石化公司四效蒸发废水处理装置度水循环泵机封泄漏故障，机封失效的根本原因是机封轴套平键失效所致，并根据现场实际情况，提出了最优处理错施。
[关键词高心泵；机械密封；泵轴；机对轴套；轴键；改制
某大型石化公司四效蒸发废水处理装置离心循环泵为单级卧式悬臂自吸泵。泵型号：CH20-25：电机：YB200L-4，30kw，1450rpm：介质：水+2%聚合物：机封结构采用背靠背双封。叶
轮和机封轴套均由轴上成180°双键传动平键传动，且叶轮轴键槽和机封轴套轴键槽为同一母线键槽，单面总长102（70+32）mm，双面共4个键（叶轮键C6×6×70，2个，轴套键C6X6×32，2 个）。轴径，中30mm。图1中心处即为叶轮双键槽。
图
1故障现象
2012年12月17日，巡检发现离心循环泵（位号：P-9518D）机封泄漏。拆检发现机封失效泄漏的根本原因是机封轴套键轴键槽变形，导致机封端面不平行所致。
图2、图3为变形后成180°的轴双键槽：
万方数据
图2
轴的另一面（180° 2原因分析
键槽变形更严重：图3
根据GB/T1096-2003《普通型平键》选用的为C型单圆头普通平键，轴径，Φ30mm，应选取的平键C8×7或平键C10X8。但现场实际泵选取的键为C6×6，沿周向间隔180°双面键。因此需要对键的强度进行校核。
根据转矩近似计算公式T=9550×P/ n=9550 X 30/1450197.5 N+m
又根据平键强度校核公式0=2×T×1000/
作者简介：潘向东（1981一），男，四川筒阳人，西南石油大学过程装备与控制工程专业毕业，工学学士，工程师。长期从事石化设备管理与检维修工作，已发表论文20余篇，获国家授权专利4 项。
