ICS 27.100
P 60
P
DL

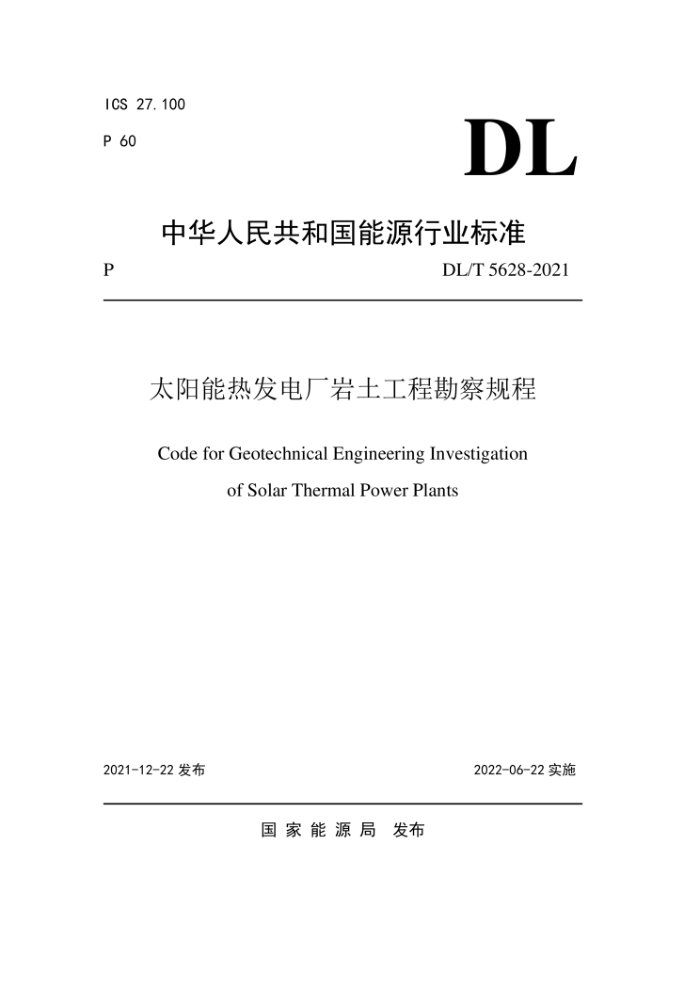

中华人民共和国能源行业标准
DL/T 5628-2021
太阳能热发电厂岩土工程勘察规程
Code for Geotechnical Engineering Investigationof Solar Thermal Power Plants
2021-12-22发布
2022-06-22实施
国家能源局 发布
目 次
1总则……1
2基本规定……………………………………………………………………2
3 岩土工程勘察各阶段任务与要求………4
3.1规划选址阶段…………………4
3.2可行性研究阶段………………………4
3.3初步设计阶段…5
3.4施工图设计阶段…………………8
4 施工图设计阶段各类建筑物地段岩土工程勘察要求………………………10
4.1集热场……………………………………………………………………10
4.2吸热塔…11
4.3发电区…………11
4.4变电区………………………12
4.5供排水建筑物………………………12
4.6 辅助及附属建筑物…………………………………………………14
5岩土工程勘察成果 ………………………15
5.1一般规定…15
5.2岩土工程勘察报告…15
5.3报告附图、附表及专题报告…………………16
本标准用词说明 ………………………………………………………………18
引用标准名录 …………………………………………………………………19
附：条文说明 …………………………………202基本规定
2.0.1 在开展勘察工作前，应收集厂址区及邻近区域已有的勘察研究成果，必要时应进行现场查勘，了解厂址区的工作条件。
2.0.2 太阳能热发电厂岩土工程勘察应按各勘察阶段要求在取得建筑物上部荷载、功能特点、结构类型、基础形式、埋置深度、承载变形要求等资料的基础上进行。
2.0.3 场地复杂等级可分为复杂场地、中等复杂场地、简单场地，并符合下列规定：
1 符合下列条件之一者为复杂场地：
1)场地地震基本动峰值加速度大于或等于0.40g;
2)对建筑抗震危险地段；
3)地形起伏，坡度大于8°;
4)地貌单元复杂；
5)地层层次多且为性质变化大的岩土，或需做专门处理的特殊性岩土；
6)受不良地质作用影响大的场地；
7)水文地质条件复杂，存在多层地下水。
2 除复杂场地、简单场地以外的场地为中等复杂场地。3符合下列全部条件者为简单场地：
1)场地地震基本动峰值加速度小于或等于0.05g;
2)对建筑抗震有利地段；
3)地形坡度小于3°;
4)地貌单元单一；
5)地层层次简单，岩土性质均匀，非特殊性岩土；
6)无不良地质作用影响；
7)地下水对工程无影响。
2.0.4根据建筑物的地基基础设计等级、场地复杂等级，可将太阳能热发电厂岩土工程勘察等级划分为甲级、乙级和丙级。岩土工程勘察等级划分应符合表
2.0.4的规定。
