ICS 27.100
DL
P60
备案号：J2912-2021

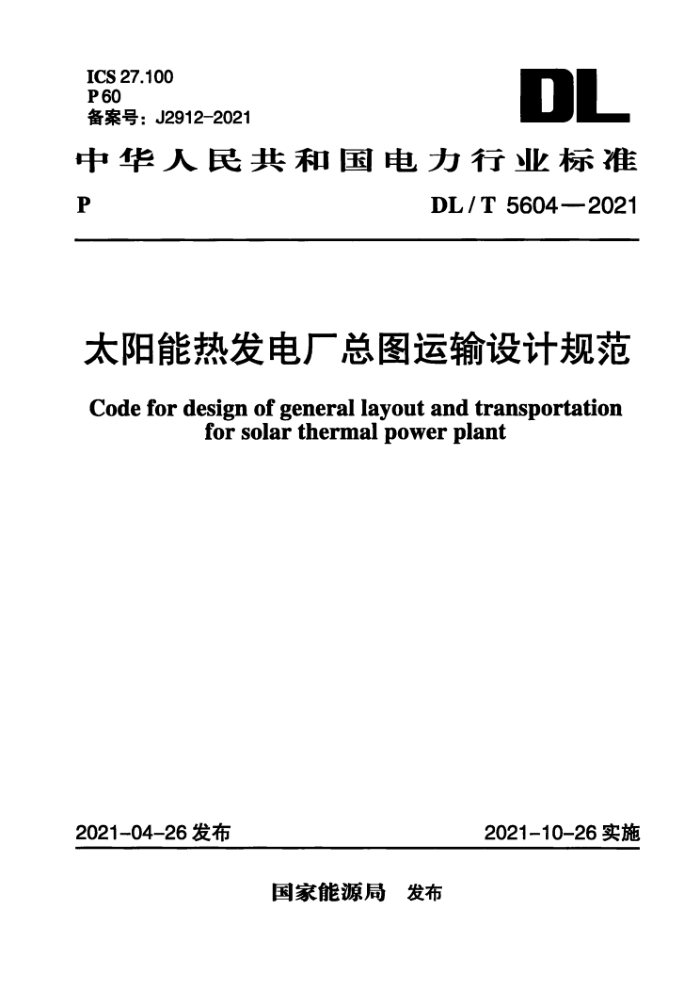

中华人民共和国电力行业标准PDL/T 5604—2021
太阳能热发电厂总图运输设计规范
Code for design of general layout and transportationfor solar thermal power plant
2021-04-26发布
2021-10-26实施
国家能源局发布
目次
1 总则 …………………………………………………(1)
2 术语 ………………………………………………(2)
3 厂址选择 ……………………………………………………(3)
4 全厂总体规划 ………………………………………………(5)
5 厂区总平面布置 ……………………………………………(7)
5.1 一般规定 ……………………………………………………………(7)
5.2 主要建(构)筑物…………………………………………………(8)
5.3 辅助及附属建筑物 …………………………………………………(9)
5.4 围墙和出入口…………………………………………………………(10)
5.5 厂区地坪 …………………………………………………………(10)
5.6 建(构)筑物间距…………………………………………………(11)
6 竖向布置 ……………………………………………………(14)
6.1 一般规定 …………………………………………………………(14)
6.2 设计标高的确定…………………………………………………(16)
6.3 阶梯布置 ……………………………………………………………(16)
6.4 场地排水 …………………………………………………………(17)
6.5 土石方工程 ……………………………………………………(19)
7 管线综合布置 ………………………………………………(20)
7.1 一般规定 ……………………………………………………………(20)
7.2 地下管线 …………………………………………………………(21)
7.3 地上管线 …………………………………………………………(24)
8 交通运输 ……………………………………………………(26)
8.1 一般规定 …………………………………………………………(26)
8.2 厂外道路 ………………………………………………………(26)8.3 厂区道路 ……………………………………………………………(27)
9 绿化布置 ……………………………………………………(30)
9.1 一般规定 …………………………………………………………(30)
9.2 绿化布置 …………………………………………………………(30)
9.3 树种选择 …………………………………………………………(31)
10 技术经济指标 ………………………………………………(32)
附录 A 最小间距的计算方法 ………………………………(35)
附录 B 厂址各项技术经济指标的计算方法 ………………(36)
附录C 厂区总平面布置各项技术经济指标的
计算方法 ………………………………………………(38)
本规范用词说明 …………………………………………………(40)
引用标准名录 ……………………………………………………(41)
附：条文说明 …………………………………………………(43)1 总 则
1.0.1 为规范太阳能热发电厂总图运输设计，体现国家经济政策和技术政策，充分利用太阳能资源，满足太阳能热发电厂安全可靠、经济适用、符合国情和可持续发展的要求，以合理的投资获得最佳的经济效益和社会效益，制定本规范。
1.0.2 本规范适用于新建、扩建和改建的太阳能热发电厂总图运输设计。
1.0.3总图运输设计应进行多方案技术经济比较，优化设计方案，降低工程造价，缩短建设周期和节省运行费用。
1.0.4 总图运输设计应节约集约用地，提高土地利用率。
1.0.5 总图运输设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。2 术 语
2.0.1 集热场 solar field,collector field
将太阳能聚焦并转化为热能的区域。塔式太阳能热发电厂集热场由定日镜场和吸热塔组成；线性聚焦式太阳能热发电厂集热场由集热器及其连接部分组成。
2.0.2 发电区
power block
由储换热区、蒸汽发生器区、汽机房、集中控制室和有关设施组成的相对集中的区域。
2.0.3 储换热区 t
thermal storage and exchange block
由储热设备、换热设备和有关设施组成的相对集中的区域。
3 厂址选择
3.0.1 厂址选择应符合国家可再生能源中长期发展规划、国土空间规划、环境保护和水土保持、水源供应、机场、军事设施、矿产资源、文物保护、海洋保护、接入系统、交通运输等方面的要求。
3.0.2 厂址选择应对厂址区域的太阳能资源和建厂外部条件进行全面的技术经济分析、论证和评价。
3.0.3厂址宜选择在年太阳法向直射辐照度不小于1600kW·h/m²且太阳能资源稳定的地区。
3.0.4 厂址应利用荒漠、戈壁、荒地、劣地及非耕地，不应占用永久基本农田，减少拆迁及人口迁移，宜保持原有水系、植被。
3.0.5 厂址宜选择在地貌简单、地形平缓且适宜建厂的地区，宜避开自然地形复杂、场地坡度大、周边有高大山体的地区。
3.0.6 厂址宜选择在不受洪水或内涝威胁的地段，不可避免时，应采取有效的防洪排涝措施。
3.0.7 厂址宜有便利和经济的交通运输条件，与厂外公路的连接宜便捷、工程量小。
3.0.8 厂址应有满足接入电力系统的出线走廊条件。
3.0.9 厂址不应选择在强烈岩溶发育、滑坡、泥石流的地区或发震断裂地带。
3.0.10 厂址应避开地质灾害易发区、采空区影响范围，无法避开时，应进行地质灾害危险性评估工作，综合评价地质灾害危险性程度，提出建设场地适宜性的评价意见，并采取相应的防范措施。
3.0.11 厂址宜避开其他工业企业排出的废气、废水、废渣、有害物质的影响。
