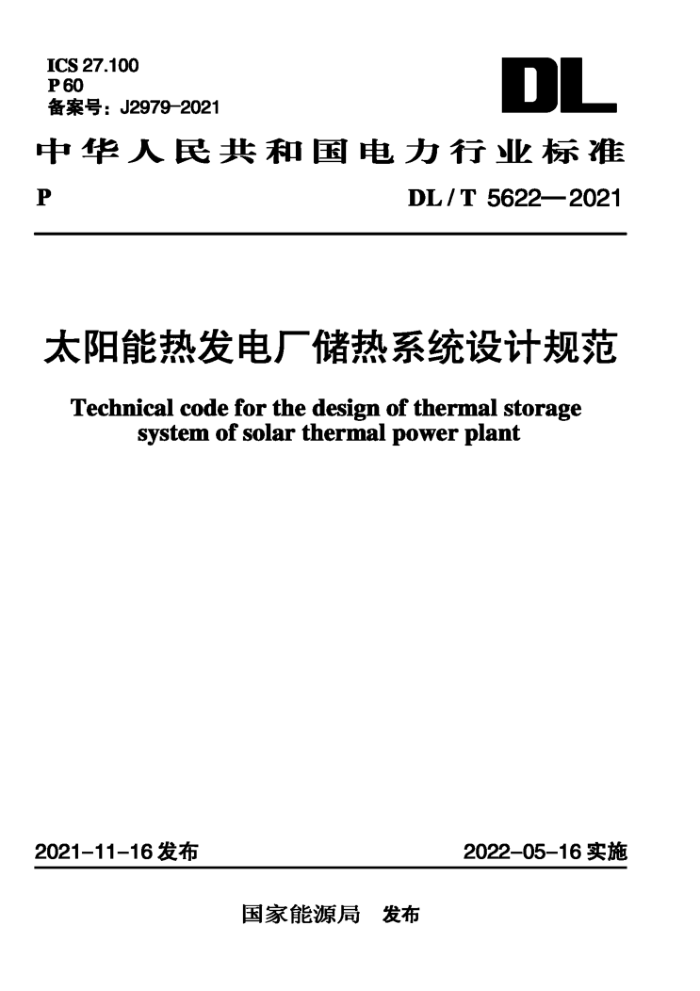

ICS 27.100
DL
P60
备案号：J2979-2021
中华人民共和国电力行业标准PDL/T 5622—2021
太阳能热发电厂储热系统设计规范
Technical code for the design of thermal storagesystem of solar thermal power plant
2021-11-16发布
2022-05-16实施
国家能源局 发布
目次
1 总则 …………………………………………………(1)
2 基本规定 ……………………………………………………(2)
3 储热工艺系统 ………………………………………………(3)
3.1 一般规定 ………………………………………………………(3)
3.2 导热油传热介质储换热系统 ……………………………………(3)
3.3 熔盐传热介质储热系统 ………………………………………(5)
4 储热系统主要设备 …………………………………………(7)
4.1 熔融盐储罐 ……………………………………………………(7)
4.2 熔盐泵 ……………………………………………………………(8)
4.3 导热油-熔盐换热器………………………………………………(8)
4.4 管道及附件 ………………………………………………………(9)
5 辅助系统 ……………………………………………………(11)
5.1 储热介质 ………………………………………………………(11)
5.2 熔融盐初始熔化…………………………………………………(11)
5.3 熔盐注人系统……………………………………………………(12)
5.4 防凝系统 ……………………………………………………………(12)
5.5 疏放系统 ……………………………………………………………(12)
5.6 氮封系统 ……………………………………………………………(13)
5.7 熔盐事故应急处理措施 ………………………………………(13)
6 设备及管道布置 ……………………………………………(15)
7 储罐基础 …………………………………………………(16)
7.1 一般规定 ………………………………………………………(16)
7.2 隔热材料选择……………………………………………………(17)
7.3 隔热结构设计……………………………………………………(18)
1 总 则
1.0.1 为规范太阳能热发电厂储热系统设计，满足安全可靠、技术先进、经济适用的要求，制定本标准。
1.0.2 本标准适用于太阳能热发电厂储热系统的设计，也适用于太阳能热发电与其他发电方式互补项目中太阳能热发电储热系统的设计，及采用本标准中涉及的同类储热技术的非太阳能热发电项目中储热系统的设计。
1.0.3本标准适用于双罐熔融盐储热系统，包括以导热油作为传热介质、熔融盐作为储热介质的储热系统，以熔融盐作为传热介质和储热介质的储热系统。
1.0.4太阳能热发电厂储热系统设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。2基本规定
2.0.1 储热系统设计方案应综合考虑太阳能热发电厂总体规划、太阳能资源、储热介质、电力系统条件、辅助燃料来源等因素，通过技术经济比较后确定。
2.0.2储热系统的设计应积极采用经运行实践检验或工业试验证明的新技术、新工艺、新材料和新设备。
2.0.3 储热系统的设计宜采用全厂统一的标识系统。
