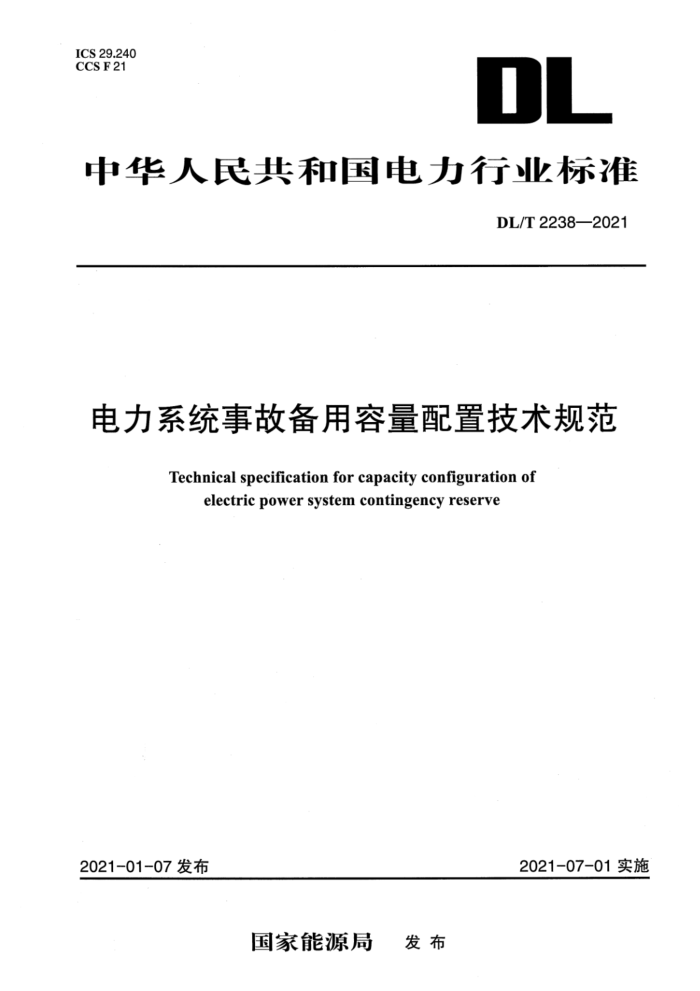

ICS 29.240
CCS F21
DL
中华人民共和国电力行业标准
DL/T 2238—2021
电力系统事故备用容量配置技术规范
Technical specification for capacity configuration ofelectric power system contingency reserve
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2238—2021
电力系统事故备用容量配置技术规范
1 范围
本文件规定了交流同步电网事故备用容量基本要求、配置原则和管理归口等要求。
本文件适用于区域、省级电网以及发电、输电、供电、用电企业和用户等的事故备用容量配置，其他规模电网可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T15945电能质量 电力系统频率偏差GB/T19963风电场接入电力系统技术规定GB/T 26399电力系统安全稳定控制技术导则GB/T 31464电网运行准则GB 38755电力系统安全稳定导则GB/T38969电力系统技术导则
DL/T428电力系统自动低频减负荷技术规定DL/T 961电网调度规范用语DL/T1234电力系统安全稳定计算技术规范
3术语和定义
GB/T 15945、GB/T 19963、GB/T 26399、GB/T 31464、GB 38755、GB/T 38969、DL/T 428、DL/T
961、DL/T 1234界定的以及下列术语和定义适用于本文件。
3.1
事故备用contingeney reserve
电力系统发生事故后在规定时间(一般考虑30min)内可供调用的备用容量。
3.2
负荷备用load reserve
接于母线且立即可以带负荷的系统备用容量，用以平衡瞬间负荷、新能源引起的功率波动与预计(包含预测负荷和新能源预测)之间的偏差。
DL/T 2238—2021
3.3
旋转备用spinning reserve
接于母线且立即可以带负荷的发电机组可发最大有功功率与当前运行有功功率的差值。
3.4
旋转事故备用 spinning contingeney reserve
接于母线且立即可以带负荷的发电机组在规定时间内可可靠调出的，并用于应对发电设备或输变电设备非计划停运导致有功功率缺额的旋转备用。
3.5
直流频率限制控制DC frequency limit control;FLC直流频率控制DC frequency control;FC根据交流系统频率调整直流功率参考值的直流控制手段。
3.6
负荷侧备用load side reserve负荷侧在规定时间内可以退出运行的负荷容量。
3.7
非旋转事故备用non-spinning contingeney reserve
在规定时间内可调出的，并用于应对发电设备或输变电设备非计划停运导致有功功率缺额的非旋转备用，可包括直流功率紧急提升/速降、直流FLC/FC、可参与调频的新能源发电容量、储能、负荷侧备用、抽水蓄能机组和备用水电机组容量等。
3.8
设防故障集fortification failure set用于事故备用配置的故障集合。
3.9
频率稳定frequency stability
电力系统受到扰动后，系统频率保持或恢复到允许的范围内，不发生频率崩溃的能力。
3.10
直流可调功率备用DC adjustable power reserve
在规定时间内可调出的，并用于应对发电设备或输变电设备非计划停运导致有功功率缺额的直流功率，可包括功率紧急提升/速降、直流FLC/FC、跨省区电力支援等。
3.11
一级控制区primary control grid
具备事故备用配置调度控制权限，与其他交流同步电网没有交流通道联系或有交流通道联系但无事故备用支援能力的交流同步电网。通常一级控制区由几个二级控制区构成。
3.12
二级控制区secondary control grid
具备事故备用配置调度控制权限，同时与其他电网有交流通道联系且具备事故备用支援能力的交流同步电网。
