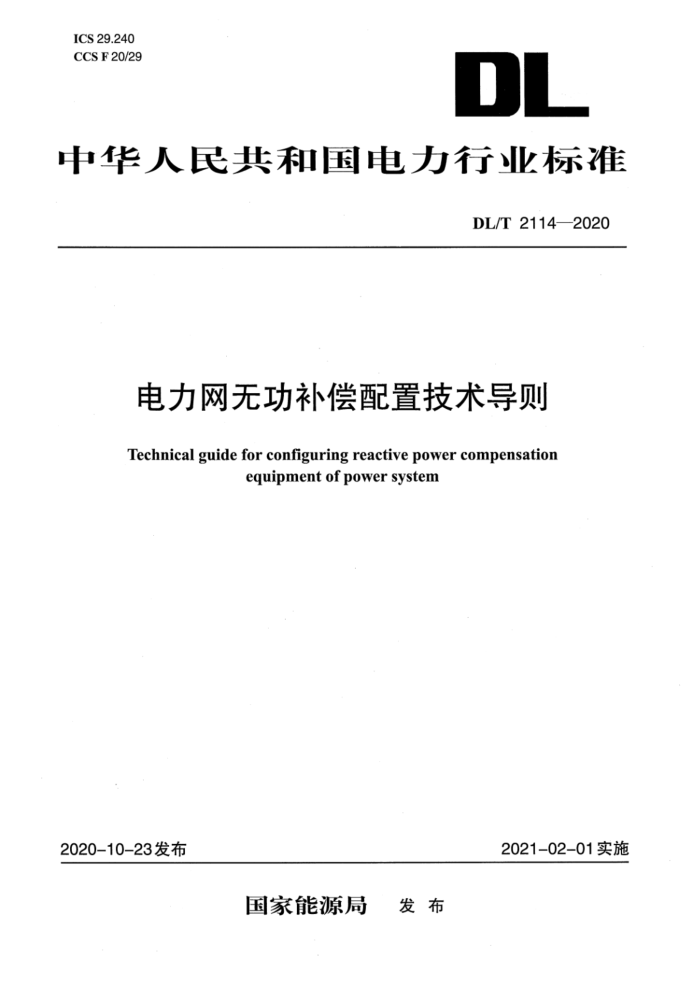

ICS 29.240
CCS F20/29
DL
中华人民共和国电力行业标准
DL/T 2114—2020
电力网无功补偿配置技术导则
Technical guide for configuring reactive power compensationequipment of power system
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2114—2020
电力网无功补偿配置技术导则
1范围
本文件规定了750kV及以下电压等级交流电力系统无功补偿配置的总体技术要求，包括基本原则、补偿装置适用原则、330kV～750kV变电站无功补偿、220kV变电站无功补偿、35kV～110kV变电站无功补偿、10kV及以下电压等级配电网无功补偿、电源侧无功补偿及电力用户无功补偿。
本文件适用于电力系统各级电网企业、并网运行发电企业、电力用户，各级电力设计单位在进行无功补偿配置规划、设计及改造时参考执行。本文件不适用于1000kV及以上特高压电力系统、换流站系统的无功补偿配置。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 12325 电能质量 供电电压偏差GB/T 12326电能质量 电压波动和闪变GB/T 14549电能质量 公用电网谐波GB/T 15543 电能质量 三相电压不平衡GB/T24337电能质量 公用电网间谐波GB/T29321 光伏发电站无功补偿技术规范GB/T33593分布式电源并网技术要求GB 38755 电力系统安全稳定导则DL/T 1870电力系统网源协调技术规范NB/T31099风力发电场无功配置及电压控制技术规定
3术语和定义
下列术语和定义适用于本文件。
3.1
无功补偿装置reactive power compensation equipment
安装于电力系统(包括发电、输电、变电、配电、用电各环节),用于补偿容性或感性无功功率的装置总称。
[来源：DL/T5242—2010,3.0.21,有修改]
3.2
并联电容器装置installation of shunt capacitors
由并联电容器和相应的一次及二次配套设备组成，并联连接于三相交流电力系统中，能完成独立投切的一套设备。
[来源：DL/T5242—2010,3.0.4,有修改]
3.3
并联电抗器装置installation of shunt reactors由并联电抗器和相应的一次及二次配套设备组成，并联连接于三相交流电力系统中的一套设备。
