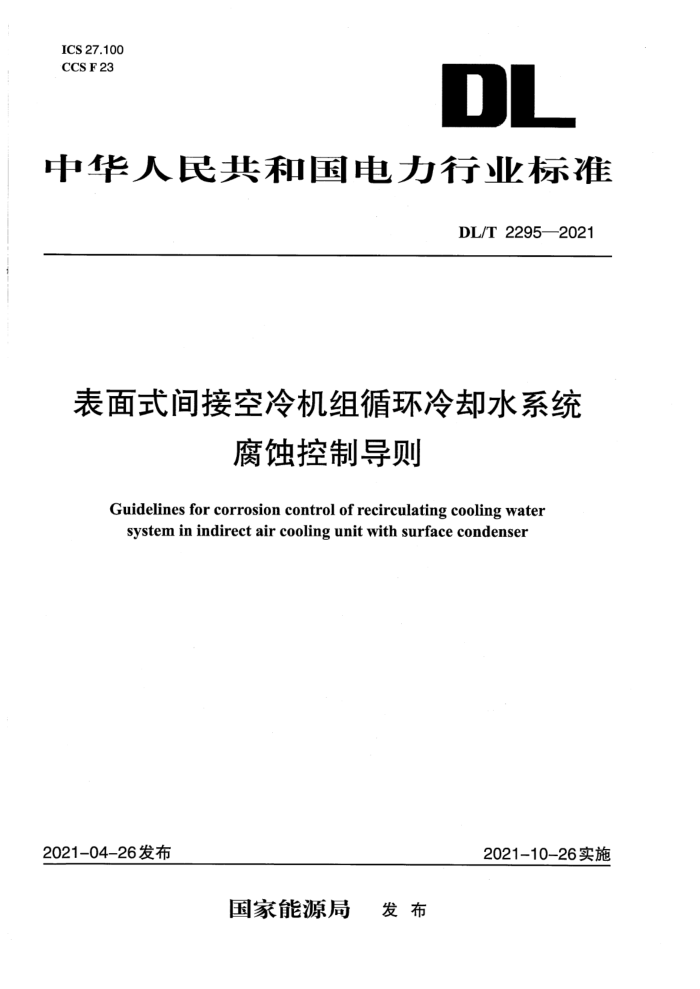

ICS 27.100
CCS F23
中华人民共和国电力行业标准
DL/T 2295—2021
表面式间接空冷机组循环冷却水系统腐蚀控制导则
Guidelines for corrosion control of recirculating cooling watersystem in indirect air cooling unit with surface condenser
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2295—2021
表面式间接空冷机组循环冷却水系统腐蚀控制导则
1 范围
本文件规定了表面式间接空冷机组循环冷却水系统腐蚀控制的技术要求。本文件适用于火力发电厂表面式间接空冷机组。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DL/T855电力基本建设火电设备维护保管规程DL/T 1672火力发电J铝制间接空冷管束DL5068发电厂化学段计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
含铝间冷系统Indirect air cooling system with aluminum radiator空冷散热器材质为纯铝、凝汽器管材为不锈钢的表面式间接空冷机组循环冷却水系统。
3.2
全铁间冷系统indirect air cooling system with carbon steel radiator空冷散热器材质为碳钢、凝汽器管材为不锈钢的表面式间接空冷机组循环冷却水系统。
4总则
表面式间接空冷机组循环冷却水系统腐蚀控制应包括设计、设备制造、安装、调试、运行、检修及停备用阶段的全过程监督与控制
5设计阶段
5.1表面式间接空冷机组循环冷却水系统的水源应为除盐水，水质应符合锅炉补给水水质要求。
5.2全铁间冷系统循环冷却水应采用加氨处理，氨水质量应符合分析纯及以上纯度要求。
5.3含铝间冷系统循环冷却水可采用加缓蚀剂处理或设置旁路混床，旁路混床处理流量宜为50m³h～100m³/h,旁路混床可不设专用再生系统。
5.4表面式间接空冷机组循环冷却水系统应配备电导率表、pH表等在线化学仪表。
5.5铝制散热器入口侧易受流体冲刷的局部管端口宜加装防腐套管。
5.6铝制散热器与循环冷却水碳钢管道的连接处应进行绝缘隔离。
5.7碳钢制储水箱、膨胀水箱等应进行内防腐，内防腐要求应符合DL 5068的有关规定，防腐材料溶出物不应影响设备内冷却水的品质。
6设备制造阶段
6.1 铝制散热器冷却单元组装前，应按DL/T 1672的有关规定进行表面处理和抗腐蚀性能试验，表面钝化处理后应采用除盐水冲洗干净。
6.2 空冷散热器、碳钢管道、储水箱以及膨胀水箱等设备出厂时必须保持洁净，设备内部不应有积水、泥沙、污物及腐蚀产物等；钢制散热器设备出厂时宜采取充氮、气相缓蚀剂等防锈蚀措施。
6.3 空冷散热器管束、管道及水箱等可封闭的容器设备，其开口处应加装端盖或密封罩，防止在运输过程中进入雨水、泥沙和灰尘等。
7安装调试阶段
7.1 空冷散热器、管道、储水箱及膨胀水箱等设备到达现场后，应按DL/T855的有关规定进行保管。
7.2储水箱、膨胀水箱等设备采用内防腐涂层时，应检查涂层的完整性；若存在损伤脱落情况，应及时修补。
7.3表面式间接空冷机组循环冷却水系统上水冲洗前，应对大直径管道、水箱等设备进行人工清洁处理，清除管道、水箱等设备内部残留物、固体颗粒等，碳钢设备金属表面锈层较多时应进行除锈处理。
7.4表面式间接空冷机组循环冷却水系统的冲洗水和水压试验用水应采用锅炉补给水，冬季冲洗时应采取防冻措施。
7.5表面式间接空冷机组循环冷却水系统应采用分段冲洗，先冲洗循环水管道、储水箱及膨胀水箱等设备，当冲洗排水清澈，方可冲洗空冷散热器。
7.6对于铝制散热器，应控制冲洗水pH为7.0～8.5,铁含量小于1000μg/L;对于钢制散热器，应加氨控制冲洗水pH为9.2～9.6。
7.7 空冷散热器上水冲洗时，宜依次对各扇区进行充水和排水；扇区排水后应对下联箱中焊渣等沉积物进行清除。
7.8表面式间接空冷机组循环冷却水系统整体冲洗排水浊度小于20NTU且电导率小于10μS/cm时，冲洗结束；系统正式投运前，应根据水质情况，对间冷循环水进行旁路净化处理或加药处理，直至循环水水质符合运行控制要求。
7.9系统冲洗合格后，暂不投入运行时，应进行停(备)用防腐保护。
8运行期间水质控制
8.1 含铝间冷系统循环冷却水水质及检测频率应符合表1要求。
表1 含铝间冷系统循环冷却水水质及检测频率
适用条件及控制范围
项目
单位
不加缓蚀剂
加缓蚀剂*
电导率(25℃)
μS/cm
≤2
pH(25℃)
7.0~8.3
7.0~9.0
浊度
NTU
≤10
≤50
氯离子
μg/L
≤100
≤1000
硫酸根
μg/L
≤50
≤500
铁
μg/L
≤100
≤500
铝
μg/L
≤50
≤200
缓蚀剂种类、加入量以及循环冷却水的电导率、pH等控制指标应根据试验确定。
检测频率
连续监测
连续监测
1次/日
1次月
1次月
1次/周
1次/周
8.2全铁间冷系统循环冷却水系统水质及检测频率应符合表2要求。
