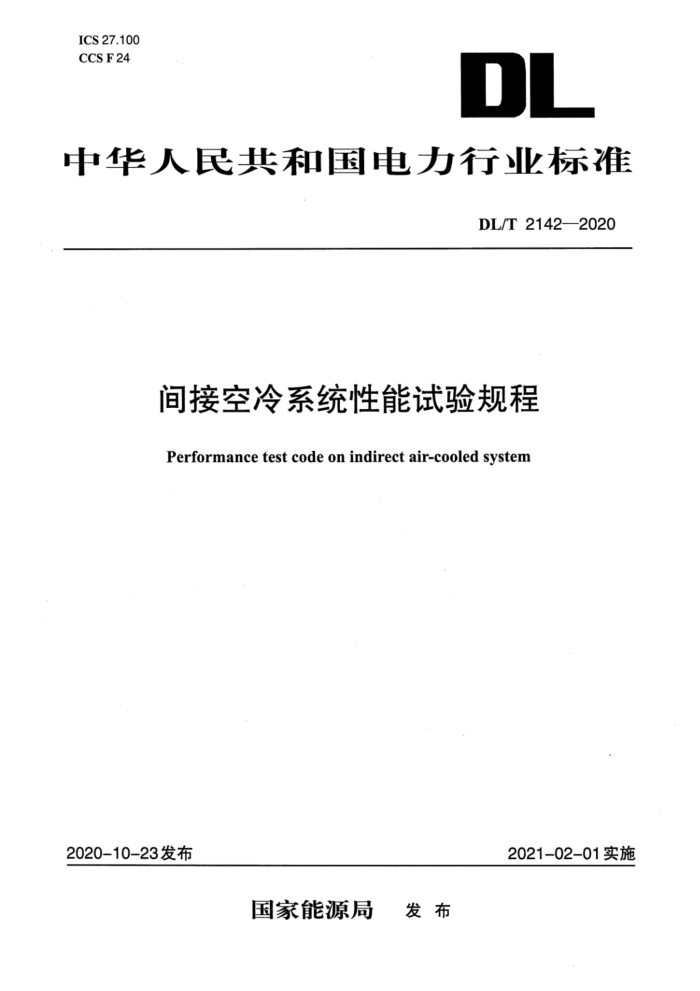

ICS 27.100
CCS F24
DL
中华人民共和国电力行业标准
DL/T 2142—2020
间接空冷系统性能试验规程
Performance test code on indirect air-cooled system
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2142—2020
间接空冷系统性能试验规程
1 范围
本文件规定了火力发电厂间接空冷系统性能试验测点布置、仪表选用、试验程序和试验数据处理等基本原则和要求，规定了试验条件、试验计算方法及间接空冷系统性能评价方法。
本文件适用于新建或改(扩)建的发电厂汽轮机间接空冷系统性能验收试验，以及投运多年的汽轮机间接空冷系统运行性能试验和性能诊断试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件：
GB/T2624(所有部分)用安装在圆形截面管道中的差压装置测量满管流体流量GB/T 12348工业企业厂界环境噪声排放标准GB/T 37753表面式凝汽器性能试验规程DL/T244直接空冷系统性能试验规程
3术语和定义
下列术语和定义适用于本文件。
3.1
空冷散热器air cooling heat exchanger
利用空气冷却热流体的表面式换热器，由翅片管组成，热流体在散热管内流动放热，空气在管外流动吸热。
3.2
间冷塔air-cooled tower为空冷散热器提供冷却空气的装置，通风方式有自然通风和机械通风。
3.3
间接空冷系统indirect air-cooled system
以空气作为最终冷却介质，利用循环冷却水作为中间换热介质，将汽轮机的乏汽间接和空气进行热交换的冷却系统。间接空冷系统有采用混合式凝汽器间接空冷系统和采用表面式凝汽器间接空冷系统。
3.4
扇区sectors
可单独运行的散热器，由进水阀、出水阀、放空阀、排气装置等组成。间接空冷系统的散热器分成数个扇区，机组运行中根据需要可以隔离部分扇区。扇区又称冷却扇段。
3.5
散热量thermal capacity
空冷散热器传给环境冷却空气的总热流量。可由水侧或空气侧计算得到。计算公式：
