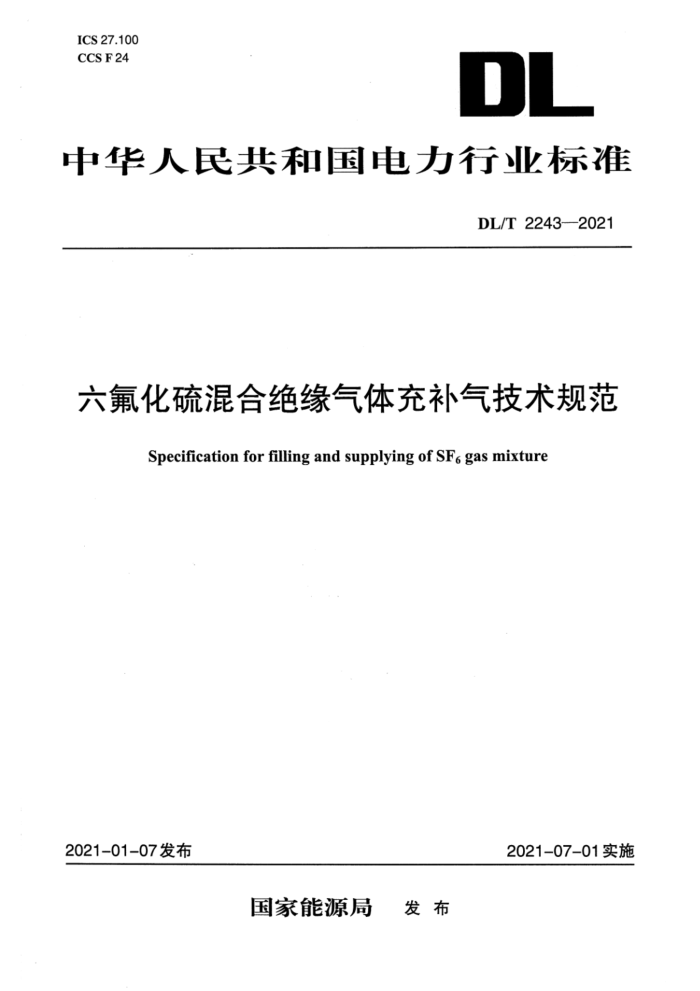

ICS 27.100
CCSF24
DL
中华人民共和国电力行业标准
DL/T 2243—2021
六氟化硫混合绝缘气体充补气技术规范
Specification for filling and supplying of SF₆ gas mixture
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2243—2021
六氟化硫混合绝缘气体充补气技术规范
1 范围
本文件规定了六氟化硫(SF₆)混合绝缘气体充补气的方法，工作环境，仪器、装置与材料，工作流程、安全与防护要求。
本文件适用于SF₆/CF₄、SF₆N₂混合气体绝缘设备充补气工作。其他SF₆混合绝缘气体充补气工作可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 5099.3钢质无缝气瓶 第3部分：正火处理的钢瓶GB/T 12022工业六氟化硫
GB/T28534高压开关设备和控制设备中六氟化硫(SF₆)气体的释放对环境和健康的影响DL/T 603气体绝缘金属封闭开关设备运行维护规程
DL/T639六氟化硫电气设备运行、试验及检修人员安全防护导则DL/T 1985六氟化硫混合绝缘气体混气比检测方法DL/T 1986六氟化硫混合气体绝缘设备气体检测技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
SF₆混合气体SFs gas mixtureSF₆气体与另一种气体按一定比例混合的绝缘气体。
3.2
SF₆混合气体绝缘设备SF₆ gas mixture insulated equipment使用SF₆混合气体作为绝缘介质的电气设备。
3.3
混气比mixing ratio
SF₆混合气体中SF₆占混合气体的体积百分比。
4方法
SF₆混合气体充补气是将SF₆与另一种气体按照要求的比例进行混合，并充补入电气设备中的过程。按操作方式划分有气体现场混合充补气和预混合后充补气两种方式。
5工作环境
充补气工作环境应符合下列要求：
a)环境温度：最低-30℃,最高40℃;DL/T 2243—2021
b)相对湿度：日平均值不大于95%。
6仪器、装置与材料
6.1 SF₆混合气体混气比检测仪
SF₆混合气体混气比检测仪应符合DL/T 1985中检测仪技术要求。
6.2抽真空装置
抽真空装置应符合下列要求：
a)极限真空度不大于10 Pa;
b)额定抽气速率不小于60m³/h,或与设备用气体积相匹配。
6.3 SF₆混合气体充补气装置
SF₆混合气体充补气装置结构功能见附录A,技术参数应符合下列要求：
a)装置本体极限真空度不大于10 Pa;
b)充气速度不小于5m³/h;
c)最大充气、补气压力不小于1MPa;
d)SF6混合气体中各组分混合比例0%～100%可调；
e)配制的气体混气比与目标气体混气比绝对偏差在±1%范围内，O₂混入量(体积分数)不大于
0.05%。
6.4 气体
SF₆混合气体充补气工作中所用的气体应符合下列要求：
a)SF₆气体：符合GB/T 12022要求；
b)N₂气体：气体纯度不小于99.999%(体积分数);
c)CF₄气体：气体纯度不小于99.99%(体积分数);
d)预混合的SF₆混合气体：气体混气比与目标气体混气比绝对偏差在±1%范围内，O₂体积分数
不大于0.05%,H₂O体积分数不大于0.004%。
6.5管路与接头
SF₆混合气体充补气应使用工作压力不小于1MPa的软管(或不锈钢管);气体管路接头应与充气口配套，应连接方便、牢固可靠。
7 工作流程
7.1 准备工作
7.1.1 SFs混合气体充补气作业前，所有管路、连接部件可能残存的污物均应清理干净。连接管路时操作人员应佩戴清洁、干燥的手套。
7.1.2电气设备充气前，应按DL/T 603的规定，先对设备抽真空至133 Pa,再继续抽气30min以上，停泵30min,记录真空度(4),静置5h以上，读取真空度(B),若B-A小于133 Pa,即可进行充气操作。
7.1.3电气设备补气前，应参照DL/T1985对设备内的气体混气比进行检测，确定需要补充的混合气体比例，混合气体补气比例计算方法见附录B。
