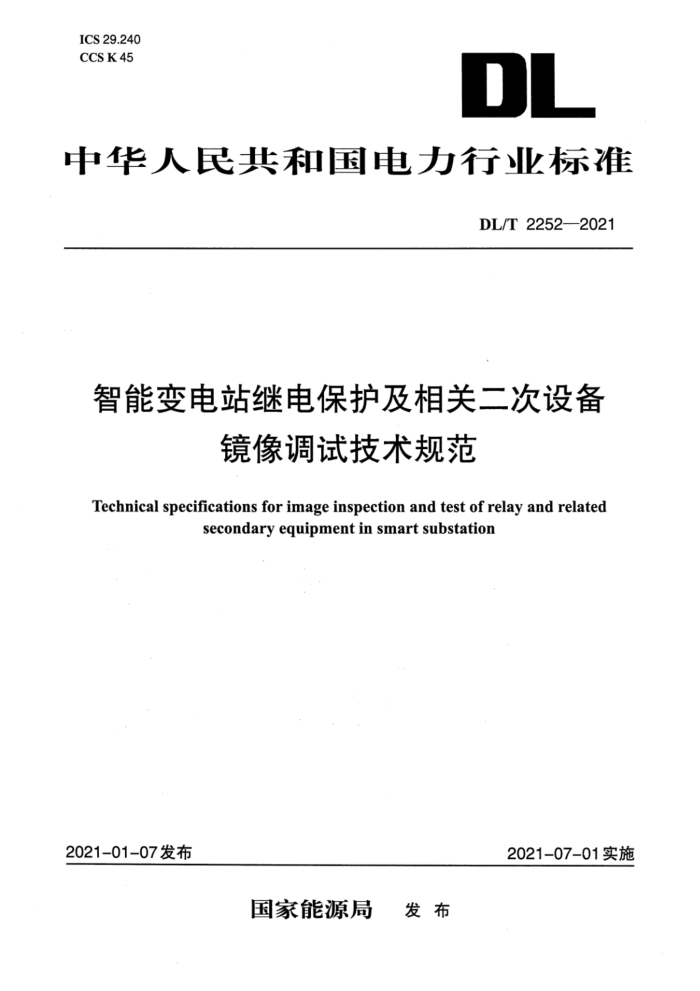

ICS 29.240
CCS K45
DL
中华人民共和国电力行业标准
DL/T 2252—2021
智能变电站继电保护及相关二次设备镜像调试技术规范
Technical specifications for image inspection and test of relay and relatedsecondary equipment in smart substation
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2252—2021
智能变电站继电保护及相关二次设备镜像调试技术规范
1 范围
本文件规定了智能变电站中继电保护及相关二次设备镜像调试的总则、功能要求、性能指标及镜像调试的一般流程。
本文件适用于110kV(66kV)及以上电压等级的改(扩)建、检修、安措等智能变电站中继电保护及相关二次设备的镜像调试。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2900.1 电工术语 基本术语
GB/T32890继电保护IEC 61850工程应用模型GB/T 34121智能变电站继电保护配置工具技术规范GB/T 50976继电保护及二次回路安装及验收规范DL/T 476电力系统实时数据通信应用层协议DL/T860(所有部分)电力自动化通信网络和系统DL/T 1782变电站继电保护信息规范DL/T 1912智能变电站以太网交换机技术规范
IEC 60044-8-2002互感器 第8部分：电子式电流互感器(Instrument transformers—Part 8: Electroniccurrent transformers)
3术语和定义
GB/T2900.1、DL/T860中界定的以及下列术语和定义适用于本文件。
3.1
镜像调试image inspection and test
根据智能变电站全站系统配置文件(substation configuration description,SCD)文件，构建与待测智能电子装置(intelligent electronic device,IED)有关联关系的调试系统，模拟变电站网络环境，实现与变电站二次回路一致、网络环境一致的调试场景，基于上述场景对待测IED进行全面调试。
3.2
镜像虚拟机image virtual machine
能够根据智能变电站SCD文件，可视化智能变电站中IED设备外回路连接关系，可与实物IED或虚拟IED设备进行采样值(sampled values,SV)、通用面向对象的变电站事件(generic object orientedsubstation events,GOOSE)等信息交互，实现实物IED二次回路、功能及性能测试，虚拟IED二次回路测试的装置。
注：可同时模拟多台IED设备之间的信息交互。
3.3
最小测试系统minimum test system以待测IED设备为中心，根据SCD文件确定关联IED,并用镜像虚拟机进行模拟，待测IED设备与镜像虚拟机组成的系统。
注：待测IED设备既可以是实物IED设备，也可以是镜像虚拟机。
3.4
一键式测试one-key test对IED设备进行测试时，通过简单操作，实现测试项目批量自动测试。
3.5
间隔断面展示bay cross-section display以间隔设备为整体，可视化展示该间隔和其他IED设备之间的关联关系。
3.6
关联IED related IED与新增IED有虚连接关系的IED。
3.7
关联IED子CRC码sub-CRC of related IED
对关联IED所包含IED的虚连接进行循环冗余校验(cyclic redundancy check,CRC)计算，生成CRC校验码。
4缩略语
DL/T 860界定的以下缩略语适用于本文件。
APPIDapplication identificationCCDconfigured IED circuit descriptionCIDconfigured IED descriptionGOOSEgeneric object oriented substation eventsICDIED capability descriptionIEDintelligent electronic deviceMMSmanufacturing message specificationSCDsubstation configuration descriptionSOEsequence of eventSqNumsequence numberStNumstate numberSVsampled valuesXMLextensive markuplanguage
应用标识
IED二次回路实例配置文件IED实例配置文件通用面向对象的变电站事件IED能力描述文件智能电子装置制造报文规范全站系统配置文件事件顺序记录顺序序号状态序号采样值可扩展标示语言
5总则
5.1 总体要求
5.1.1智能变电站继电保护及相关二次设备镜像调试应能基于SCD文件，以镜像虚拟机为核心，与待测保护装置(或镜像虚拟机)构建最小测试系统，实现现场二次设备回路连接关系测试。镜像虚拟机对实物IED设备进行测试，可实现保护功能一键式测试，避免或减少改扩建中的现场测试。
5.1.2智能变电站继电保护及相关二次设备镜像调试应支持自动导入现场SCD文件及保护定值，实现变电站配置文件迁出迁入、配置文件管理、保护定值远程与初始化下装、二次虚回路模拟、网络负载模拟、二次检修辅助安措、保护功能测试和信息交互等功能。
5.1.3智能变电站继电保护及相关二次设备镜像调试应能通过SCD文件比对验证，关联IED的虚连接子CRC码校核，镜像虚拟机与实物IED二次虚回路测试验证，基于不同SCD文件的镜像虚拟机之间
