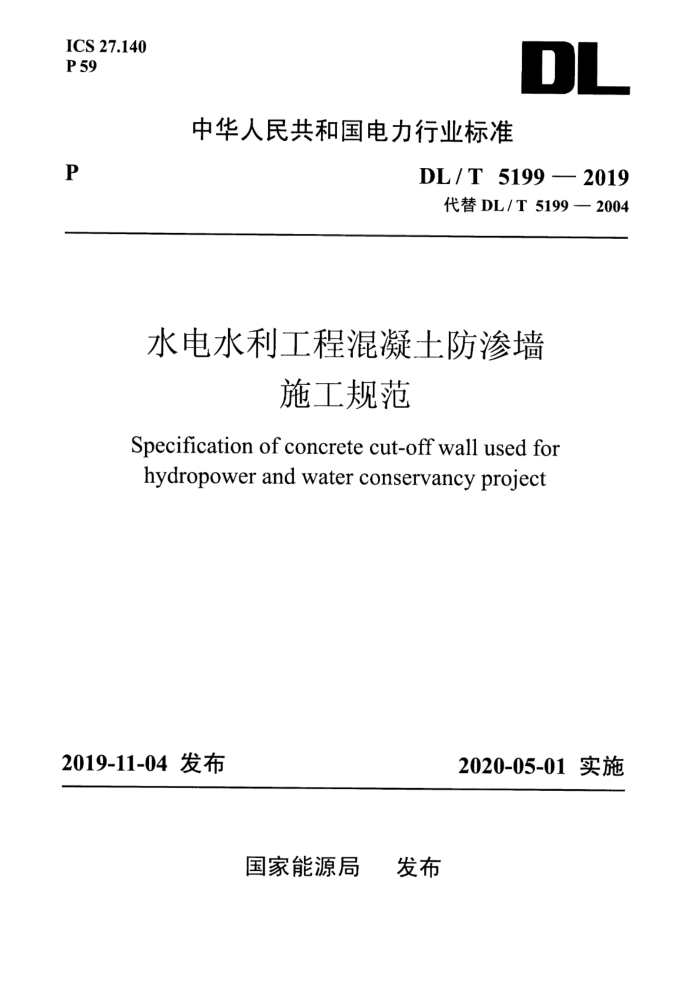

ICS 27.140
P59
中华人民共和国电力行业标准
P
DL/T 5199 —2019
代替DL/T 5199—2004
水电水利工程混凝土防渗墙施工规范
Specification of concrete cut-off wall used forhydropower and water conservancy project
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T5199—2019
1 总 则
1.0.1 为规范水电水利工程混凝土防渗墙的施工和质量检查、评定验收方法，满足混凝土防渗墙工程质量的要求，制定本规范。
1.0.2本规范适用于水工建筑物松散透水地基或土石坝(堰)体内的混凝土防渗墙工程。当混凝土防渗墙深度大于150m、薄防渗墙深度大于40m或用于其他用途时，应进行试验论证。
1.0.3混凝土防渗墙工程施工前应编制施工组织设计和安全技术方案。
1.0.4混凝土防渗墙工程施工应制定环境保护措施，废渣、污水和废浆应集中处理，避免对环境产生不良影响。
1.0.5超深混凝土防渗墙、重要或有特殊要求的工程，宜在防渗墙轴线上进行防渗墙施工试验，或在地质条件类似的地点进行防渗墙施工试验。
1.0.6混凝土防渗墙施工除应遵守本规范外，尚应符合国家现行有关标准的规定。
DL/T5199—2019
2术 语
2.0.1 混凝土防渗墙 concrete cut-off wall
利用钻孔、挖(铣)槽机械，在松散透水地基或坝(堰)体中以泥浆固壁挖掘槽形孔，在槽孔内的泥浆下浇筑混凝土或回填其他防渗材料筑成的具有防渗性能的地下连续墙。
2.0.2导墙guide wall
在防渗墙施工平台的较浅深度内建造的，平行于防渗墙轴线的，起导向、保护槽口和承重作用的临时挡土墙。
2.0.3槽孔trench
为形成防渗墙墙段而挖掘的狭长深槽。相邻槽孔先期施工的槽孔为一期槽孔，后期施工的槽孔为二期槽孔。
2.0.4主孔、副孔primary hole and secondary hole
形成防渗墙槽孔的单孔中，第一次序施工的孔为主孔；位于
主孔之间，第二次序施工的孔为副孔。
2.0.5合拢槽孔closure trench
实现防渗墙全墙封闭最后施工的槽孔。
2.0.6墙段panel
混凝土防渗墙的一段，作为独立单元浇筑混凝土，可以是直线型、T型、L型或其他型式。
2.0.7钻劈法excavation by drilling and splitting
用冲击钻机钻凿主孔和劈打副孔形成槽孔的一种防渗墙造孔施工方法。
2.0.8钻抓法excavation by drilling and grabbing
用冲击或回转钻机先钻主孔(导孔),然后用抓斗挖掘其间副孔形成槽孔的一种防渗墙造孔施工方法。
