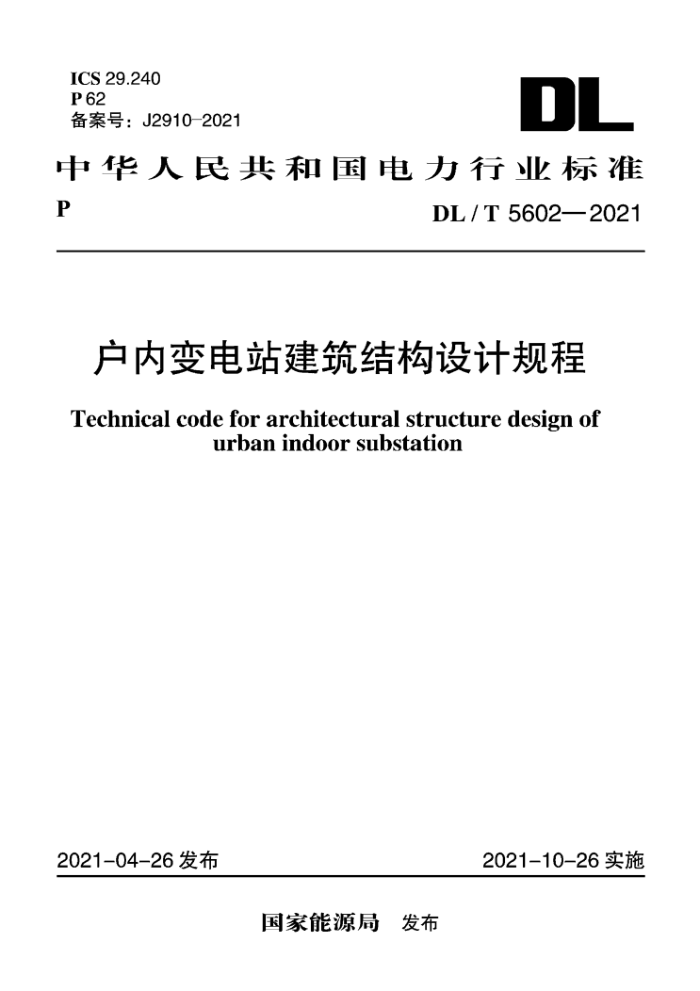

ICS 29.240
P62
备案号：J2910-2021
中华人民共和国电力行业标准PDL/T 5602—2021
户内变电站建筑结构设计规程
Technical code for architectural structure design ofurban indoor substation
2021-04-26发布
2021-10-26实施
国家能源局 发布
1 总 则
1.0.1 为在户内变电站的建筑结构设计中统一设计原则，明确和规范设计标准，做到技术先进、安全适用、经济合理、质量保证，制定本标准。
1.0.2 本标准适用于电压等级为35kV～500kV户内变电站(开关站)新建或改、扩建工程的建筑结构设计。
1.0.3 户内变电站的建筑结构设计应结合工程特点，采用成熟的新技术、新设备、新工艺、新材料。
1.0.4 户内变电站的建筑设计，应坚持节约用地的原则，综合考虑规划条件、工艺要求、周围环境等因素，做好建筑的平、立、剖面的协调统一。
1.0.5 户内变电站建筑结构、地基基础设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
2术 语
2.0.1 户内变电站 indoor substation
主变压器和高压侧电气设备其中之一或全部装设于建筑物内的变电站。
2.0.2作用
action
施加在结构上的集中力或分布力和引起结构外加变形或约束变形的原因。前者为直接作用，也称为荷载；后者为间接作用。
2.0.3 跃层柱
cross pillar
在确定各层柱计算长度时，在某个柱截面主轴方向缺少梁、板等有效侧向约束，形成柱子高度跨越两个或两个以上结构楼层的框架柱。
2.0.4 挂环
hanging ring
固定在结构体系上的，用于悬挂设备荷重或物体的环状钢构件吊具，包括竖向悬挂吊环和悬挂侧向导(地)线的预埋钢吊具。
2.0.5 楼承板
deck
施工阶段可以承受全部施工荷载替代模板的金属板或钢筋桁架板。
2.0.6 防火墙 fire wall
防止火灾蔓延至相邻建筑或相邻水平防火分区且耐火极限不
低于3.00h的不燃性墙体。
2.0.7 防火隔墙 fire partition wall
建筑内防止火灾蔓延至相邻区域且耐火极限不低于规定要求的不燃性墙体。3材料
3.1 材料选用与要求
3.1.1 户内变电站建(构)筑物的建筑材料根据安全、节能、环保、经济的要求，宜采用便于加工、运输、施工安装的材料。
3.1.2 混凝土、钢筋和钢材的力学性能指标和耐久性要求等应符合现行国家标准《混凝土结构设计规范》GB 50010、《钢结构设计标准》GB 50017的有关规定。
3.1.3 混凝土材料的混凝土强度等级应符合下列规定：
1 素混凝土结构不应低于C15,现浇钢筋混凝土结构不应低
于C25,预制构件的混凝土强度等级不宜低于C30;
2 预应力混凝土构件不宜低于C40,且不应低于C30;3 承受重复荷载的钢筋混凝土构件不应低于C30。
3.1.4 钢筋的选用应符合现行国家标准《混凝土结构设计规范》GB 50010的有关规定。预制构件普通钢筋采用套筒灌浆连接或浆锚搭接连接时，钢筋应采用热轧带肋钢筋。
3.1.5 钢筋焊接网应符合现行行业标准《钢筋焊接网混凝土结构技术规程》JGJ 114的有关规定。
3.1.6 吊环(挂环)应采用未经冷加工的HPB300级钢筋或Q235圆钢制作，吊装用内埋式螺母或吊杆的材料应符合国家现行有关标准的规定。
3.1.7 受力预埋件的锚板及锚筋材料应符合现行国家标准《混凝土结构设计规范》GB 50010的有关规定。专用预埋件及连接件材料应符合国家现行有关标准的规定。
3.1.8 压型钢板楼承板应采用热镀锌钢板，并应通过钝化处理，压型钢板厚度不应小于0.75mm。
