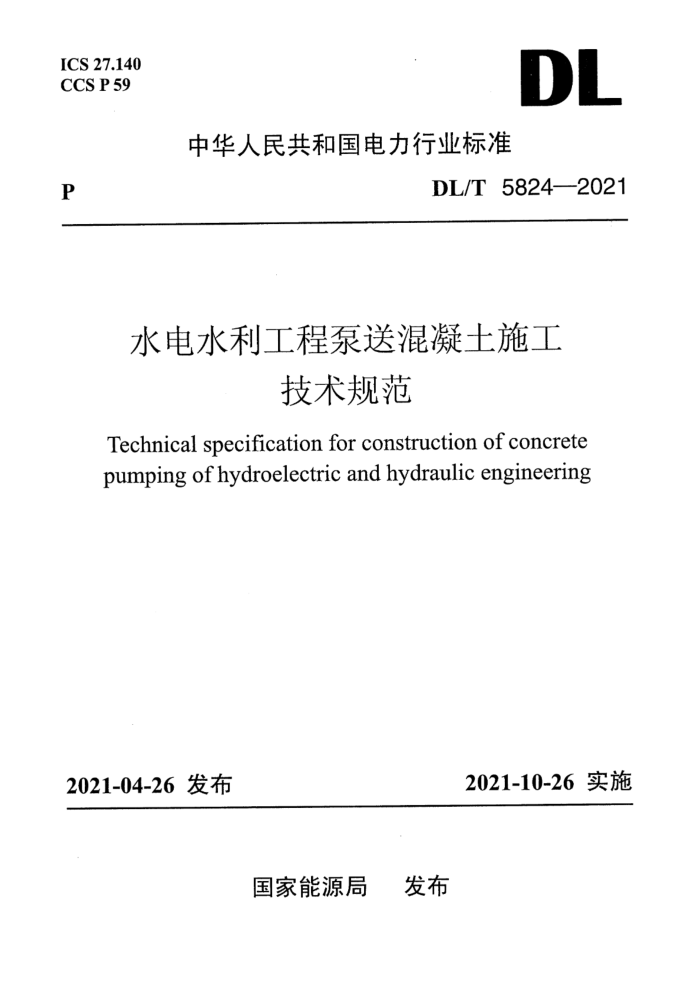

ICS 27.140
CCS P59
P
DL
中华人民共和国电力行业标准
DL/T 5824—2021
水电水利工程泵送混凝土施工技术规范
Technical specification for construction of concretepumping of hydroelectric and hydraulic engineering
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 5824—2021
目次
1总则………………………………………………………………1
2 术语……………………………………………………………2
3 材料与配合比……………………………………………………3
3.1 材料…………………………………………………………3
3.2 配合比 …………………………………………………………3
4 混凝土浇筑………………………………………………………5
4.1一般规定 ……………………………………………………5
4.2设备选配………………………………………………………5
4.3 运输………………………………………………………8
4.4 浇筑………………………………………………………9
4.5 温度控制 ……………………………………………………11
5质量检验…………………………………………………………12
附录A 混凝土输送管换算………………………………………13
附录B 混凝土泵送阻力计算……………………………………14
本规范用词说明 ………………………………………………………15
引用标准名录 ……………………………………16
附：条文说明 …………………………………………………………17
DL/T 5824—2021
1总 则
1.0.1为规范水电水利工程泵送混凝土施工，保障施工质量，制定本规范。
1.0.2本规范适用于水电水利工程。
1.0.3 水电水利工程泵送混凝土施工应做到技术可靠、安全适用、经济合理。积极采用经试验或论证的新技术、新工艺、新材料、新设备。
1.0.4水电水利工程泵送混凝土施工，除应执行本规范外，尚应符合国家现行有关标准的规定。
DL/T 5824—2021
2术 语
2.0.1泵送混凝土pumped concrete
通过泵压作用沿输送管道强制流动到目的地并进行浇筑的流动性混凝土。
2.0.2混凝土可泵性concrete pumpability
表示混凝土在泵压下沿输送管道流动的难易程度及稳定程度的特性。
2.0.3 混凝土布料设备concrete distributor
可将臂架伸展覆盖一定区域范围对混凝土进行布料浇筑的装置或设备。
2.0.4泌水bleeding
混凝土拌和物析出水分的现象。
2.0.5压力泌水pressure bleeding
混凝土拌和物在压力作用下的泌水现象。
DL/T 5824—2021
3 材料与配合比
3.1材 料
3.1.1水电水利工程泵送混凝土原材料应符合《水工混凝土施工规范》DL/T5144的有关规定。
3.1.2细骨料应质地坚硬、清洁、级配良好。天然砂的细度模数
宜为2.2～3.0,人工砂的细度模数宜为2.4～2.8。细骨料的含水率应保持稳定，并控制在中值的±1%范围内，表面含水率不宜超过6%。
3.1.3泵送混凝土宜掺入粉煤灰等活性掺合料。粉煤灰的品质应符合《水工混凝土掺用粉煤灰技术规范》DL/T 5055的有关规定。
3.1.4泵送混凝土宜采用高性能减水剂或泵送剂等外加剂。外加剂品种和掺量应通过试验确定，其品质应符合《水工混凝土外加剂技术规程》DL/T5100的有关规定。
3.2 配 合 比
3.2.1泵送混凝土的配合比设计应符合《水工混凝土配合比设计规程》DL/T 5330的有关规定。
3.2.2混凝土试验方法应符合《水工混凝土试验规程》DL/T 5150的有关规定。
3.2.3骨料的检验应符合《水工混凝土砂石骨料试验规程》DL/T5151的有关规定。
3.2.4应选用连续级配骨料，骨料最大粒径应满足输送设备的要求，混凝土输送管最小内径宜符合表3.2.4的规定。
