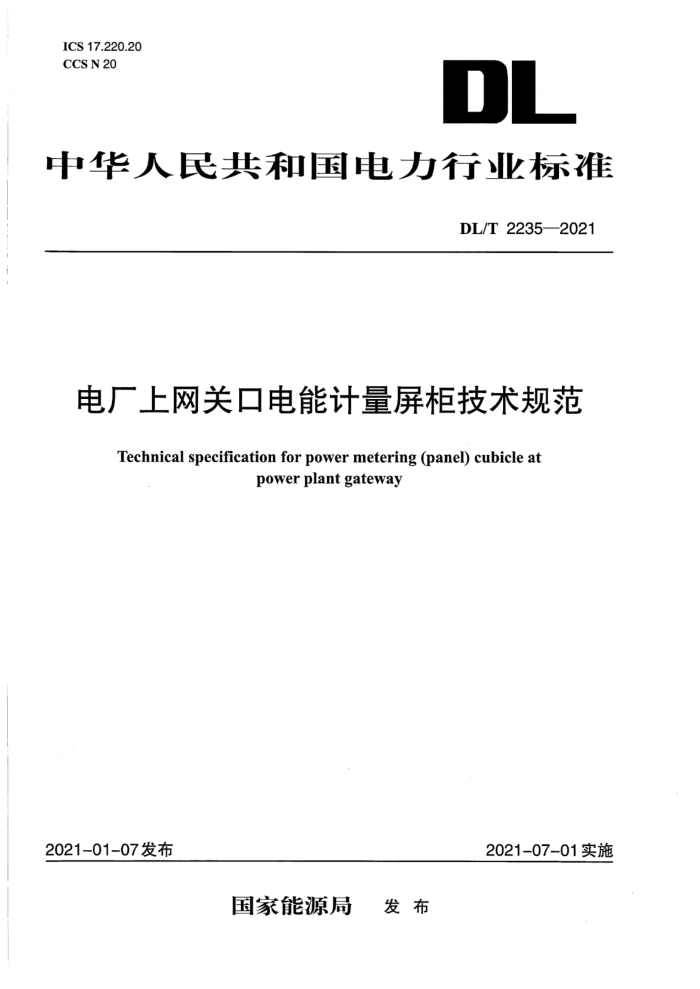

ICS 17.220.20
CCS N 20
DL
中华人民共和国电力行业标准
DL/T 2235—2021
电厂上网关口电能计量屏柜技术规范
Technical specification for power metering (panel) cubicle atpower plant gateway
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2235—2021
电厂上网关口电能计量屏柜技术规范
1 范围
本文件规定了电厂上网关口电能计量屏柜(以下简称“计量屏柜”)分类、型号命名、标志及信息、使用条件、功能要求、机械要求、电气要求、试验、检验规则，以及包装、贮存、运输要求。本文件适用于GB/T 16934—2013界定的计量仪表柜(单独安装使用立屏)。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T 4208—2017外壳防护等级(IP代码)
GB/T 4798.1—2019环境条件分类 环境参数组分类及其严酷程度分级 第1部分：贮存
GB/T4798.2电工电子产品应用环境条件 第2部分：运输
GB/T 5169.16—2017电工电子产品着火危险试验 第16部分：试验火焰50 W水平与垂直火焰试验方法
GB/T 7251.1—2013低压成套开关设备和控制设备 第1部分：总则
GB/T7251.5—2017低压成套开关设备和控制设备 第5部分：公用电网电力配电成套设备GB/T7267电力系统二次回路保护及自动化机柜(屏)基本尺寸系列GB/T8582电工电子设备机械结构术语
GB/T9254—2008 信息技术设备的无线电骚扰限值和测量方法GB/T9286—1998色漆和清漆 漆膜的划格试验
GB/T 10963.1 电气附件 家用及类似场所用过电流保护断路器 第1部分：用于交流的断路器GB/T 13384机电产品包装通用技术条件
GB/T14048.3低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB/T 14048.7低压开关设备和控制设备第7-1部分：辅助器件铜导体的接线端子排GB/T 14048.8低压开关设备和控制设备第7-2部分：辅助器件铜导体的保护导体接线端子排GB/T 16934—2013 电能计量柜GB/T 18663.1—2008 电子设备机械结构公制系列和英制系列的试验 第1部分：机柜、机架、插箱和机箱的气候、机械试验及安全要求
GB 50054低压配电设计规范DL/T448 电能计量装置技术管理规程DL/T825电能计量装置安装接线规则DL/T5136火力发电厂、变电站二次接线设计技术规程
3 术语和定义
GB/T 16934—2013、GB/T8582界定的以及下列术语和定义适用于本文件。
