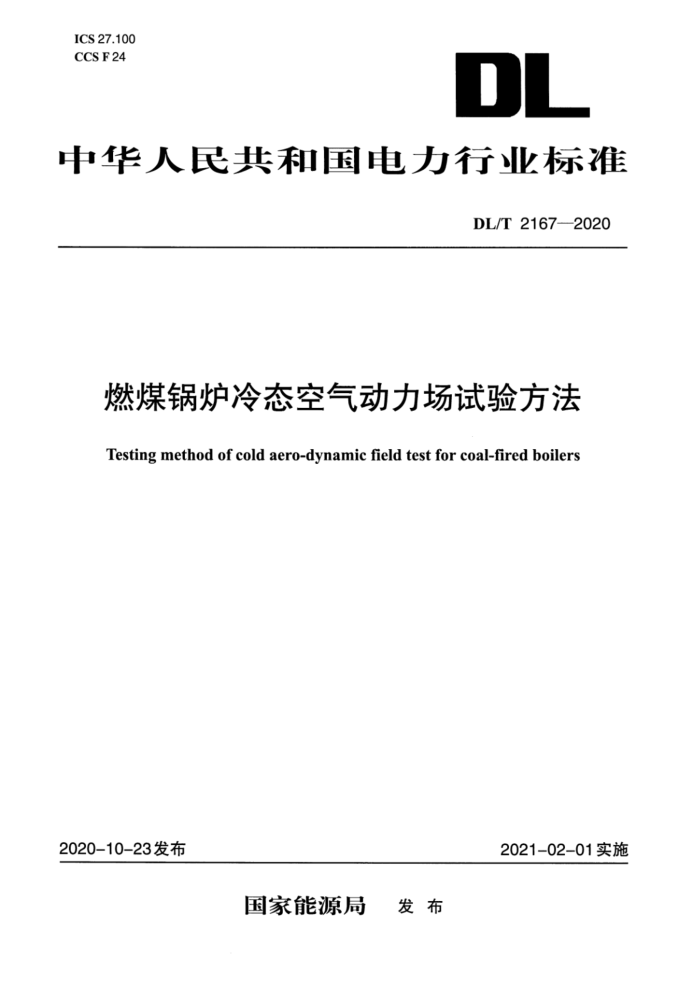

ICS 27.100
CCS F24
DL
中华人民共和国电力行业标准
DL/T 2167—2020
燃煤锅炉冷态空气动力场试验方法
Testing method of cold aero-dynamic field test for coal-fired boilers
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2167—2020
燃煤锅炉冷态空气动力场试验方法
1 范围
本文件规定了燃煤锅炉冷态空气动力场试验方法。本文件适用于四角切圆、前后墙对冲以及W火焰煤粉燃烧锅炉，其他类型的锅炉可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 10184 电站锅炉性能试验规程DL/T467电站磨煤机及制粉系统性能试验
3术语和定义
下列术语和定义适用于本文件。
3.1
一次风primary air输送煤粉进入炉膛燃烧的空气，本文件中为冷态下经煤粉管进燃烧器的空气。
3.2
二次风secondary air
一次风携带的煤粉着火燃烧后用于促进煤粉燃烧而补入的热空气，本文件中为冷态下经二次风箱进燃烧器二次风喷口的空气。
3.3
三次风vent air从细粉分离器出来的煤粉和空气的混合物，本文件中为冷态下经排粉机送入炉膛的空气。
3.4
燃尽风over-fire air
布置在炉膛上部单独送入的热风，用于降低NO,生成量和提高煤粉燃尽率，本文件中为冷态下经二次风箱进燃尽风喷口的空气。
3.5
流场相似flow field similarity
在流动空间的各对应点上，表征流动的各物理量在冷热态下分别成一定比例，包括流场的几何相似、运动相似和动力相似。
3.6
第二自模化区second self modeling region
当流体雷诺数高于一定值时，气流流动发展为完全紊流状态，空间各点的绝对速度按比例增加，
称流体流动进入第二自模化区。
3.7
冷态空气动力场试验cold aero-dynamic field test检查燃烧器状态、安装质量以及风门调节挡板，启动风机实现锅炉冷态平衡通风，调整一次风
