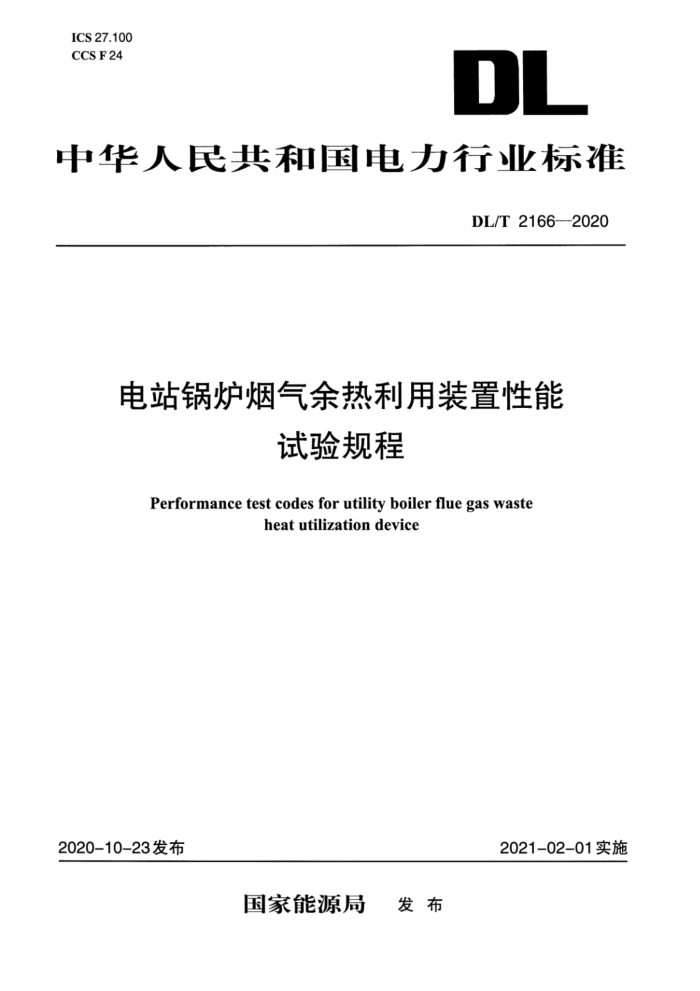

ICS 27.100
CCSF24
DL
中华人民共和国电力行业标准
DL/T 2166—2020
电站锅炉烟气余热利用装置性能试验规程
Performance test codes for utility boiler flue gas wasteheat utilization device
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2166—2020
电站锅炉烟气余热利用装置性能试验规程
1 范围
本文件规定了电站锅炉烟气余热利用装置性能试验(包括鉴定试验、验收试验和常规试验)方法。本文件适用于低温省煤器、低温省煤器与暖风器联合系统、低温省煤器与供热联合系统、低温省煤器与烟气再热器联合系统等烟气余热利用装置性能试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2624.2用安装在圆形截面管道中的差压装置测量满管流体流量 第2部分：孔板
GB/T 2624.3用安装在圆形截面管道中的差压装置测量满管流体流量 第3部分：喷嘴和文丘里喷嘴
GB/T8117 (所有部分)汽轮机热力性能验收试验规程GB/T 10184电站锅炉性能试验规程DL/T469电站锅炉风机现场性能试验DL/T904火力发电厂技术经济指标计算方法
3术语和定义
下列术语和定义适用于本文件。
3.1
烟气余热利用装置flue gas waste heat utilization device
通过凝结水或热媒水，与锅炉低温烟气或空气进行热交换，吸收和利用空气预热器出口至烟囱段排烟热量的装置，包括低温省煤器、暖风器、烟气再热器等。
3.2
低温省煤器low temperature economizer
布置于空气预热器之后，脱硫塔之前，用于吸收排烟热量加热凝结水或热媒水的装置。典型的低温省煤器系统图参见附录A。
3.3
烟气再热器flue gas reheater
布置于脱硫塔之后、烟囱之前，利用凝结水或热媒水在低温省煤器内吸收的热量加热湿法脱硫塔后净烟气的装置。
3.4
热水暖风器 hot water air heater
利用低温省煤器出口热媒水或者回热系统凝结水加热空气预热器入口空气的装置。
3.5
热网水加热器heating network water heater利用低温省煤器出口凝结水或热媒水加热热网回水的装置。
