ICS 27.100
CCSF24
DL

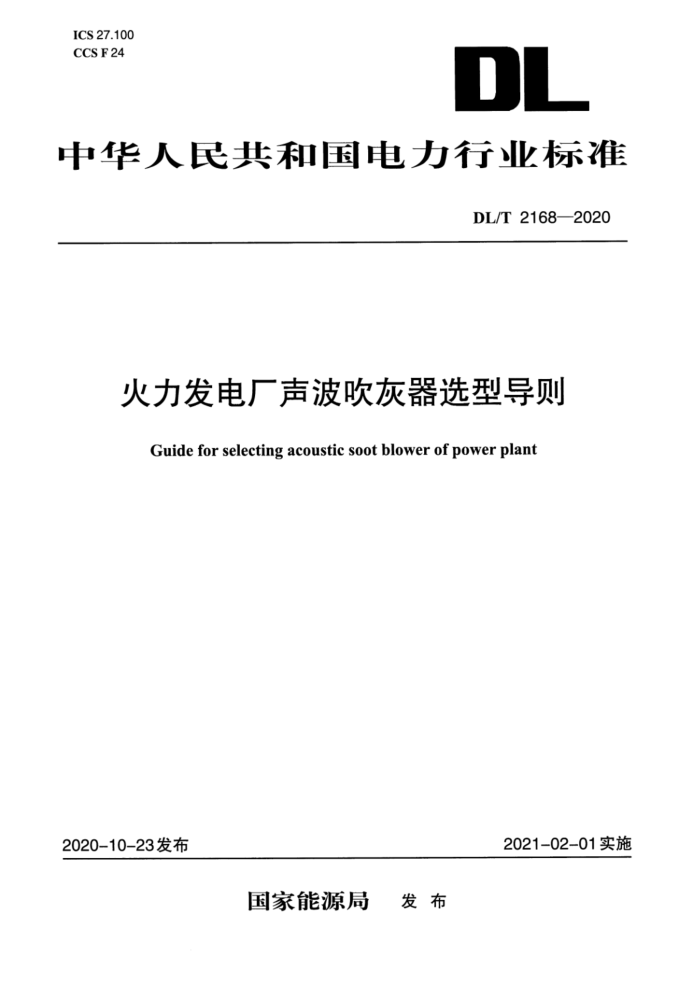

中华人民共和国电力行业标准
DL/T 2168—2020
火力发电厂声波吹灰器选型导则
Guide for selecting acoustic soot blower of power plant
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2168—2020
火力发电厂声波吹灰器选型导则
1范围
本文件规定了火力发电厂声波吹灰器选型的基本要求，主要规定了声波吹灰器的类型结构、选型准则及技术要求。
本文件适用于火力发电厂中过热器、再热器、省煤器、烟气脱硝装置、空气预热器、低温烟气换热装置等部件及设备用声波吹灰器的选型。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB150(所有部分)压力容器
GB/T 151—2014 热交换器
GB/T6882声学 声压法测定噪声源声功率级和声能量级 消声室和半消声室精密法
GB7251.1低压成套开关设备和控制设备 第1部分：总则GB/T 13277.1—2008压缩空气 第1部分：污染物净化等级GB 50049小型火力发电厂设计规范GB 50660大中型火力发电厂设计规范DL/T 5204发电厂油气管道设计规程NB/T 47044电站阀门
3 术语和定义
下列术语和定义适用于本文件。
3.1
声波吹灰器 acoustic soot blower
将工质(压缩空气、蒸汽或压缩氮气)转换成声波用于去除积灰、结垢、结渣的设备，由声换能装置、工质系统和电气控制系统组成。
3.2
电磁调制声波吹灰器electromagnetic modulate acoustic soot blower
基于电磁感应原理，利用电流信号驱动声换能装置中的线圈，控制处于高强磁场中的动环有规律的运动，进而调制通过动、静环工质的流量产生声波，用于去除积灰、结垢、结渣的设备。
3.3
电机调频声波吹灰器siren acoustic soot blower
基于开关阀原理，利用电机调节声换能装置中套筒阀开关频率，对通过套筒阀开口的工质进行周期性切割形成声波，用于去除积灰、结垢、结渣的设备。
3.4
共振腔声波吹灰器resonant cavity acoustic soot blower
基于空腔共振原理，利用高压工质激发声换能装置中共振腔内的气柱共振发声，通过改变共振腔的腔深、直径和气流压力，产生不同频率声波，用于去除积灰、结垢、结渣的设备。
