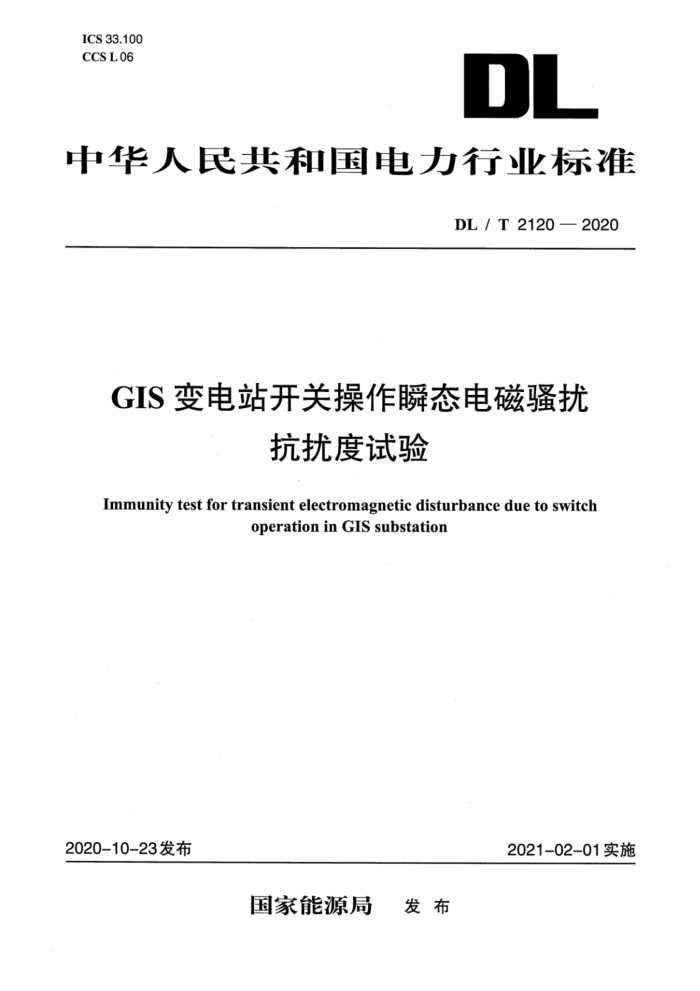

ICS 33.100
CCSL06
中华人民共和国电力行业标准
DL / T 2120—2020
GIS变电站开关操作瞬态电磁骚扰抗扰度试验
Immunity test for transient electromagnetic disturbance due to switchoperation in GIS substation
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2120—2020
GIS变电站开关操作瞬态电磁骚扰抗扰度试验
1范围
本文件规定了GIS变电站开关操作瞬态电磁骚扰抗扰度试验的方法，适用于对就地化保护装置、智能组件、智能终端、采集执行单元、就地化操作箱等变电站就地二次设备。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 4365电工术语 电磁兼容GB/T 50065交流电气装置的接地设计规范IEC 60068-1环境试验 第1部分：总则和导则(Environmental testing—Part 1:General and guidance)
3术语和定义、缩略语
3.1 术语和定义
GB/T 4365界定的以及下列术语和定义适用于本文件。
3.1.1
隔离开关 disconnector
在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。
3.1.2
抗扰度(对骚扰而言) immunity(to a disturbance)装置、设备或系统面临电磁骚扰不降低运行性能的能力。
3.1.3
瞬态 transient
在相邻稳定状态之间变化的物理量或物理现象，其变化时间远小于所关注的时间尺度。
3.1.4
智能组件intelligent component
智能高压设备的组成部分，由高压设备本体的测量、控制、监测、保护(非电量)、计量等全部或部分智能电子装置(IED)集合而成，通过电缆或光缆与高压设备本体的传感器或/和控制机构连接成一个有机整体，实现和/或支持对高压设备本体或部件的智能控制，并对其运行可靠性、控制可靠性及负载能力进行实时评估，支持电网的优化运行和高压设备的状态检修。通常运行于高压设备本体近旁。
3.1.5
采集执行单元acquisition execution unit
与一次设备采用电缆连接，对来自一次设备的模拟信号及状态信号进行采集处理，并通过SV(采样值)及GOOSE(面向通用对象的变电站事件)方式上送，响应对一次设备的控制命令并通过硬接点
