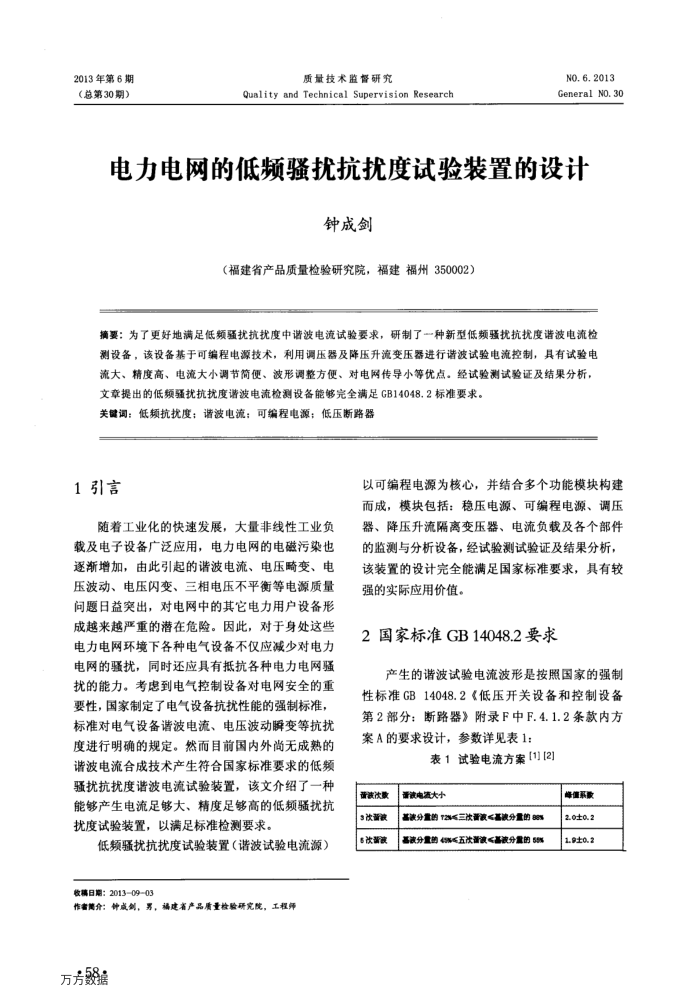

电力电网的低频骚扰抗扰度试验装置的设计
钟成剑
（福建省产品质量检验研究院，福建福州350002）
摘要：为了更好地满足低频疆扰抗扰度中谐波电流试验要求，研制了一种新型低频扰抗扰度谐波电流检测设备，该设备基于可编程电源技术，利用调压器及降压升流变压器进行谐波试验电流控制，具有试验电流大、精度高、电流大小调节简便、波形调整方便、对电网传导小等优点。经试验测试验证及结果分析，
文章提出的低频扰抗扰度谱波电流检测设备能够完全满足GB14048.2标准要求。关键调：低频抗扰度；谐波电流：可编程电源；低压断路器
1引言
随着工业化的快速发展，大量非线性工业负载及电子设备广泛应用，电力电网的电磁污染也逐渐增加，由此引起的谐波电流、电压畸变、电压波动、电压闪变、三相电压不平衡等电源质量问题日益突出，对电网中的其它电力用户设备形成越来越严重的潜在危险。因此，对于身处这些电力电网环境下各种电气设备不仅应减少对电力电网的骚扰，同时还应具有抵抗各种电力电网骚扰的能力。考虑到电气控制设备对电网安全的重要性，国家制定了电气设备抗扰性能的强制标准，标准对电气设备谐波电流、电压波动瞬变等抗扰度进行明确的规定。然而目前国内外尚无成熟的谐波电流合成技术产生符合国家标准要求的低骚扰抗扰度谐波电流试验装置，该文介绍了一种能够产生电流足够大、精度足够高的低频骚扰抗扰度试验装置，以满足标准检测要求。
低频骚扰抗扰度试验装置（谐波试验电流源）
收搞日期：201309-03
作者介：钟成剑，男，旗建省产品质量检验研究院，工程师万方数据
以可编程电源为核心，并结合多个功能模块构建而成，模块包括：稳压电源、可编程电源、调压器、降压升流隔离变压器、电流负载及各个部件的监测与分析设备，经试验测试验证及结果分析，该装置的设计完全能满足国家标准要求，具有较强的实际应用价值。
2国家标准GB14048.2要求
产生的谐波试验电流波形是按照国家的强制性标准GB14048.2《低压开关设备和控制设备第2部分：断路器》附录F中F.4.1.2条款内方案A的要求设计，参数详见表1：
表1试验电流方案[1][2]
雷波次数 3次液次液
雷波电源大小
基浓分置的T2%三次次<高浓分量的88% 基丧分量的4%≤五次量浪<高浓分量的58%
峰值系款 2.0±0.2 1.9±0.2
