ICS 33.100 CCS L 06

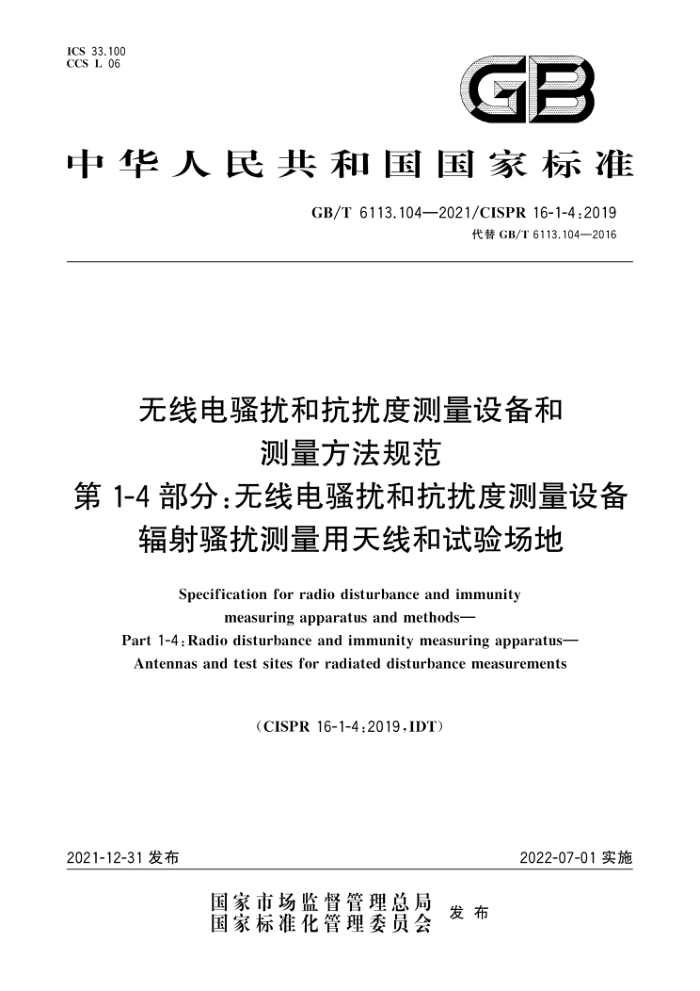

中华人民共和国国家标准
GB/T 6113.104—2021/CISPR 16-1-4:2019
代替GB/T6113.104—2016
无线电骚扰和抗扰度测量设备和测量方法规范
第1-4部分：无线电骚扰和抗扰度测量设备辐射骚扰测量用天线和试验场地Specification for radio disturbance and immunity measuring apparatus and methods—
Part 1-4:Radio disturbance and immunity measuring apparatus—Antennas and test sites for radiated disturbance measurements
(CISPR 16-1-4:2019,IDT)
2022-07-01实施2021-12-31发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 6113.104—2021/CISPR 16-1-4:2019
无线电骚扰和抗扰度测量设备和测量方法规范
第1-4部分：无线电骚扰和抗扰度测量设备辐射骚扰测量用天线和试验场地
1 范围
本文件规定了辐射骚扰测量设备的特性和性能要求，适用的顺率范围为9kHz～18 GHz。本文件包括测量天线和试验场地规范。
注：依据IEC导则107，CISPR 16-1-4为IEC所属产品委员会使用的基础电磁兼容（EMC）标准。正如 IEC 导M 107
所述，产品委员会有责任决定EMC标准的适用性。CISPR及其分技术委员会（对应于国内的SAC/TC79技术委员会及其分技术委员会）与这些产品委员会在评估其特定产品的特定试验的价值展开合作。上述产品委员会对应于国内相关的产品技术委员会。
本文件的要求适用于测量设备的CISPR指示范围内的辐射骚扰的所有频率和所有电平。辐射骚扰的测量方法在GB/T 6113.203做了规定。有关无线电骚扰的更多信息在CISPR 16的第3部分中给出。不确定度、统计学和限值建模在CISPR 16的第4部分中给出。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6113.203—2020 无线电骚扰和抗扰度测量设备和测量方法规范 第2-3部分：无线电骚扰和抗扰度测量方法 辐射骚扰测量（CISPR16-2-3：2016，IDT）
CISPR 16-1-1 无线电骚扰和抗扰度测量设备和测量方法规范 第1-1部分：无线电骚扰和抗扰度测量设备 测量设备（Specification for radio disturbance and immunity measuring apparatus and methods—Part 1-1:Radio disturbance and immurity measuring apparatus—Measuring apparatus)
CISPR 16-1-5：2014＋A1：2016 无线电骚扰和抗扰度测量设备和测量方法规范 第1-5部分：无线电骚扰和抗扰度测量设备 5 MHz～18 GHz天线校准场地和参考试验场地（Specification for radio disturbance and immunity measuring apparatus andmethods—Part 1-5:Radio disturbance and immu-nity measuring apparatus—Antenna calibration sites and reference test sites for 5 MHz to 18 GHz)
CISPR 16-1-6：2014＋A1：2017 无线电骚扰和抗扰度测量设备和测量方法规范 第1-6部分：无线电骚扰和抗扰度测量设备 EMC天线校准（Specification for radio disturbance and immunity meas-uring apparatus and methods—Part 1-6:Radio disturbance and immunity measuring apparatus—EMC antenna calibration)
CISPR/TR16-3 无线电骚扰和抗扰度测量设备和测量方法规范 第3部分：CISPR技术报告(Specification for radio disturbance and immunity measuring apparatus and methods—Part 3:CISPR technical reports)
CISPR 16-4-2 无线电骚扰和抗扰度测量设备和测量方法规范 第 4-2部分：不确定度、统计学和限值建模 测量设备和设施的不确定度（Specification for radio disturbance and immunity measuring
apparatus and methods—Part 4-2:Uncertainties,statistics and limit modelling—Measurement instru-mentation uncertainty)
IEC 60050-161 国际电工词汇 第 161 章：电 磁兼容（International Electrotechnical Vocabulary——Chapter 161:Electromagnetic compatibility)
3 术语和定义、缩略语
CISPR 16-1-1、CISPR 16-1-5和IEC 60050-161界定的以及下列术语、定义和缩略语适用于本文件。3.1 术语和定义3.1.1
天线 antenna
把馈线的导行电磁能量转换成空间中辐射波的转换器，反之亦然。注：本文件中，对于正常工作巴伦是其必备部分的天线，术语"天线"也包括巴伦。3.1.2
天线系数 antenna factor；AF F.
在自由空间测得的机械视轴（即天线的主轴）方向上人射的平面波的电场强度与天线所连规定负载上产生的电压的比值。
注1：缩略语AF作为通用术语表示天线系数，而符号F，为自由空间主轴天线系数。AF与天线接入的负载阻抗
（通常为50 Q）有关，且与频率有关。对于双锥天线，这种阻抗的最大值可能为200 Ω。对于没有巴伦的天线，这种阻抗等于负载阻抗，典型值为50 Ω。AF受天线与接地平板的相互耦合影响，并与方向性有关。更详细的信息见CISPR 16-1-6：2014中的4.2和天线系数的定义。
注2：天线系数的物理单位为m7，通常表示为【dB（m²）】。在辐射骚扰测量中，如果已知F，以及与天线相连的测
量接收机上的电压读数V，则可通过下式计算得到人射场的场强 E：
E=V+F。
式中：E的单位为dB（pV/m），V的单位为dB（μV），F。的单位为dB（m~）。3.1.3
天线对参考场地衰减 antenna pair reference site attenuation AAPR
一对天线在理想开阔试验场地上相距规定距离时水平极化场地衰减和垂直极化场地衰减测量结果的集合，即一副天线架设在接地平板上固定高度，另一副天线在规定的高度范围内垂直扫描时测量到的最小插入损耗。
注1：评估使用参考场地法（RSM）进行场地确认测量的不确定度时，Axee为影响量。
注2：把Axx的测量结果和符合性试验场地（COMTS）对应的场地衰减测量相比较，可对COMTS的性能做出
评估。3.1.4
天线参考点 antenna reference point
用于测量到受试设备（EUT）或另一副天线的距离的起始点。
注：天线参考点由制造商或校准实验室在对数周期偶极子阵列（LPDA）天线上做出标记。3.1.5
巴伦 balun
用于传输线之间从平衡到不平衡或者从不平衡到平衡转换的装置。
