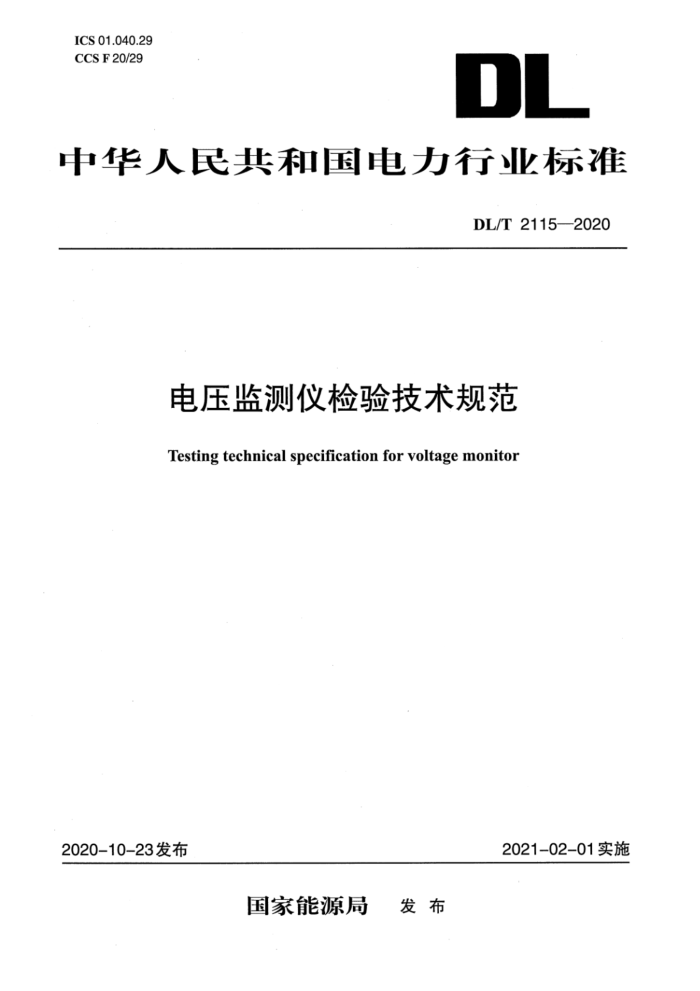

ICS 01.040.29
CCS F20/29
中华人民共和国电力行业标准
DL/T 2115—2020
电压监测仪检验技术规范
Testing technical specification for voltage monitor
2020-10-23发布
2021-02-01实施
国家能源局 发布
DLT 2115—2020
电压监测仪检验技术规范
1 范围
本文件规定了电压监测仪的检验类别和周期、检验条件、检验要求、检验方法及检验结果的处理等。本文件可作为电压监测仪设计、开发、制造、试验和运行的依据。具有电压偏差监测和统计功能的其他自动化终端或装置的检验可参考本文件。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.5环境试验 第2部分：试验方法 试验Ea和导则：冲击
GB/T2423.10环境试验 第2部分：试验方法 试验Fe:振动(正弦)
GB/T2828.2计数抽样检验程序 第2部分：按极限质量(LQ)检索的孤立批检验抽样方案GB/T4208外壳防护等级(IP代码)
GB 4793.1测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
GB/T 5169.11电工电子产品着火危险试验 第11部分：灼热丝/热丝基本试验方法 成品的灼热丝可燃性试验方法(GWEPT)
GB/T6587 电子测量仪器通用规范
GB/T 12113接触电流和保护导体电流的测量方法GB/T 12325 电能质量 供电电压偏差
GB/T 17626.2电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.3电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 17626.4电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验GB/T 17626.5电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验GB/T 17626.18电磁兼容 试验和测量技术 阻尼振荡波抗扰度试验DL/T 478继电保护和安全自动装置通用技术条件DL/T500电压监测仪使用技术条件
3 术语和定义
下列术语和定义适用于本文件。
3.1
电压偏差voltage deviation实际运行电压对系统标称电压的偏差相对值，以百分数表示。
3.2
整定电压(标准)值voltage limiting按GB/T 12325规定的供电电压偏差的上限电压标准值与下限电压标准值。
