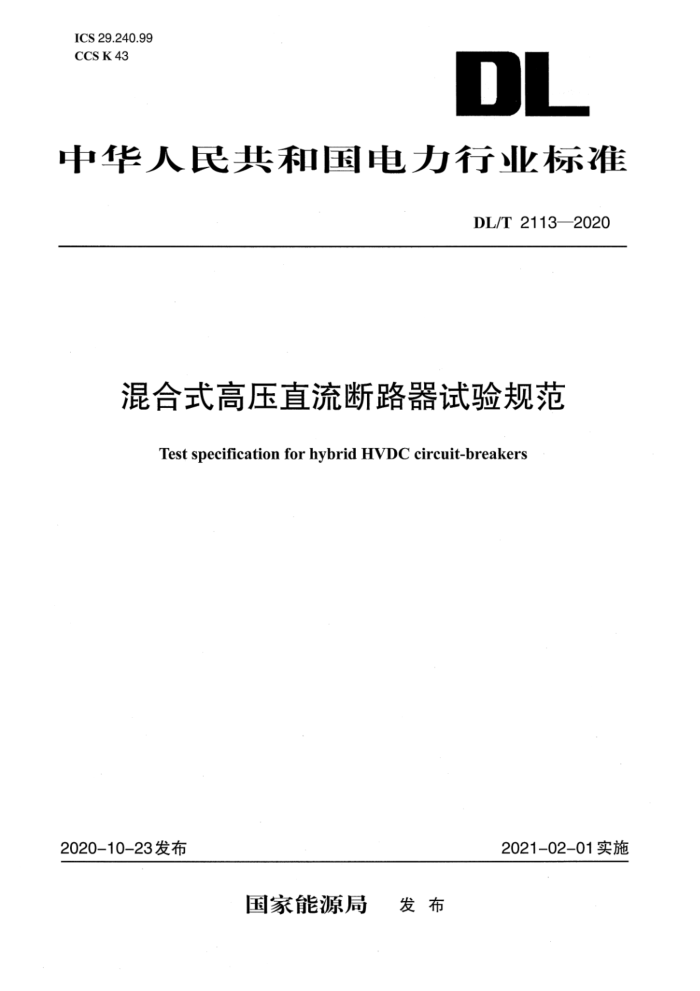

ICS 29.240.99
CCS K 43
DL
中华人民共和国电力行业标准
DL/T 2113—2020
混合式高压直流断路器试验规范
Test specification for hybrid HVDC circuit-breakers
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2113—2020
混合式高压直流断路器试验规范
1 范围
本文件规定了混合式高压直流断路器(以下简称“断路器”)试验的项目、方法和要求等，仅限于电气型式试验和例行试验。
本文件适用于设计安装在户内、运行于100kV～500kV各电压等级高压直流输电系统中的断路器。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1984—2014高压交流断路器
GB/T 11022—2011 高压开关设备和控制设备标准的共用技术要求GB/T11032交流无间隙金属氧化物避雷器
GB/T 16927.1高电压试验技术 第1部分：一般定义及试验要求
GB/T20990.1—2007高压直流输电晶闸管阀 第1部分：电气试验
GB/T 21419—2013变压器、电抗器、电源装置及其组合的安全电磁兼容(EMC)要求GB/T22389高压直流换流站无间隙金属氧化物避雷器导则
3 术语和定义
下列术语和定义适用于本文件。
3.1
高压直流断路器 HVDC circuit-breaker
能够关合、承载和开断高压直流输电系统中的运行电流，并能在规定的时间内关合、承载和开断直流系统故障电流的开关设备。
3.2
混合式高压直流断路器hybrid HVDC circuit-breaker
由电力电子器件、快速机械开关和能量吸收装置构成，并通过电力电子器件实现电流开断的高压直流断路器(见附录A拓扑形式)。
3.3
快速机械开关fast mechanical disconnector
应用在主支路中，触头能够在数毫秒内达到规定开距，并耐受断路器暂态开断电压的机械型隔离开关。
3.4
能量吸收装置energy dissipation device
用于抑制过电压并吸收能量的装置。通常是由多个能量吸收单元并联或串并联形成的一组非线性金属氧化物，用于抑制直流断路器分断过程中的过电压并吸收能量。
3.5
半导体单元semiconductor unit由电力电子器件及辅助元部件组成的最小功能单元。
