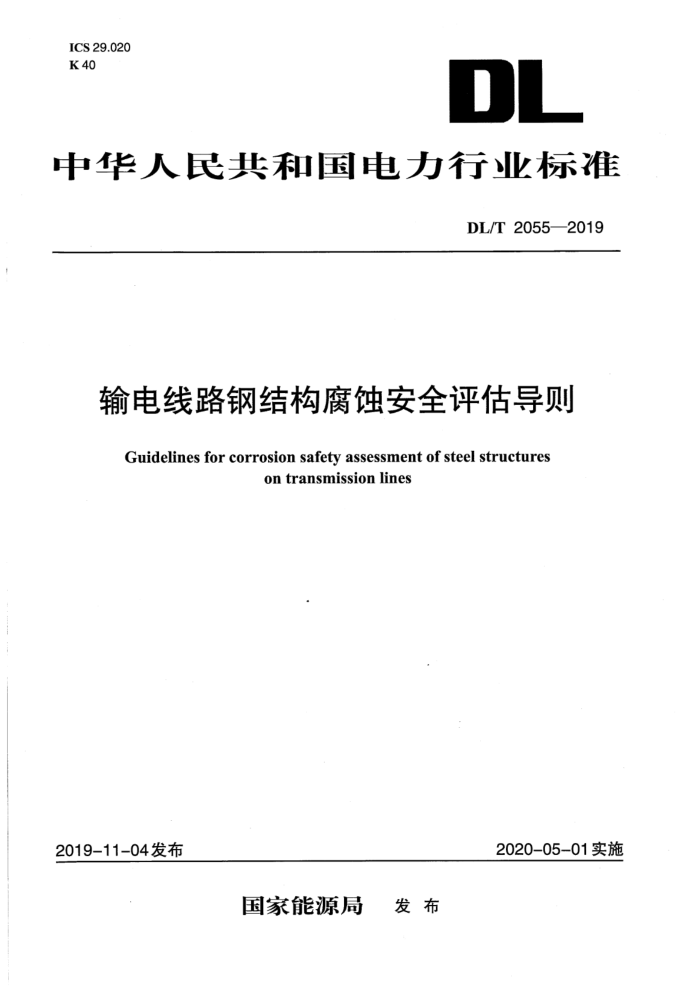

ICS 29.020
K40
DL
中华人民共和国电力行业标准
DL/T 2055—2019
输电线路钢结构腐蚀安全评估导则
Guidelines for corrosion safety assessment of steel structureson transmission lines
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 2055—2019
输电线路钢结构腐蚀安全评估导则
1 范围
本标准规定了输电线路钢结构腐蚀安全评估时机、程序、试验方法和相应处理措施，为设备防腐维护和更新改造提供依据。
本标准适用于架空输电线路钢质杆塔、金具、钢绞线、接地材料与拉线、拉棒等钢质附属部件。混凝土杆钢圈、抱箍、横担和变电站构支架等类似钢结构，以及由于其他因素造成输电线路部件厚度减薄损伤的安全评估可参照执行。本标准不适用于水泥混凝土杆、混凝土地基、混凝土中钢筋、铝导线中钢芯的腐蚀检测评估
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引册文件，其最新版本(包括所有的修改单)适用于本文件
GB/T228.1金属材料 拉伸试验 第1部分：室温试验方法
GB/T2317.1电力金具试验方法 第1部分：机械试验
GB/T4956磁性基体上非磁性覆盖层一覆盖层厚度测量磁性法
GB/T 8923.1涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分，未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 11344无损检测 接触式超声脉冲回波法测厚方法
GB/T 19292.1金属和合金的腐蚀 大气腐蚀性 第1部分：分类、测定和评估
GB/T 19292.3金属和合金的腐蚀 大气腐蚀性 第3部分：影响大气腐蚀性环境参数的测量
GB/T 19292.4金属和合金的腐蚀 大气腐蚀性 第4部分：用于评估腐蚀性的标准试样的腐蚀速
率的测定
DL/T 1453—2015输电线路铁塔防腐蚀保护涂装YB/T 5004镀锌钢绞线
ASTM D610涂漆钢表面锈蚀程度评价的标准试验方法(Standard practice for evaluating degree ofrusting on painted steel surfaces)
3术语和定义
下列术语和定义适用于本文件。
3.1 输电线路杆塔transmission line tower
用于支撑和架设输电线路的钢结构建筑物，包括角钢塔、钢管塔、钢管杆。
3.2重腐蚀环境heavy corrosion environment
按本标准中大气腐蚀分类为C4、C5、CX的环境，该环境中金属材料具有较高的腐蚀速率。
3.3腐蚀图谱corrosion atlas
适用于金属构件表面腐蚀状态评价的腐蚀劣化特征图例集。
