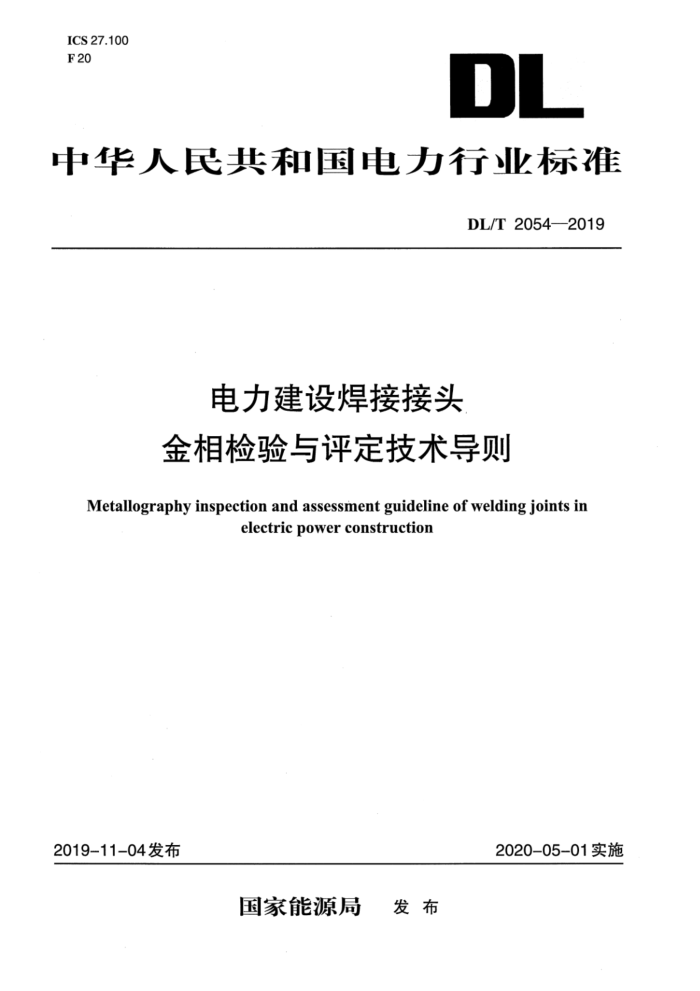

ICS 27.100
F20
中华人民共和国电力行业标准
DL/T 2054—2019
电力建设焊接接头金相检验与评定技术导则
Metallography inspection and assessment guideline of welding joints inelectric power construction
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 2054—2019
电力建设焊接接头金相检验与评定技术导则
1范围
本标准规定了焊接接头金相检验的人员、设备、试样管理与制备、检验、图像采集与分析、结果评定以及检验报告的技术要求。
本标准适用于电力建设焊工技术考核、焊接工艺评定以及电力设备制造、安装过程中焊接接头的金相检验与评定。电站部件更换中涉及的焊接接头金相检验与评定可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 13298金属显微组织检验方法GB/T 13299钢的显微组织评定方法DL/T 438火力发电厂金属技术监督规程DL/T 679焊工技术考核规程DL/T 868焊接工艺评定规程DL/T 869火力发电厂焊接技术规程DL/T 884火电厂金相检验与评定技术导则DL/T931 电力行业理化检验人员考核规程
3一般规定
3.1 检验人员
3.1.1金相检验人员应取得初级(I级)、中级(Ⅱ级)或高级(Ⅲ级)金相检验人员培训合格证书，从事与之相应的金相检验工作，并承担相应的技术责任。
3.1.2初级金相检验人员应具备以下技术能力：
a)了解电力设备常用金属材料及焊接材料的主要化学成分、金相组织、焊接工艺、热处理工艺和常见缺陷；
b)熟悉与金相检验相关的国家标准、行业标准和企业标准，了解相关国外标准；
c)能独立操作检验设备并进行日常维护；
d)在中级或高级金相检验人员的指导下，能按照相关标准、检验方案和作业指导书实施由试样制备到组织和缺陷判别的全过程检验，并记录、分析检验结果。
3.1.3中级金相检验人员应具备以下技术能力：
a)熟悉电力设备常用金属材料及焊接材料的主要化学成分、金相组织、焊接工艺、热处理工艺和常见缺陷；
b)熟悉与金相检验相关的国家标准、行业标准和企业标准，熟悉相关国外标准；
c)能根据金属材料及焊接材料的化学成分、焊接工艺、热处理工艺和相关标准制定检验方案和作业指导书；
