ICS 29.240.20
DL CCS F20

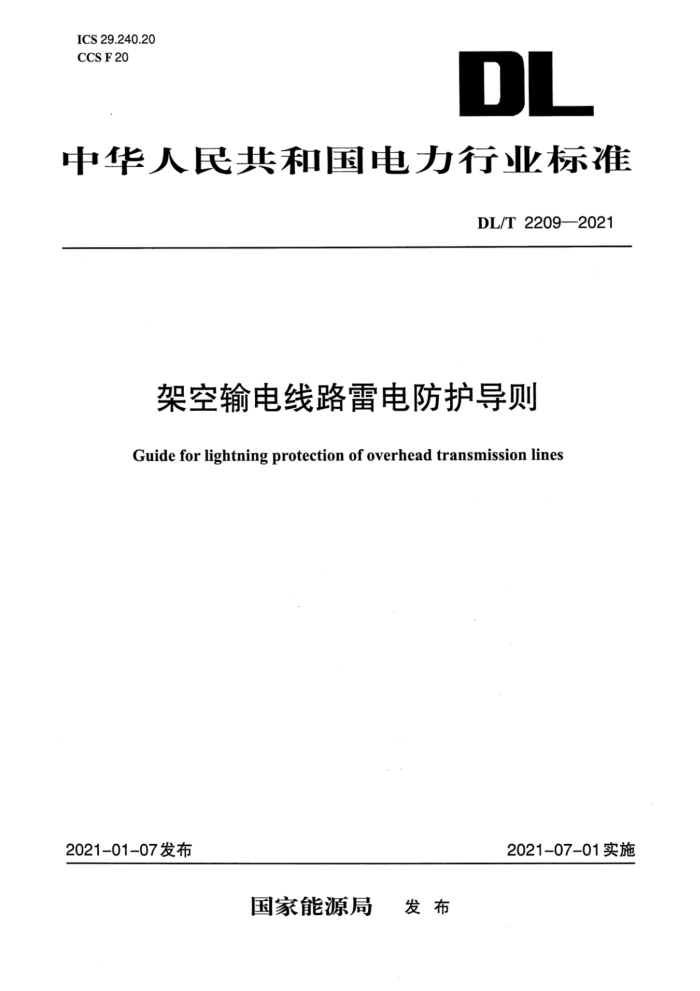

中华人民共和国电力行业标准
DL/T 2209—2021
架空输电线路雷电防护导则Guide for lightning protection of overhead transmission lines
2021-07-01实施2021-01-07发布
国家能源局
发 布
DL/T 2209-2021
架空输电线路雷电防护导则
1 范围
本文件规定了架空输电线路雷电防护设计相关参数及获取方法、雷击风险评估方法、防护措施及应用原则、防护设计方法等。
本文件适用于交流110kV～1000kV、直流士400kV～士1100kV架空输电线路。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.19 电工术语 高电压试验技术和绝缘配合GB/T 2900.57 电工术语 发电、输电及配电 运行
GB/T24842—2018 1000 kV特高压交流输变电工程过电压和绝缘配合GB/T50064—2014 交流电气装置的过电压保护和绝缘配合设计规范GB/T50065 交流电气装置的接地设计规范GB 50545 110 kV～750 kV架空输电线路设计规范GB 50665 1000 kV架空输电线路设计规范GB 50790 ±800 kV直流架空输电线路设计规范DL/T436 高压直流架空送电线路技术导则DLT815 交流输电线路用复合外套金属氧化物避雷器DL/T1283 电力系统雷电定位监测系统技术规程DLT1293 交流架空输电线路绝缘子并联间隙使用导则
DL/T1784 多雷区110kV～500kV交流同塔多回输电线路防雷技术导则DL5497 高压直流架空输电线路设计技术规程3 术语和定义
GB/T2900.19、GB/T2900.57界定的以及下列术语和定义适用于本文件。3.1
地闪 ground flash
云体与大地或地面物之间的大气放电现象。【来源：GB/T21714.1—2015，3.1，有修改】3.2
广域雷电地闪监测 wide-area ground flash detection
对雷电地闪发生时间、位置、极性、强度等信息进行实时、大范围测量。3.3
地闪密度 ground flash density 每平方千米、每年地面落雷次数。【来源：GB/T50064—2014，2.0.5，有修改】
