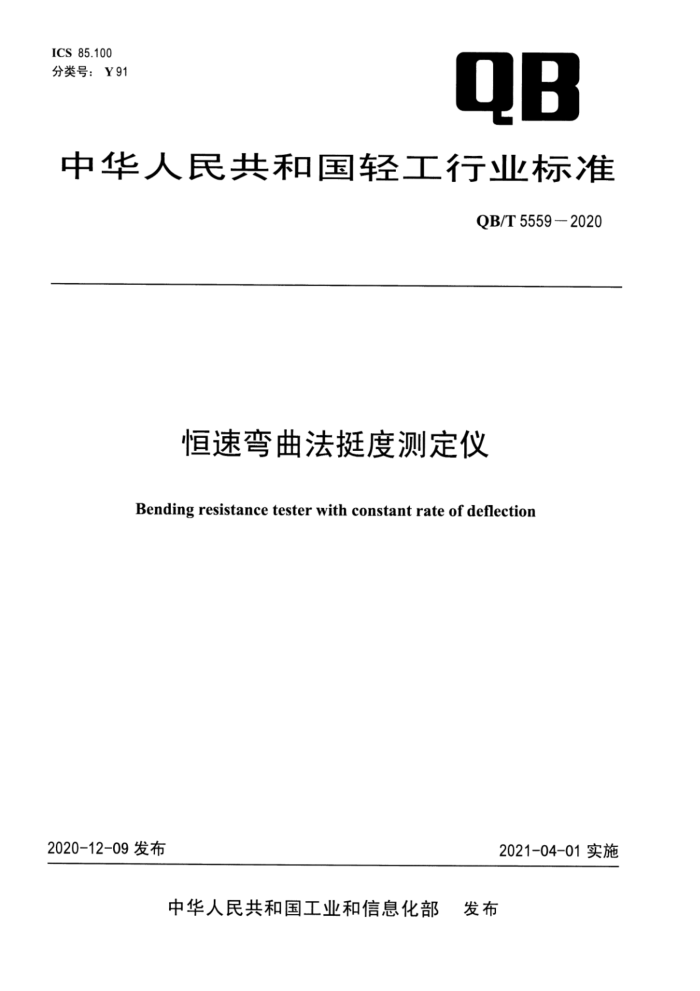

ICS 85.100
QB
分类号：Y91
中华人民共和国轻工行业标准
QB/T 5559-2020
恒速弯曲法挺度测定仪
Bending resistance tester with constant rate of deflection
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5559-2020
恒速弯曲法挺度测定仪
1 范围
本标准规定了恒速弯曲法挺度测定仪的要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于纸和纸板弯曲挺度试验使用的恒速弯曲法挺度测定仪(以下简称“挺度仪”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T 5226.1-2019机械电气安全 机械电气设备 第1部分：通用技术条件GB/T 13306标牌
GB/T 14253-2008轻工机械通用技术条件
QB/T 1588.5轻工机械 包装通用技术条件
3要求
3.1 基本要求
挺度仪应符合本标准要求，并按经规定程序批准的图样和技术文件制造。
3.2工作环境条件
挺度仪工作的环境条件应满足以下要求：
a) 环境温度10℃～30℃,相对湿度不大于80%;
b)工作台稳固，台面平整、水平；
c) 工作环境应清洁，无震动和腐蚀性气体；
d) 工作电源电压为交流220V,频率为50 Hz,电源电压的波动范围不超过其额定值的±10%。
3.3测力系统
3.3.1 挺度仪试验力测量误差应符合表1规定。
测量值
mN
≤100
>100
表1 试验力测量误差
示值相对误差
示值重复性相对误差
q/(%)
b/(%)
±5.0
2.0
±2.0
零点相对误差
6(%)
±0.20
3.3.2挺度仪试验力指示装置应能实时、准确地指示出施加在试样上的力值，试验结束时试验力的显示值应能锁定并保持。
3.3.3挺度仪零点相对漂移、鉴别力阈应符合表2要求。
项 目
零点相对漂移
鉴别力阈
注：Fx为仪器的测量上限值。
表2零点相对漂移、鉴别力阈
要 求
±0.2
0.2
单位为%Fs
