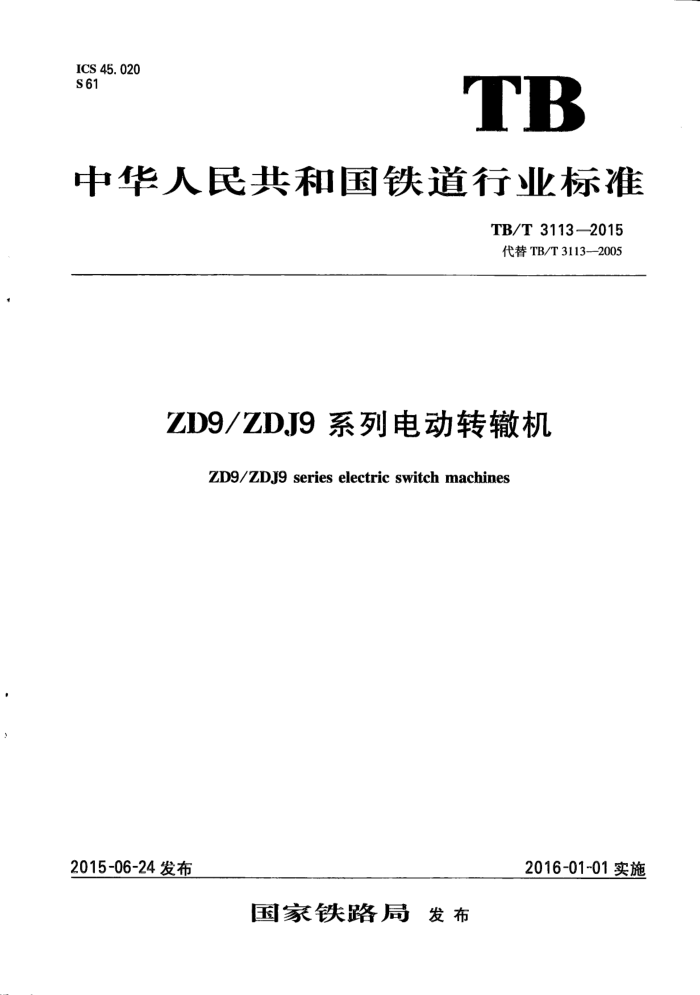

ICS 45.020
TB S 61
中华人民共和国铁道行业标准
TB/T 3113—2015 代替TB/T 3113—2005
ZD9/ZDJ9系列电动转辙机ZD9/ZDJ9 series electric switch machines
2015-06-24发布2016-01-01实施
国家铁路局 发布
TB/T 3113—2015
ZD9/ZDJ9系列电动转辙机
1 范 围
本标准规定了ZD9/ZDJ9系列电动转辙机（以下简称转辙机）的术语和定义、产品分类、型号及参数、技术要求、试验方法、检验规则和标志、包装、运输、储存。本标准适用于转辙机的设计、生产、制造和检验。2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5171—2002 小功率电动机通用技术条件
GB/T25338.1—2010 铁路道岔转辙机 第1部分：通用技术条件GB/T 25338.2—2010 铁路道岔转辙机 第2部分：试验方法JB/T 7528—1994 铸件质量评定方法
TB/T2846—2015 铁路地面信号产品振动试验方法3 术语和定义
下列术语和定义适用于本文件。3.1
单线电阻 single-line resistance 控制电缆的单线电阻值。3.2
工作电流 working current
交流转辙机串接规定的单线电阻，在规定的电源电压及额定转换力的条件下，或直流转辙机在规定的额定电压及额定转换力的条件下，电动机启动后的最大电流值。3.3
接点的接触电阻 contact resistance
接点接通后，从同一组的两接线端子测量接点片与动接点环的电阻值。4 产品分类、型号及参数4.1 转辙机型号及含义如下：
z D J 9 - □□/□
——额定转换力，单位为kN ——动作杆动程，单位为mm ——派生类型（S：双动作杆/双表示杆）————设计顺序号——交流（直流不标）——电动————转辙机
