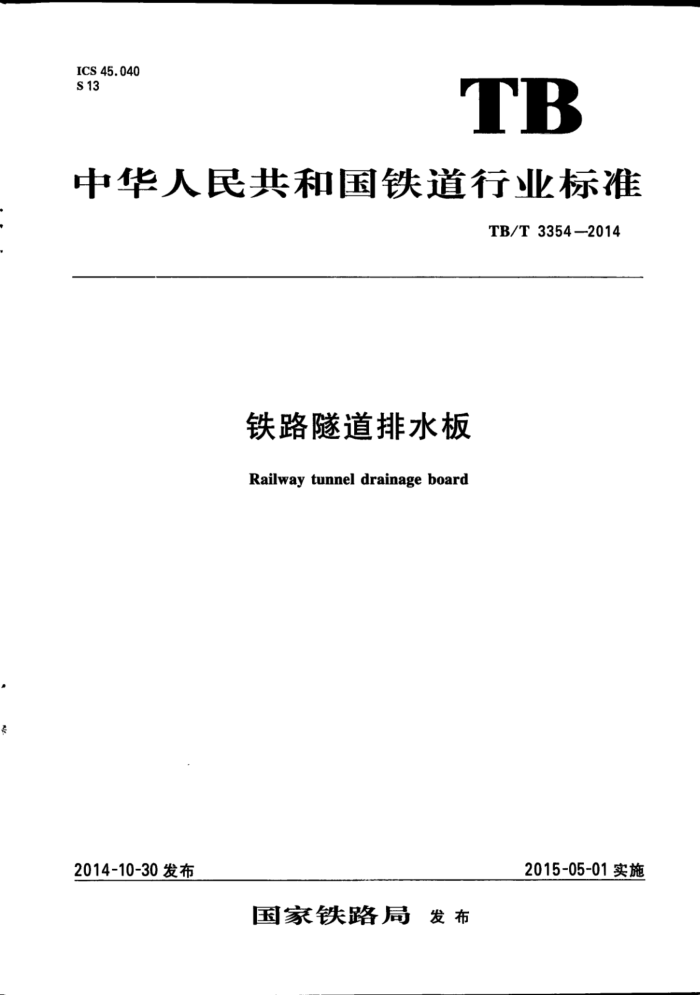

TB ICS 45.040 s13
中华人民共和国铁道行业标准A Shink Ander Chist
TB/T 3354-2014
铁路隧道排水板Railway tunnel drainage board
2015-05-01实施
2014-10-30发布
国家铁路局 发 布
附件
TB/T 3354-2014《铁路隧道排水板》第1号修改单修 改 内 容一、 3.1 条原条款：3.1 分类
铁路隧道排水板根据其结构型式可分为凸壳型排水板和毛细型排水板。凸壳型排水板的材质采用高密度聚乙烯，代号为HDPE；毛细型排水板的材质采用聚氯乙烯，代号为PVC。修改为：3.1 分类
铁路隧道排水板根据其结构型式可分为凸壳型排水板和毛细型排水板。凸壳型排水板的材质采用聚乙烯，代号为PE；毛细型排水板的材质采用聚氯乙烯，代号为PVC。
二、删除原4.1.2条内容。三、4.2.1条原条款：
4.2.1 凸壳型排水板纵向两侧边缘各15cm范围内无凸壳，其余部位凸壳呈半球或圆台状，且成行成列、均匀分布。
毛细型排水板纵向两侧边缘各15cm范围无开槽，其余部位为毛细集水槽排水通道。修改为：
4.2.1 凸壳型排水板的凸壳应为半球或圆台状，梅花型均匀布置。纵向两侧边缘各15cm 范围内为搭接区，采用凸壳嵌扣与粘接相结合的方式搭接。
毛细型排水板纵向两侧边缘各15cm范围无开槽，其余部位为毛细集水槽排水通道。
TB/T 3354--2014
铁路隧道排水板
L
1 范 围
本标准规定了铁路隧道排水板的分类和标记，技术要求，检验方法，检验规则，合格证、包装、运输和贮存。
本标准适用于铁路隧道工程用排水板。2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 18173.1—2012 高分子防水材料 第1部分：片材
GB/T328.10—2007 建筑防水卷材试验方法 第10部分：沥青和高分子防水卷材 不透水性GB/T528—2009 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定（ISO37：2005，IDT）GB/T529—2008 硫化橡胶或热塑性橡胶撕裂强度的测定（摔形、直角形和新月形试样）（ISO 34-1:2004,MOD)
GB/T1690—2010 硫化橡胶或热塑性橡胶 耐液体试验方法（IS0 1817：2005，MOD）GB/T3512—2001 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验GB/T 9647—2003 热塑性塑料管材环刚度的测定（ISO 9969：1994，IDT）GB/T18244—2000 建筑防水材料老化试验方法GB/T19978—2005 土工布及其有关产品 刺破强力的测定3 分类和标记3.1 分 类
铁路隧道排水板根据其结构型式可分为凸壳型排水板和毛细型排水板。凸壳型排水板的材质采用高密度聚乙烯，代号为HDPE；毛细型排水板的材质采用聚氯乙烯，代号为PVC。3.2 标 记
3.2.1 凸壳型排水板应按材质代号、长度×宽度×厚度-凸壳高度的顺序进行标记。
标记示例：长度30m、宽度1m、厚度1.0mm、凸壳高度10mm的高密度聚乙烯排水板标记为HDPE30m×1m×1.0mm-10mm。
3.2.2 毛细型排水板应按材质代号、长度×宽度×厚度-集水槽宽度的顺序进行标记。
标记示例：长度30m、宽度1m、厚度2.0mm、集水槽宽度为0.3mm的聚氯乙烯排水板标记为PVC30m×1m×2.0mm-0.3mm。4 技术要求4.1 原材料
4.1.1 排水板原材料不应使用再生料。
4.1.2 凸壳型排水板材质中碳黑含量宜为2%~3%。
