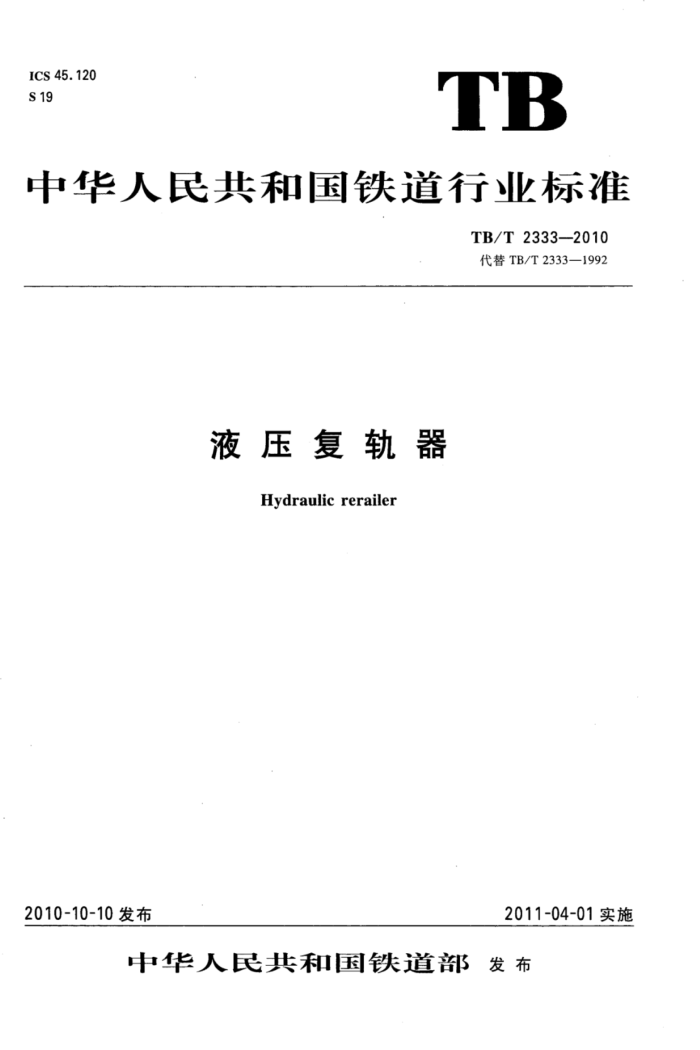

TB ICS 45.120 S 19
中华人民共和国铁道行业标准
TB/T 2333-2010 代替TB/T2333——1992
液 压 复 轨 器Hydraulic rerailer
2011-04-01实施2010-10-10发布
中华人民共和国铁道部 发布
TB/T 2333-2010
液压复轨器
1 范 围
本标准规定了液压复轨器的系列、性能参数、技术要求、检查内容与试验方法、标志及包装等内容。本标准适用于自行式轨道作业机械脱轨后恢复其运行状态时复轨用手动或机动液压复轨器。铁路机车、车辆可参照使用。2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3766 液压系统通用技术条件
GB/T7631.2 润滑剂、工业用油和有关产品（L类）的分类 第2部分：H组（液压系统）TB/T1580 新造机车车辆焊接技术条件TB/T1854 铁路线路机械产品型号编制方法3 术语与定义
本文件采用下列术语和定义。3.1
复轨器 rerailer
自行式轨道作业机械脱轨后恢复其运行状态的自行救援设备。3.2
顶举高度 jack height 复轨器垂直顶起重物的高度。3.3
横移距离 traverse distance 复轨器水平移动重物的距离。4 型号编制、系列和性能参数
4.1 液压复轨器的型号编制应符合TB/T1854的规定。4.2 液压复轨器的系列见表1。表1 液压复轨器的系列
额定起升力1000 500 300 200 150 kN
4.3 液压复轨器各型号的性能参数见表2。表2 液压复轨器各型号的性能参数
额定起升力1000 200 300 500
150 JKN 最大顶举高度≥280 ≥280 ≥280 ≥280≥280 mm
