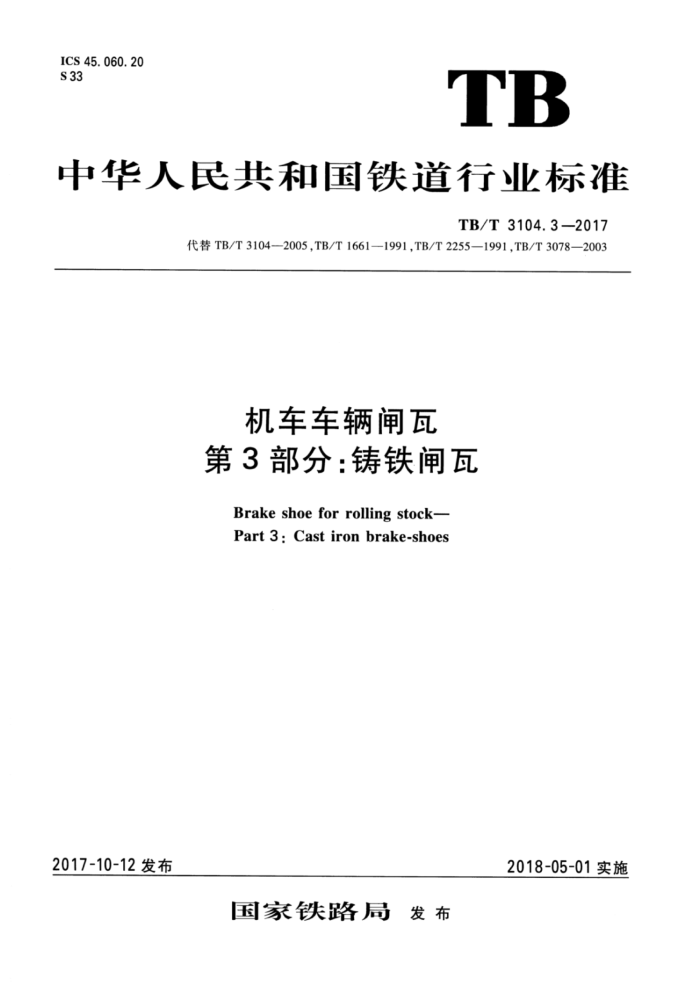

ICS 45.060.20
TB s33
中华人民共和国铁道行业标准
TB/T 3104.3-2017
代替TB/T3104——2005，TB/T 1661——1991，TB/T 2255——1991，TB/T 3078——2003
机车车辆闸瓦第3部分：铸铁闸瓦Brake shoe for rolling stock—Part 3: Cast iron brake-shoes
2017-10-12发布
2018-05-01实施
国家铁路局 发布
TB/T 3104.3-2017
机车车辆闸瓦第3部分：铸铁闸瓦
1 范围
本部分规定了机车车辆用铸铁闸瓦的技术要求、检验方法、检验规则、标志、包装与运输。本部分适用于铁道机车车辆用铸铁闸瓦（以下简称闸瓦），包括灰铸铁闸瓦（含中磷铸铁闸瓦）、高磷铸铁闸瓦、超高磷铸铁闸瓦和合金铸铁闸瓦。2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 223 钢铁及合金化学分析方法
GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法GB/T 231.1 金属材料 布氏硬度试验 第1部分：试验方法GB/T 6414—1999 铸件 尺寸公差与机械加工余量GB/T 7216—2009 灰铸铁金相检验GB/T 9439—2010 灰铸铁件GB/T15749—2008 定量金相测定方法
GB/T20123 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外线吸收法（常规方法）JB/T10061——1999 A型脉冲反射式超声波探伤仪 通用技术条件JB/T 10062—1999 超声探伤用探头 性能测试方法TB/T2456.20 机车车辆专用量具 第20部分：车辆闸瓦样板3 技术要求
3.1 闸瓦应按本部分及经规定程序批准的图样制造和验收，车辆用高磷铸铁闸瓦型式与尺寸见附录A。
3.2 高磷铸铁闸瓦、超高磷铸铁闸瓦由瓦背和瓦体组成。闸瓦瓦背长度方向应与钢板轧制方向一致，力学性能应符合表1的规定，其中，瓦背应进行防氧化处理，外瓦背加强筋和内瓦背应进行防渗碳处理。灰铸铁闸瓦、合金铸铁闸瓦为瓦体结构，无瓦背。
表1 瓦背的力学性能
下屈服强度R。L 抗拉强度R。伸长率Aas2 MPa
MPa %
≥370
≥235 ≥26
