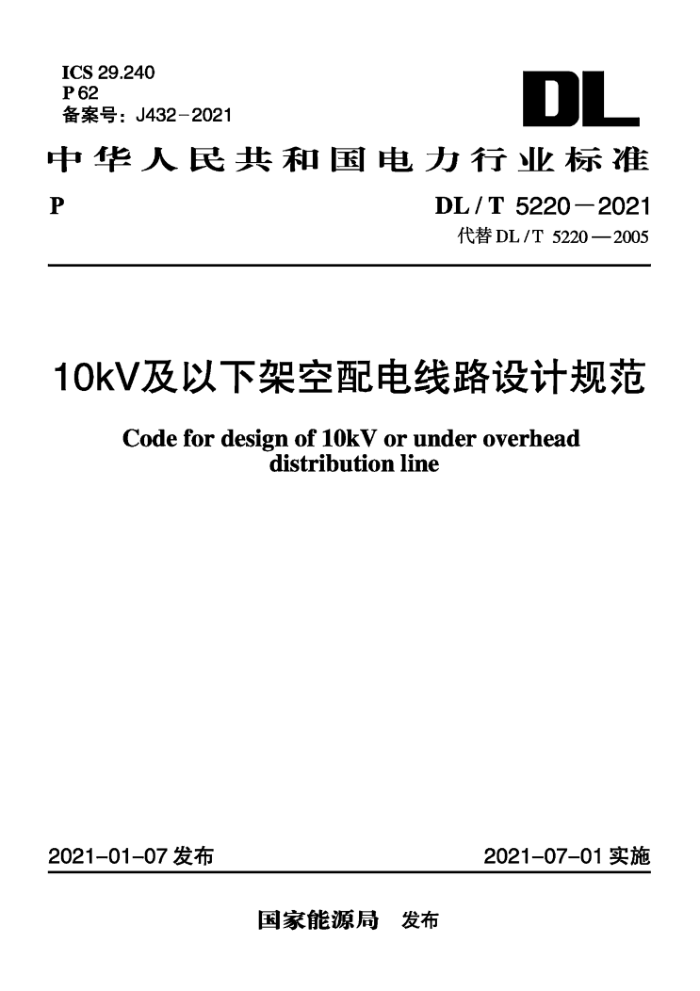

DL ICS 29.240 P62
备案号：J432-2021
中华人民共和国电力行业标准P
DL/T 5220-2021
代替DL/T 5220—2005
10kV及以下架空配电线路设计规范Code for design of 10kV or under overhead distribution line
2021-07-01实施2021-01-07发布
国家能源局 发布
1 总 则
1.0.1 为规范10kV及以下架空配电线路的设计，贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，便于施工和检修维护，制定本标准。
1.0.2 本标准适用于10kV及以下交流架空配电线路（以下简称架空配电线路）的设计。
1.0.3 架空配电线路设计应顺应配电网发展趋势，从实际出发，结合地区特点，积极地采用成熟可靠的新技术、新材料、新设备、新工艺，推广采用节能、降耗、环保的先进技术和产品。
1.0.4 10kV及以下架空配电线路设计，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
2 术
语
2.0.1 居民区 residential area
工业企业地区、港口、码头、火车站、城镇等人口密集区。2.0.2 非居民区 non-residential area
本标准第2.0.1条所述居民区以外地区，均属非居民区。
difficult transport area 2.0.3 交通困难地区
车辆、农业机械不能到达的地区。2.0.4 基本风速
reference wind speed
按当地空旷平坦地面上10m 高度处10min 时距，平均的年最大风速观测数据，经概率统计得出30年一遇最大值后确定的风速。
2.0.5 主干线 trunk line
变电站的10kV及以下出线，并承担主要电力传输的线路为主干线，具备联络功能的配电线路是主干线的一部分。branch line
2.0.6 分支线
由主干线引出的，除主干线以外的线路部分。large distance
2.0.7 大档距
架空配电线路由于档距已超出正常范围，引起杆塔结构型式、导线型号均需要特殊设计，且该档距中发生故障时修复特别困难的耐张段（如线路跨越通航河流、湖泊、山谷等）。2.0.8 平均运行张力 everyday tension
导线在年平均气温计算情况下的弧垂最低点张力。2.0.9 钢筋混凝土杆reinforced concrete pole
普通钢筋混凝土杆、部分预应力混凝土杆及预应力钢筋混凝土杆的统称。
