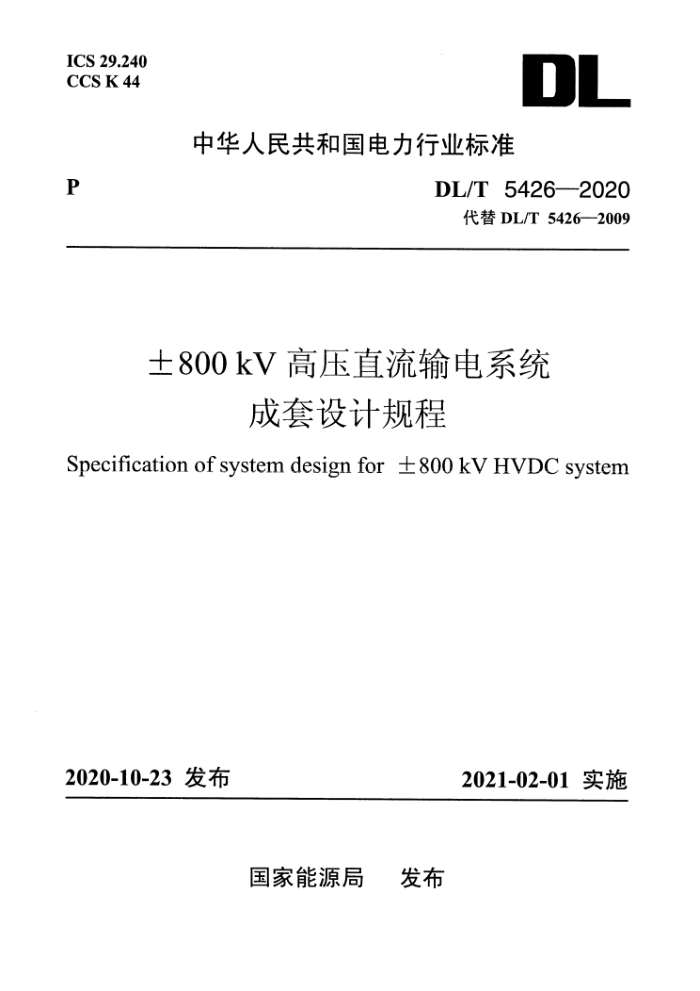

DL ICS 29.240 CCS K 44
中华人民共和国电力行业标准
P
DL/T 5426—2020
代替DL/T 5426—2009
±800kV高压直流输电系统成套设计规程
Specification of system design for ±800 kV HVDC system
2020-10-23 发布
2021-02-01 实施
国家能源局
发布
DL/T 5426—2020
高1 总
1.0.1 为规范高压及特高压直流输电工程的直流系统设计和设备成套的工作范围、程序、技术要求和深度，特制定本规程。1.0.2 本规程适用于采用电网换相换流器的高压直流输电系统设计。本规程不适用于直流线路和接地极线路及接地极本体的设计。1.0.3 本规程规定了直流系统成套设计的一般要求，对于工程的特殊设计要求，应根据工程的技术规范在本规程各项规定的基础上进行相关研究，完善和优化最终的设计方案。
1.0.4 高压直流输电系统设计除应符合本规程外，尚应符合国家现行有关标准的规定。DL/T 5426—2020
2 术
语
2.0.1 额定功率 rated power
交流系统处于正常运行电压，直流输电系统在全接线方式、额定直流电压、额定分接位置、额定控制角下，所有测量误差、控制偏差和制造工差为零时，从送端换流站向受端换流站输送的功率。对于远距离直流输电系统，功率的测点在送端换流站平波电抗器的线路侧对地。
2.0.2 连续过负荷运行 continuous overload operation
直流输电系统以高于额定功率的水平持续运行。2.0.3 短时过负荷运行 short period overload operation
直流输电系统以高于额定功率的水平短时运行，持续时间一般为0.5h～2h。
2.0.4 降压运行 reduced voltage operation
由于运行环境等因素的影响，直流输电系统以低于额定直流电压值的水平连续运行。
2.0.5 无功分组 reactive power sub-bank
可通过一台断路器投切的交流滤波器组、并联电容器组或并联电抗器的最小单元。
2.0.6 双重投切 binary switching
在投入（切除）一个无功分组的同时切除（投入）另一个无功分组。
2.0.7 稳态电压变化 steady state voltage change
所有控制，包括换流变压器有载调压开关控制响应之后的交流母线基波电压变化。
2.0.8 直流偏磁电流 DC biasing current
由于触发角不平衡等原因在换流变压器绕组中产生的直流电流。
