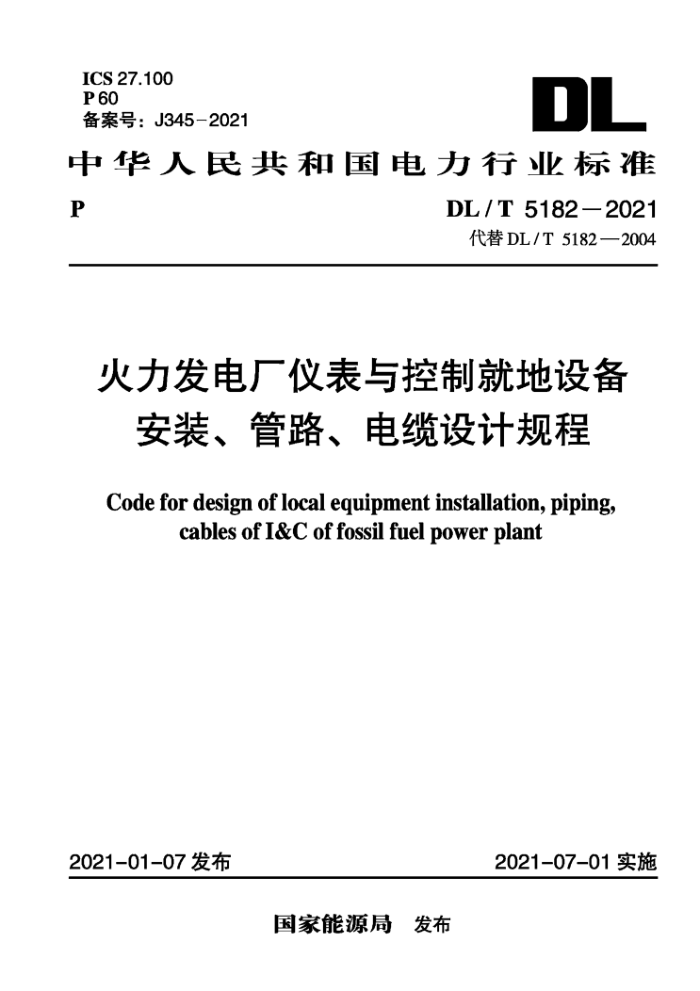

DL ICS 27.100 P60
备案号：J345-2021
中华人民共和国电力行业标准P
DL/T 5182-2021
代替DL/T 5182—2004
火力发电厂仪表与控制就地设备安装、管路、电缆设计规程Code for design of local equipment installation, piping, cables of I&C of fossil fuel power plant
2021-07-01实施
2021-01-07发布
国家能源局 发布
则1 总
1.0.1 为了规范火力发电厂仪表与控制就地设备安装、管路、电缆的设计，满足安全可靠、技术先进和经济环保的要求，统一和明确建设标准，制定本标准。
1.0.2 本标准适用于蒸汽初参数为高压及以上、采用直接燃烧方式、主要燃用化石燃料的火力发电厂工程的设计。
1.0.3 火力发电厂仪表与控制就地设备安装、管路、电缆的设计应选用技术先进、质量可靠并符合环保要求的产品。新产品、新技术应经过试验获得成功，并经鉴定合格后方可在设计中采用。1.0.4 火力发电厂仪表与控制就地设备安装、管路、电缆的设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
2 术
语
2.0.1 仪表管路 instrumentation piping
仪表测量管路、气动和液动信号管路、气源管路和液压管路的总称。
measuring piping
2.0.2 测量管路
从检测点向仪表传送被测物料或通过中间介质传递测量信号的管路。
signal piping
2.0.3 信号管路
用于传送气动或液动控制信号的管路。2.0.4 动力管路power piping T
传送气体或液体动力源的管路。
sampling piping
2.0.5 取样管路
分析仪表取样的管路。2.0.6 吹扫管路purging piping
为防止被测介质粉尘进入测量管路及仪表而用气体进行反吹的管路。
2.0.7 放空管路 venting piping
仪表或取源部件将被测介质放空用的管路。
drain piping
2.0.8 排污管路
仪表或取源部件将被测介质排污用的管路。
heating piping
2.0.9 伴热管路
为仪表及管路伴热保温用的管路。2.0.10 电传仪表 e
electric signal instrument 存在电信号传输的仪表。mechanical instrument
2.0.11 机械仪表
通过机械机构驱动的仪表。3 检测点、检测元件和就地设备安装
3.1 检 测 点
3.1.1 检测点的设计应包含检测元件和取源部件的现场安装位置设计。
3.1.2 检测点应设置在能真实反映被测介质参数、便于维护检修且不易受机械损伤的工艺设备或工艺管道上。
3.1.3 检测点不应设置在人孔、看火孔、防爆门及排污门附近。3.1.4 当工艺设备或工艺管道需进行防腐、衬胶处理或采用钢丝网骨架塑料复合管和PVC管时，所有取源部件均应在工艺设备和管道上预留好，不得在施工现场对已经防腐处理及衬胶的管道进行开孔焊接。
3.1.5 机组六大管系（主汽、一次冷再热汽、一次热再热汽、二次冷再热汽、二次热再热汽、给水管系）的所有安装取源部件的开孔位置均宜在管系制作中预留好，不宜在施工现场开孔设置。3.1.6 检测点的位置应符合行业标准《火力发电厂高温高压蒸汽管道蠕变监督规程》DL/T441—2004第3.2.2条的规定。3.1.7 除应符合本标准第3.1.6条的规定外，检测点与管道焊缝之间以及相邻两个开孔之间的距离，除了某些工艺检测特殊要求外，应大于管道外径且不小于200mm。
3.1.8 相邻温度套管之间的距离大于2倍管径且小于4倍管径时，可以安装在沿轴线的同一直线上；若距离小于2倍管径，则两者之间的安装轴周角度至少为45°。
3.1.9 压力取源部件和插入式温度元件在同一管段上邻近装设时，按介质流向，前者应在后者上游，且前者与后者之间的距离不应小于管道内径。
