内容简介

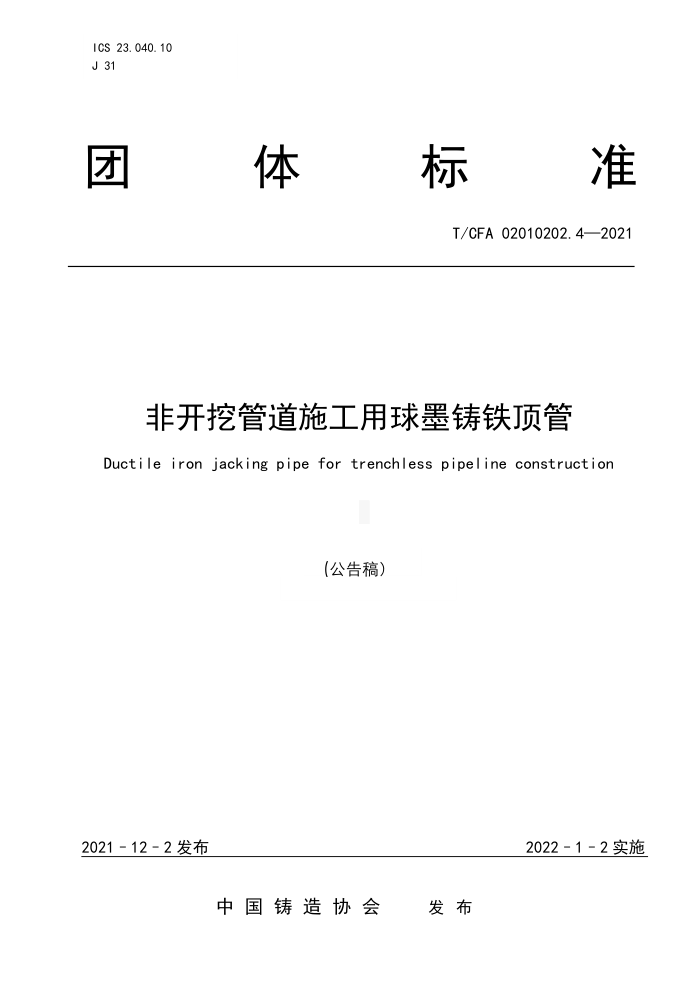

T/CFA 02010202.4-2021非开挖管道施工用球墨铸铁顶管
Ductile iron jacking pipe for trenchless pipeline construction（公告稿）
2021-12-2发布
2022-1-2实施
目 次
前 言 ..................................................................................................................................................................1
1 范围 ............................................................................................................................................................... 1
2 规范性引用文件 ................................................................... ....................................................................... 1
3 术语和定义 ....................................................................... ........................................................................... 2
4 顶管结构、接口型式、壁厚等级、尺寸及允许偏差 ............................................................................... 2
5 技术要求 ....................................................................................................................................................... 5
6 试验方法 ....................................................................................................................................................... 7
7 出厂检验 ......................................................................... ............................................................................. 8
8 标识、包装、存放、吊装、运输和质量证明书 ......................................................................................... 8
附录 A（资料性）球墨铸铁顶管施工安装指南 ............................................................................................... 10
图 1 DN600～2600 T 型球墨铸铁顶管结构图 ............................................................................................. 2
图 2 DN 1600～2600 K2T 型球墨铸铁顶管结构图 .................................................................................... 3
图 3 球墨铸铁顶管顶推力装置示意图 ......................................................................................................... 8
表 1 球墨铸铁顶管接口尺寸及允许偏差 ....................................................................................................... 3
表 2 球墨铸铁顶管长度及公差 ...................................................................................................................... 4
表 3 球墨铸铁顶管插口用顶推法兰尺寸及偏差 ........................................................................................... 4
表 4 球墨铸铁顶管插口用钢板尺寸及偏差 .................................................................................................. 5
表 5 球墨铸铁顶管顶推力型式试验规格分组................................................................................................ 5
表 6 配置钢筋直径及间距 ............................................................................................................................... 6
表 7 球墨铸铁顶管堆放层数 ........................................................................................................................... 8
1 范围
本文件规定了顶管的术语和定义，球墨铸铁顶管结构、接口尺寸、外形及允许偏差，技术要求，试验方法，检验规则，标志、包装、存放、吊装、运输。
本文件适用于接口尺寸范围从公称直径 DN 600～DN 2600 的、流体温度为 0 ℃～50 ℃的、各种用途(饮用水、消防用水、造雪用水、灌溉用水、水电站用水等)不同类型水 (例如：原水、再生水、污水等)的有/无压输送的地下铺设的球墨铸铁顶管（以下简称顶管），包含其承口、插口、以及内部和外部涂覆交货态。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
