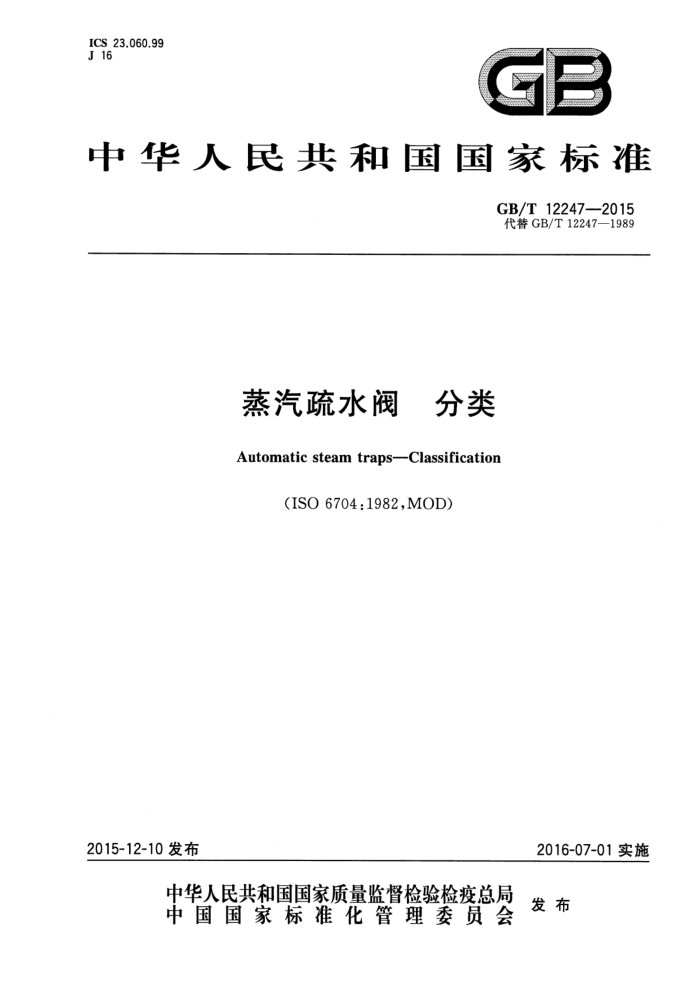

ICS 23.060.99 J 16
GE
中华人民共和国国家标准
GB/T12247—2015 代替GB/T12247—1989
蒸汽疏水阀 分类
Automaticsteamtraps-Classification
(ISO6704:1982,MOD)
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 12247—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T12247-—1989《蒸汽疏水阀 分类》。 本标准与GB/T12247一1989相比，除编辑性修改外，主要技术变化如下：
增加了前言；删除了开口向上浮子式蒸汽疏水阀、脉冲式蒸汽疏水阀类型（见1989年版的3.1.2和3.3.2)；增加了单阀座杠杆浮球式、双阀座杠杆浮球式、先导活塞式、倒吊桶差压式和泵式蒸汽疏水阀类型（见表1)；修改了密闭浮子式、蒸汽压力式等类型的名称（见表1和表2，1989年版的3.1.1和3.2.1）。
本标准使用重新起草法修改采用ISO6704：1982《蒸汽疏水阀分类》。 本标准与ISO6704：1982相比在内容上补充了一些新内容。主要技术性差异如下：
删除了开口向上浮子式、脉冲式蒸汽疏水阀等淘汰产品类型（见ISO6704：1982版4.1.1和4.3.2)；增加了单阀座杠杆浮球式、双阀座杠杆浮球式、先导活塞式、倒吊桶差压式和泵式蒸汽疏水阀类型(见表1)。
本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188)归口。 本标准负责起草单位：英侨机械制造有限公司、北京市阀门总厂（集团)有限公司、甘肃红峰机械有
限责任公司。
本标准参加起草单位：福建省锅炉压力容器检验研究院、温州市中力阀门有限公司、合肥通用环境控制有限公司、兰州理工大学特种阀门研究所。
本标准主要起草人：洪新强、杨京生、张云龙、曾钦达、张忠巧、黄健、李树勋、辜泽军。 本标准所代替标准的历次版本发布情况为：
GB/T 122471989。
I GB/T12247-2015
蒸汽疏水阀 月分类
1范围
本标准规定了蒸汽疏水阀的分类方法。 本标准适用于按蒸汽疏水阀的工作原理和动作方式进行分类。
2术语和定义
下列术语和定义适用于本文件。
2.1
蒸汽疏水阀 steamtraps 利用介质的温度、液位、动态特性的变化自动排除凝结水，同时阻止蒸汽泄漏的自动控制装置。
3分类
3.1分类方法
按启闭件的工作原理和动作方式，蒸汽疏水阀可分为3大类：机械型蒸汽疏水阀、热静力型蒸汽疏水阀、热动力型蒸汽疏水阀。 3.2 机械型蒸汽疏水阀
机械型蒸汽疏水阀通过凝结水液位的变化启闭阀门。其典型结构原理图和动作原理见表1。 3.3热静力型蒸汽疏水阀
热静力型蒸汽疏水阀通过凝结水温度的变化启闭阀门。其典型结构原理图和动作原理见表2。 3.4热动力型蒸汽疏水阀
热动力型蒸汽疏水阀通过凝结水动态特性的变化启闭阀门。其典型结构原理图和动作原理见表3。
1 GB/T12247—2015
表1机械型蒸汽疏水阀典型结构原理图和动作原理
动作原理
产品名称
典型结构原理图
A
由壳体内凝结水的液位变化驱动浮球的启闭动作
自由浮球式蒸汽疏水阀
说明： —壳体；2——浮球；3— 一阀座。
由壳体内凝结水的液位变化驱动先导阀带动活塞，引导主阀芯的启闭动作
先导活塞式蒸汽疏水阀
说明：
—壳体；2——先导阀；3—— 活塞、阅芯组件。
3
由壳体内凝结水的液位变化驱动浮球带动单阀芯的启闭动作
单阀座杠杆浮球式蒸汽疏水阀
说明： 1——壳体；2——浮球；3——杠杆； 4- 单阀座；5 一阀芯。
5
由壳体内凝结水的液位变化驱动浮球带动双阅芯的启闭动作
双阀座杠杆浮球式蒸汽疏水阀
说明： 1-—壳体;2 浮球；3 一杠杆： 4- —双阀芯;5- 双座。
2 GB/T12247—2015
表1(续)
产品名称
动作原理
典型结构原理图
I 2
0
倒吊桶式蒸汽疏水阀
由吊桶内凝结水的液位变化驱动倒吊桶带动阀芯的启闭动作
说明： —阀座；2 2——阀芯；3-—杠杆；4——溢流孔；
L
倒吊桶；6— 进水管；7— 一壳体。
-3
倒吊桶差压式蒸汽疏水阀
由吊桶内凝结水的液位变化驱动倒吊桶带动活塞，引导阀芯的启闭动作
0
说明：一阀座；2 一活塞、阀芯、杠杆组件；3 溢流孔；
倒吊桶；5~ 进水管；6——壳体。
1
2
由壳体内凝结水的液位变化带动浮球和弹性连杆机构，以驱动阀芯、进汽阀、排汽阀的启闭动作
泵式蒸汽疏水阀
8 Z 65
说明：进汽阀;2 排汽阀；3- 弹性连杆机构组件；
一壳体；5- —阀座;6- 阀芯；7- 一杠杆；一浮球。
3 GB/T12247—2015
表2 2热静力型蒸汽疏水阀典型结构原理图和动作原理
动作原理
产品名称
典型结构原理图
反密封双金属片式蒸汽疏水阀
由壳体内凝结水的温度变化引起双金属片变形驱动阀芯的启闭动作
说明：
一壳体；2- 双金属片；3——阀芯。
2
由壳体内凝结水的温度变化引起双金属片变形驱动阀芯的启闭动作
正密封双金属片式蒸汽疏水阀
说明： ——壳体；2—调整螺栓;3——双金属片；
—弹簧；5——阀芯。
由壳体内凝结水的压力与可变形元件内感温液体与蒸汽压力之间的不平衡驱动启闭件的启闭动作
压力平衡式蒸汽疏水阀
说明：
—壳体；2——膜盒；3——阀芯；4——热敏感温液体。
由壳体内凝结水的温度变化而作用于热膨胀系数较大的元件上，以驱动阀芯的启闭动作
液体或固体膨胀式蒸汽蔬水阀
说明： 1. —壳体；2— 可膨胀元件；3——阀芯。 GB/T12247—2015
表3热动力型蒸汽疏水阀典型结构原理图和动作原理
产品名称
典型结构原理图
动作原理
2
保温型盘式蒸汽疏水阀
由壳体内进口与压力室之间的压差变化驱动圆盘的启闭动作
说明：
壳体；2- 圆盘；3- 压力室；4 保温罩。
2
1
迷宫或孔板式蒸汽疏水阀
由节流孔控制结水排放量，利用热凝结水的汽化阻止蒸汽的流出
壳体；2- 节流孔；3—— 一阀芯。
