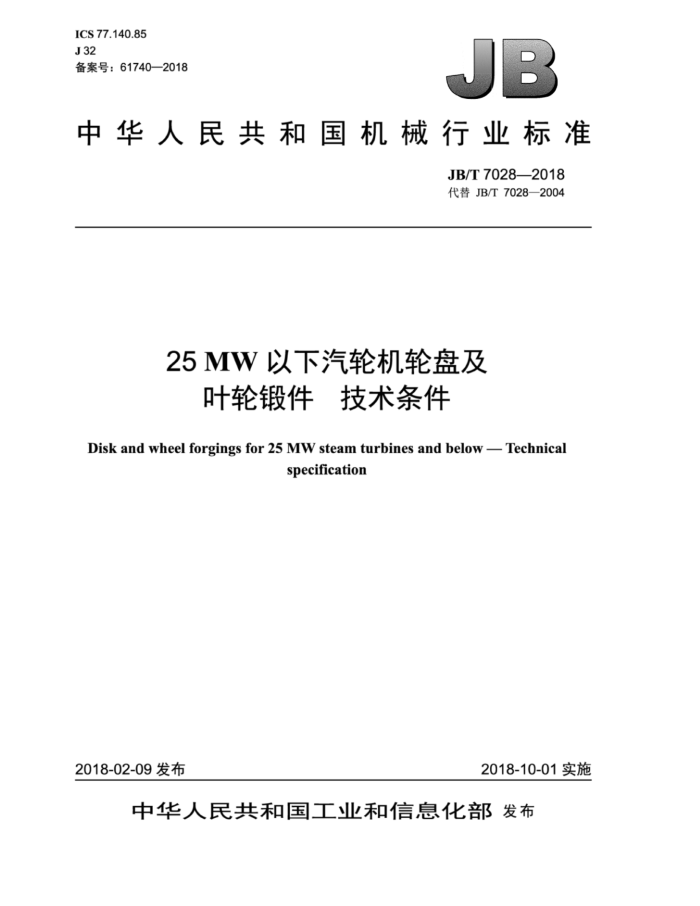

JB/T 7028-2018 代替 JB/T 7028—2004
25MW以下汽轮机轮盘及叶轮锻件技术条件
Disk and wheel forgings for 25 MW steam turbines and below—Technical specification
2018-10-01实施
2018-02-09发布
前 言
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替 JB/T 7028—2004《25 MW 以下汽轮机轮盘及叶轮锻件 技术条件》，与 JB/T 7028—2004相比主要技术变化如下∶
—增加了锻件订货图样上应标明"轮缘槽根直径"的要求（见3.2）;
—将"碱性电炉"改为"电炉"，增加了"经炉外精炼"的要求（见4.1，2004年版的4.1.1.1）;
—增加了"采用的锻造方法应尽可能使整个锻件得到均匀的组织结构"要求，将"敏粗前锻坯的轴向高度应至少为锻件厚度的两倍"修改为"锻件主截面锻造比应大于或等于3"（见4.2.2，2004年版的4.1.2.2）;
—增加了"锻件的轴线与钢锭的轴向中心线重合"的要求（见42.3）;
—增加了对残余应力不合格处理的规定（见4.3.3）;
—修改了性能热处理前对需粗加工的锻件的要求（见4.4.2，2004年版的4.1.4.1）;
—修改了表1中P和S含量，由"≤0.025"改为"≤0.020"∶25CNiMoV材料牌号的C含量由"0.22～0.28"修改为"0.20～0.28"（见表1，2004年版的表1）;
—修改了对成品化学成分分析的要求，删除了"在力学性能合格的情况下"的前提条件（见5.1.2，2004年版的4.2.2）;
—根据力学性能试验新标准的规定，修改了相应的力学性能符号（见表3，2004年版的表3）;
—修改了对残余应力测定的要求（见5.5，2004年版的4.5）;
—修改了对磁粉检测的要求，明确了对不同部位的要求（见5.6.2，2004年版的4.6.2）;
—增加了超声检测的技术要求中关于"单个分散缺陷"的注释（见5.6.3a））;
—修改了超声检测中对缺陷显示的描述;增加轮缘槽根加深25mm范围密集缺陷及当量直径大于3mm的单个分散缺陷的要求值，并修改了其他部位密集缺陷的要求值（见5.6.3c），2004 年版的4.6.3 c））;
—化学成分分析方法增加了GB/T4336《碳素钢和中低合金钢 多元素含量的测定 火花放电原子发射光谱法（常规法）》规定的方法（见6.1.4）;
—修改了残余应力测定规则（见6.5.1，2004年版的5.6.1）;
—删除了"磁粉检验由需方进行"的要求;磁粉检测部位由"锻件的轴孔及轮毂端面（必要时在全部表面）"改为"锻件的表面"，检测时机由"半精加工后"改为"精加工后"（见6.6.1，2004 年版的5.4）。
本标准由中国机械工业联合会提出。
本标准由全国大型铸锻件标准化技术委员会（SAC/TC 506）归口。
