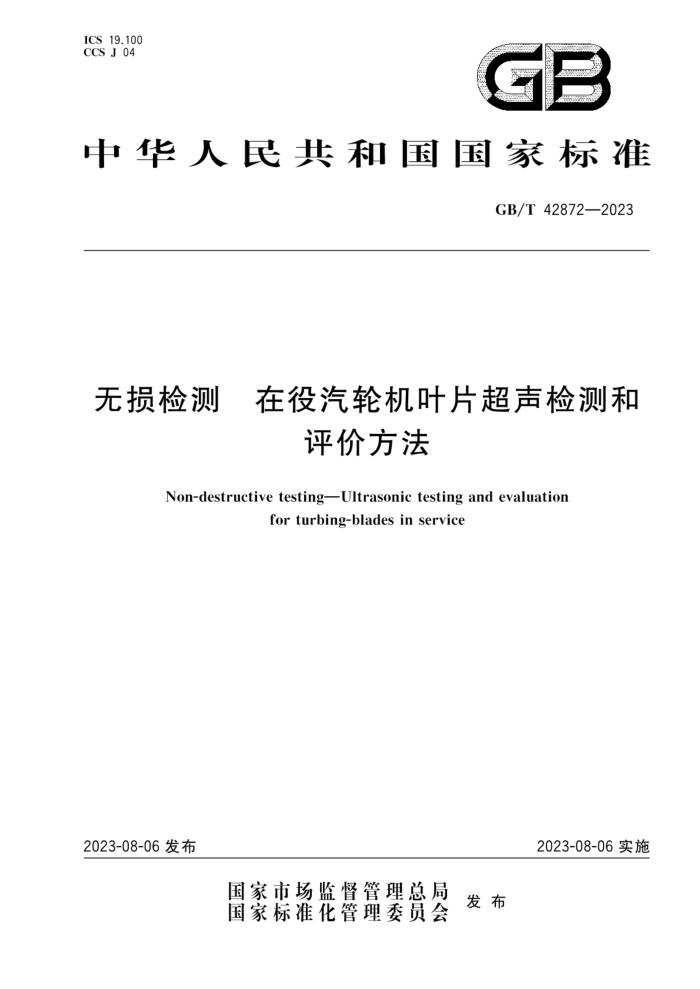

ICS 19.100
CCS J 04

中华人民共和国国家标准
GB/T 42872—2023
无损检测 在役汽轮机叶片超声检测和评价方法
Non-destructive testing—UItrasonic testing and evaluation
for turbing-blades in service
2023-08-06发布
2023-08-06实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 42872—2023
目次
前言 …………………………………………………………………………………………………………………I
1范围 ……………………………………………………………………………………………………………………1
2规范性引用文件 ……………………………………………………………………………………………1
3术语和定义 ……………………………………………………………………………………………………1
4一般规定 ……………………………………………………………………………………………………2
5检测 ……………………………………………………………………………………………………………4
6 缺欠测量和评定……………………………………………………………………………………………19
7 检测记录和报告………………………………………………………………………………………………20
附录 A(规范性)叶片对比试块……………………………………………………………………………21
附录 B(资料性)叶身表面波检测 …………………………………………………………………………22
附录C(资料性)叉形叶根表面波检测 ……………………………………………………………………23
附录 D(资料性)T形叶根横波检测…………………………………………………………………………25
附录 E(资料性)枞树形叶根表面波检测 …………………………………………………………………26
附录 F(资料性)菌形叶根横波检测 …………………………………………………………………………27
GB/T 42872—2023
无损检测 在役汽轮机叶片超声检测和评价方法
1 范围
本文件规定了在役汽轮机叶片应用A型脉冲反射式超声检测的一般规定、检测、缺欠测量和评定的要求。
本文件适用于汽轮机叶片(以下简称“叶片”)不拆卸状态下的在役检测，不适用于带涂层的叶片检测。安装阶段的叶片超声检测参照本文件执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 9445 无损检测 人员资格鉴定与认证
GB/T12604.1 无损检测 术语 超声检测
GB/T19799.1 无损检测 超声检测1号校准试块GB/T 27664.1 无损检测 超声检测设备的性能与检验第1部分：仪器GB/T 27664.2 无损检测 超声检测设备的性能与检验第2部分：探头GB/T 27664.3 无损检测 超声检测设备的性能与检验第3部分：组合设备JB/T 8428 无损检测 超声试块通用规范
3 术语和定义
GB/T 12604.1界定的以及下列术语和定义适用于本文件。
3.1
探头前沿长度 front distance of angle probel₀
斜探头声束入射点至探头前端面的水平距离。
3.2
外露高度 exposed heighth₀
装配好的叶片其轮缘外露部分叶根的高度。
注：见图1。
