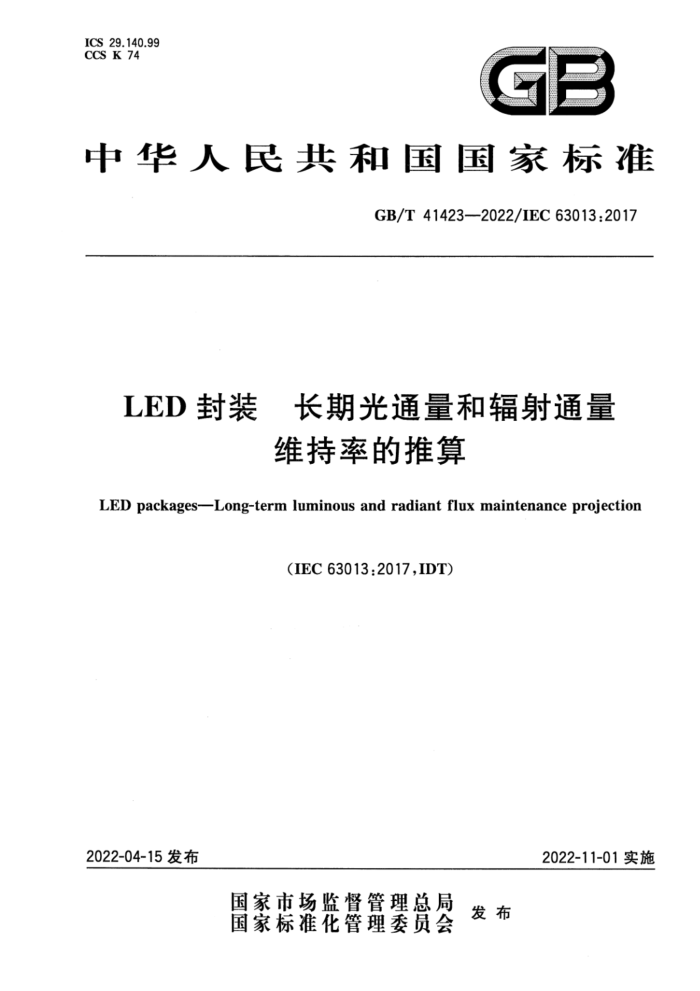

ICS 29.140.99 CCS K 74
中华人民共和国国家标准
GB/T 41423——2022/IEC 63013:2017
长期光通量和辐射通量
LED封装 十
维持率的推算
LED packages—Long-term luminous and radiant flux maintenance projection
(IEC 63013:2017,IDT)
2022-04-15发布
2022-11-01实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 41423—2022/IEC 63013:2017
LED封装 长期光通量和辐射通量维持率的推算
1 范围
本文件规定了LED封装的光通量维持率的测试程序和条件。本文件还提供了根据收集到的有限的光通量维持率测试数据来推算光通量长期维持率的程序和条件（准则）。本文件同样适用于辐射通量和光量子通量长期维持率的推算。
本文件适用于普通照明和植物光照用LED封装。
本文件中的推算方法所使用的测试数据，按照ANSI/IES LM-80-20（LM-80）的方法收集所得。长期维持率的推算程序基于ANSI/IES TM-21-19（TM-21）中的指数拟合函数，且在 ANSI/IES TM-21-19的指数拟合函数不适用的情况下，给出了另一种边界函数程序。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC 62504 普通照明 LED产品和相关设备 术语和定义（Gencral lighting—Light emitting diode(LED)products and related equipment——Terms and definitions)
注：GB/T24826—2016 普通照明用LED产品和相关设备 术语和定义（IEC 62504：2014，IDT）
ANSI/IES TM-21-19 技术备忘录：LED光源长期光通量维持率的推算（Technical Memorandum：Projecting Long Term Lumen Maintenance of LED Light Sources)
ANSI/IES LM-80-20 IES认可的方法：LED封装、阵列和模块的光通量和颜色维持率的测试方法（IES Approved Method： Measuring LuminousFlux and Color Maintenance of LED Packages，Arrays and Modules)
3 术语和定义
IEC 62504界定的以及下列术语和定义适用于本文件。ISO和IEC的标准化术语数据库，地址如下：● IEC电子开放平台：http：//www.electropedia.org/● ISO在线浏览平台：http：//www.iso.org/obp 3.1
壳体温度 case temperature 制造商规定的热电偶接触点的温度值。
4 测试方法、数据收集和样本数量
应根据ANSI/IES LM-80-20规定方法收集光通量维持率的测试数据。
GB/T 41423—2022/IEC 63013:2017
当收集数据是用于光通量长期维持率推算时，建议采用小于1000 h间隔来测量光通量，测试周期宜超过6 000 h。
样本数量应符合 ANSI/IES TM-21-19规定。
5 长期光通量维持率的推算方法5.1 一般要求
本文件包含以下推算方法：
——指数拟合函数（Exponential fit function，EFF）；——边界函数（Border function，BF）。
应将EFF推算作为主要方法，仅当EFF的a≤0时，使用BF方法，见附录B（流程图）。
如果至少有一个温度条件下的数据导致使用 BF 方法（a≤0）时，则应使用 BF方法评估同一LED 封装的所有温度数据。
附录A描述了基于温度阿伦尼斯方程（TA-A）的温度加速方法。5.2 指数拟合函数（EFF）5.2.1 方法
如ANSI/IES TM-21-19所述，EFF方法基于如下假设，在早期光通量衰减模式结束后，可以使用指数曲线拟合函数来拟合和外推后续测试数据，拟合推算按公式（1）进行。
f(t)=Bexp(-at)
…………………………(1)
应根据ANSI/IESTM-21-19第5章进行光通量维持率的推算。5.2.2 准则
EFF法仅适用于正常衰减的数据（a>0），即推算曲线下降。如果数据拟合推算a≤0，即推算曲线“平坦或上升”，则应采用BF方法。5.3 边界函数（BF）5.3.1 方法
边界函数（BF）方法基于以下假设：指数模型是对实际光通量长期维持率的保守估计，并且在满足5.3.2要求时适用。
边界函数（BF）应按照附录C进行计算。
每个边界函数（BF）都有一个与之相关的寿命和光通量维持率的目标值。
与之相关的寿命目标值被认定为中值寿命，应为5 000h的倍数，光通量维持率的目标值应为70%、80%或90%。5.3.2 准则
如果：
——对于最后2000h或以上的数据，实际测试的光通量值大于根据边界函数计算的值，并且至少
有连续3个测量点的数据支撑；并且
——最后2000h测试数据的斜率值大于同一时间段边界函数的斜率（斜率计算按5.3.3进行）；那么，用BF方法推算出的相关中值寿命和光通量维持率的目标值可以用于LED封装的推算中值
