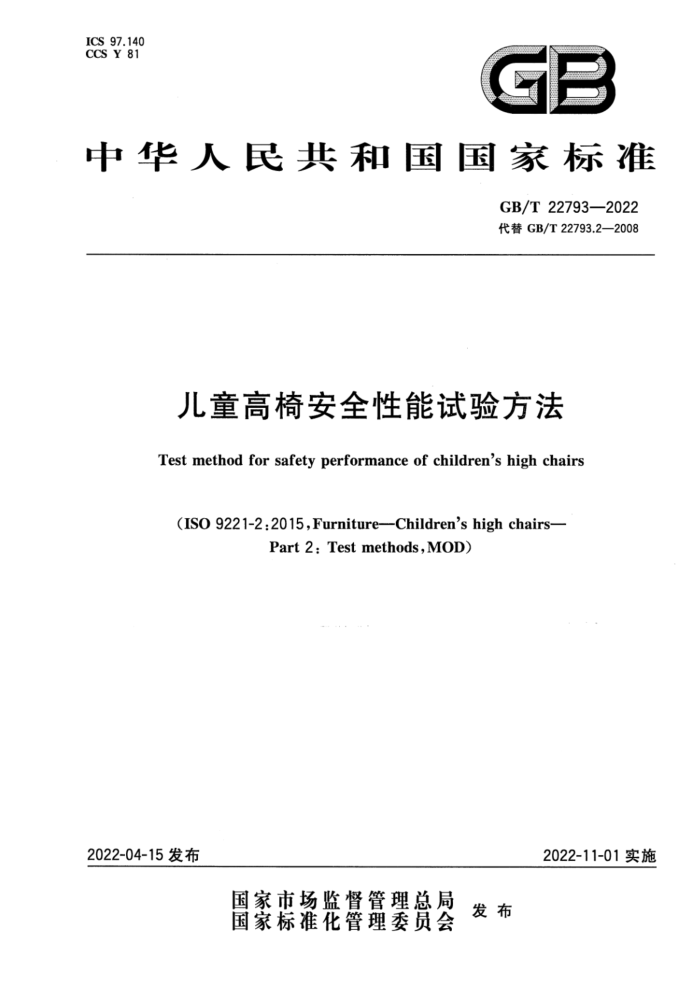

ICS 97.140 CCS Y 81
中华人民共和国国家标准
GB/T 22793——2022 代替 GB/T 22793.2—2008
儿童高椅安全性能试验方法Test method for safety performance of children's high chairs
(ISO 9221-2:2015,Furniture——Children's high chairs—Part 2: Test methods,MOD)
2022-04-15发布
2022-11-01实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 22793.2—2022
儿童高椅安全性能试验方法
1 范围
本文件规定了评定儿童高椅安全性能的试验方法。本文件适用于安装完好准备投入使用的儿童高椅。
本文件不适用于儿童高椅功能转化后的婴幼儿学步车、推椅、躺椅、摇椅等产品。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 531.1 硫化橡胶或热塑性橡胶 压人硬度试验方法 第1部分：邵氏硬度计法（邵尔硬度）(GB/T531.1—2008,ISO7619-1:2004,IDT)
GB/T 531.2 硫化橡胶或热塑性橡胶 压入硬度试验方法 第2部分：便携式橡胶国际硬度计法(GB/T531.2—2009,ISO7619-2:2004,IDT)
GB/T2411 塑料和硬橡胶 使用硬度计测定压痕硬度（邵氏硬度）（GB/T 2411—2008，ISO 868：2003,IDT)
GB 6675.2—2014 玩具安全 第2部分：机械与物理性能（ISO 8124-1：2000，MOD）
3 术语和定义
本文件没有需要界定的术语和定义。
4 一般试验条件4.1 试验前准备
按制造商说明装配好儿童高椅，使其为儿童可使用状态。
试验应在室内环境中进行，环境温度应为15℃～25℃。如试验环境温度超出该范围，则应在检验报告上记录其最大值和最小值。
儿童高椅按照交付状态试验，如果儿童高椅是可拆卸型的，应先按使用说明组装好。如果使用说明中有不同组合方式，试验应在最不利的组合件上进行。
注：不同组合方式，如倾斜靠背，座位高度，餐盘位置，轮子状态等。
试验前，应紧固可拆卸部件。试验中不可再次紧固，除非制造商提供的使用说明对此有特别要求。4.2 接合线的确定
儿童高椅接合线如图1所示。
当座位和椅背接触时，即为座位和椅背接合处的连线；当座位和椅背不相连时，接合线是椅背在座位上的投影线（见图1）。
GB/T 22793.2—2022
L
标引序号说明：LL———接合线；1 ———靠背；2 ——座位。
图1 接合线
当座位和椅背为吊床样式时，即为C点到曲面投影线的垂线（见图2）。
A
A
F
AC-CB %v
L
80 L
B
标引序号说明：AA———靠背的上边缘；BB——座位的前边缘；LL————接合线；
CL——C在垂直方向上的投影。
图2 吊床形式座位的接合线
4.3 试验顺序
除了6.7.3应在其他试验结束后进行外，所有试验应按照本文件所述顺序在同一个样品上进行。4.4 公差
除另有规定，应符合下列测量精度：——力值：士5%；————质量：±0.5%；————长度：士1.0 mm；——角度：±2°；
——加载垫的位置：士5mm。
力值可以用质量代替，其等量关系为：10 N=1kg。
GB/T 22793.2—2022
5 试验设备设施5.1 通用要求
除另有规定，实验室可以用任何合适的设备施加试验力，因为试验结果取决于正确施加的力而不取决于设备。静载荷应缓慢地施加，确保可以忽略其动态的影响。5.2 试验模型
直径为200mm、高度为300mm、质量为15kg的刚性圆柱体，其重心距离底部的高度为150mm，圆柱体所有边的倒圆半径为5mm。具有两个安全带固定点，其离底部的高度为150mm，并彼此在圆周上约成180°（见图3）。单位为毫米200±5
9F00c
标引序号说明：
1———倒圆半径：5 mm士1 mm；2———安全带固定点。图3 试验模型
5.3 冲击锤
由质量为6.5kg圆柱形物体锤头，直径为38mm、壁厚为2mm的钢管摆臂组成，摆臂与枢轴连接（见图4），枢轴与锤头重心之间的距离为1000 mm。摆臂转动的摩擦系数应很小，可忽略不计。
