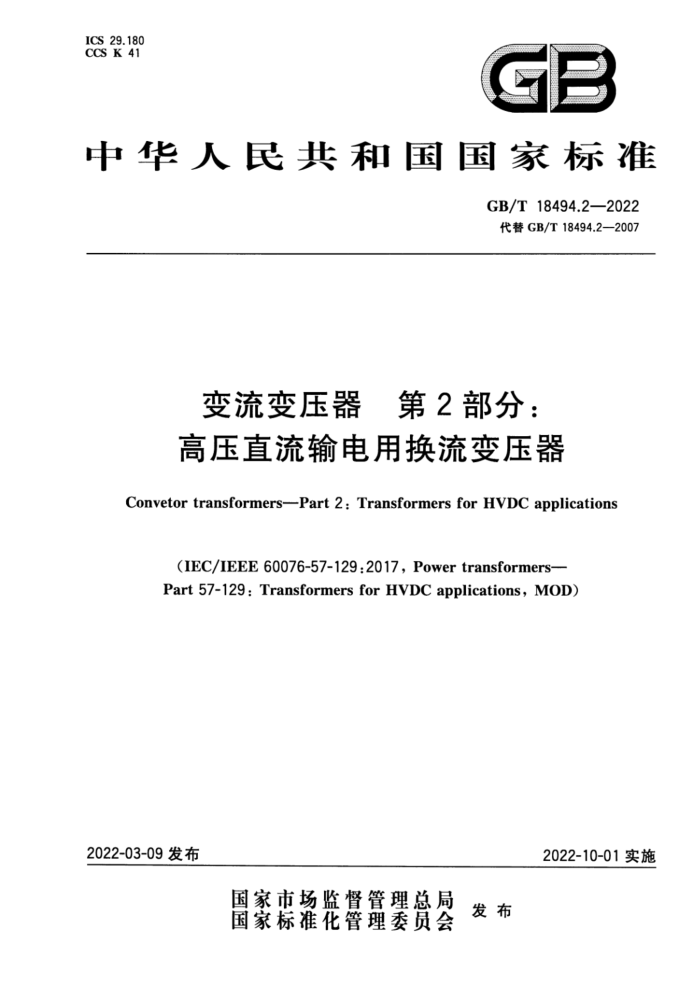

ICS 29.180 CCS K 41
中华人民共和国国家标准
GB/T 18494.2—2022 代替GB/T 18494.2—2007
变流变压器 第2部分：高压直流输电用换流变压器
Convetor transformers—Part 2:Transformers for HVDC applications
(IEC/IEEE 60076-57-129:2017,Power transformers—Part 57-129:Transformers for HVDC applications,MOD)
2022-03-09发布2022-10-01实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 18494.2—2022
变流变压器 第2部分：高压直流输电用换流变压器
1 范围
本文件规定了在高压直流（HVDC）输电系统包括背靠背应用中所使用的油浸式三相换流变压器和单相换流变压器的技术要求。
本文件适用于具有两个、三个或多个绕组的换流变压器。本文件不适用于：
——工业用变流变压器（见GB/T18494.1）；——牵引用变流变压器（见GB/T25120）；————柔性直流输电用变压器（见GB/T37011）。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1094.1—2013 电力变压器 第1部分：总则（IEC 60076-1：2011，MOD）
GB/T1094.2 电力变压器 第2部分：液浸式变压器的温升（GB/T 1094.2—2013，IEC 60076-2：2011,MOD)
GB/T1094.3—2017 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙（TEC 60076-3：2013,MOD)
GB/T1094.5 电力变压器 第5部分：承受短路的能力（GB/T 1094.5—2008，IEC 60076-5：2006,MOD)
GB/T 1094.7 电力变压器 第7部分：油浸式电力变压器负载导则（GB/T 1094.7—2008，IEC 60076-7:2005,MOD)
GB/T1094.10 电力变压器 第10部分：声级测定（GB/T 1094.10—2003，IEC 60076-10：2001，MOD)
GB/T 1094.18 电力变压器 第 18 部分：频率响应测量（GB/T 1094.18—2016，IEC 60076-18：2012,MOD)
GB/T 2900.95 电工术语 变压器、调压器和电抗器（GB/T 2900.95—2015，IEC 60050-421：1990,NEQ)
GB/T 4109 交流电压高于1000 V的绝缘套管（GB/T 4109—2008，IEC 60137 Ed.6.0，MOD）GB/T 7354 高电压试验技术 局部放电测量（GB/T 7354—2018，IEC 60270：2000，MOD）GB/T 10230.1 分接开关 第1部分：性能要求和试验方法（GB/T 10230.1—2019，IEC 60214-1：2014,MOD)
JB/T501 电力变压器试验导则
IEC/IEEE 65700-19-03 直流用套管（Bushings for DC application）
1
GB/T 18494.2—2022
3 术语和定义
GB/T 1094.1和 GB/T 2900.95界定的以及下列术语和定义适用于本文件。注：在文本中有使用词汇“油”的地方，也可理解为变压器的绝缘液体。3.1
阀侧绕组 valve side winding 与换流器连接的绕组。3.2
网侧绕组 line side winding 与交流电网连接的绕组。
注：在其他标准中，阀侧可被表示为DC侧，网侧可被表示为AC侧。
4 符号
下列符号适用于本文件：f———额定频率，亦即基波频率；fx——h次谐波频率；
Fx——h次谐波下损耗的附加系数；
f.——用于测定涡流损耗分布的频率，不小于150 Hz；FsE——结构件中杂散损耗的附加系数；FwE———绕组涡流损耗的附加系数；h————谐波次数；
I————额定频率下与绕组在运行中负载损耗等效的正弦电流方均根值，用于温升试验；Ix——h次谐波电流；
ILx——在特定负载条件以及相关谐波电流频谱下，从基波电流到第49次谐波电流平方和的平
方根：
IL=-√&G213C49是计算的最高次谐波》
注：在标称负载条件下ILx等于I，，但是也可用于其他负载条件（例如过负荷）。
I.————额定电流，绕组标称运行电流方均根值，包括谐波，与上面的Iu按相同方法计算，用于定义
额定阻抗；
I.2R ————额定电流下的电阻损耗；I，————频率f，下的负载损耗试验电流；kx———电流Ix与额定电流I，的比值；
Kwx——基波频率下由涡流损耗引起的绕组附加损耗p.u.；
N————从直流线路的中性点至与变压器连接的整流桥间所串接的六脉波桥的数量；P——基波频率（50 Hz或60 Hz）及额定电流下的总负载损耗；Puc——确定总损耗保证值的负载损耗；Pur——运行条件下总负载损耗的计算值；PN——总运行负载损耗；PNL——总空载损耗；
