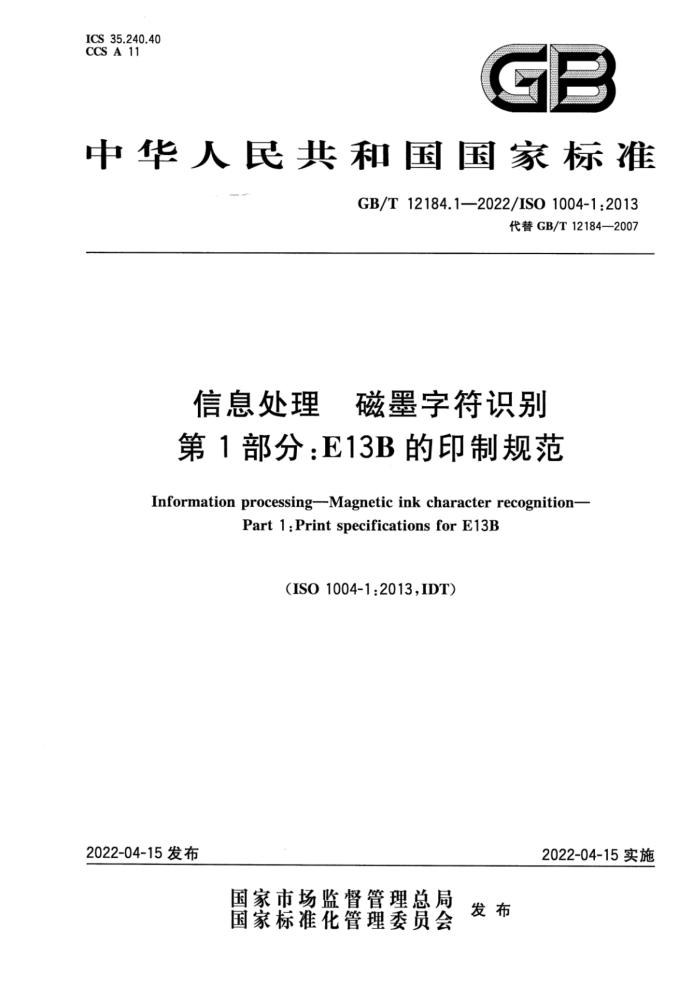

ICS 35.240.40 CCS A 11
中华人民共和国国家标准
GB/T 12184.1—2022/ISO 1004-1:2013
代替GB/T 12184—2007
信息处理 磁墨字符识别第1部分：E13B的印制规范Information processing——Magnetic ink character recognition—Part 1:Print specifications for E13B
(ISO 1004-1:2013,IDT)
2022-04-15发布
2022-04-15实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 12184.1—2022/ISO 1004-1:2013
信息处理 磁墨字符识别第1部分：E13B的印制规范
1 范围
本文件规定了由磁墨印制的E13B字符（包括十个数字以及四个特殊符号）的形状、尺寸、磁性信号电平和公差，描述了各种已知的印制缺陷，印制注意事项以及公差。
本文件适用于E13B磁墨字符的识别。
2 规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
本文件没有需要界定的术语和定义。4 字符配置4.1 标识
标准磁墨字符应由十个数字和四个特殊符号组成，并按表1要求分别标识。
表1 E13B字符的标识
名称
字符外观
-(1)
F
二（2）
三（3）
m
四（4）
~
五（5）
5
六（6）
l
七（7）
c
八（8）
6
九（9）
F
零（0）
o
符号1（Transit）
符号2（Amount）
=
符号3（On-us）
II
符号4（Dash）
Ⅲ
GB/T 12184.1——2022/ISO 1004-1:2013
4.2 尺寸
十个数字和四个特殊符号印制字符的具体尺寸和基准中心线，应见图1～图14，英寸和毫米的单位换算见附录D中表D.1和表D.2。
字符设计矩阵见图15。除字符0外，所有圆角半径均为0.165mm。所有圆角应与相邻边缘衔接。平均边缘的公差为士0.038 mm。横线最小宽度为0.279mm，此最小尺寸不适用于竖线（见7.5）。
5 字符间距与对齐
5.1 间距5.1.1 字符间距
相邻字符的右侧平均边缘间距应为3.175mm±0.254mm，见图16。“平均边缘”的定义见7.2。5.1.2 累积公差
任何普通域内的间距累积公差不应超过限定此域的边界。5.1.3 特殊情况
若同一域内两个字符由一个空格隔开，累积间距通常为6.35mm士0.508mm。
当无法保证印制满足相邻字符的间距且仅当周围空格用作安全隔带的情况下，在城内或城间应允许士1.558 8 mm 的额外间距公差。如果未使用完整空格，相邻字符间距应不小于2.921 mm且不大于4.064 mm。5.2 对齐5.2.1 基准
对齐是指在给定域内，某一字符参照相邻字符的相对垂直位置。每个字符的水平中心线见图1～图14。这些中心线旨在建立所有字符的垂直对齐，所有字符均按照同一水平中心线设计。5.2.2 公差
任何域内一行对齐的印制字符，两个相邻字符底端边缘的垂直距离不应超过0.762mm（见图17）。以上公差不应累积到使该域超过6.35mm印码带的范围。
对于底端到不了“基准线”的符号（符号3和符号4，见图13和图14），水平中心线的公差范围应为0.762 mm。
6 字符倾斜
允许字符倾斜的最大角度应为士1.5°（与票据边缘法线的夹角），见图18。
