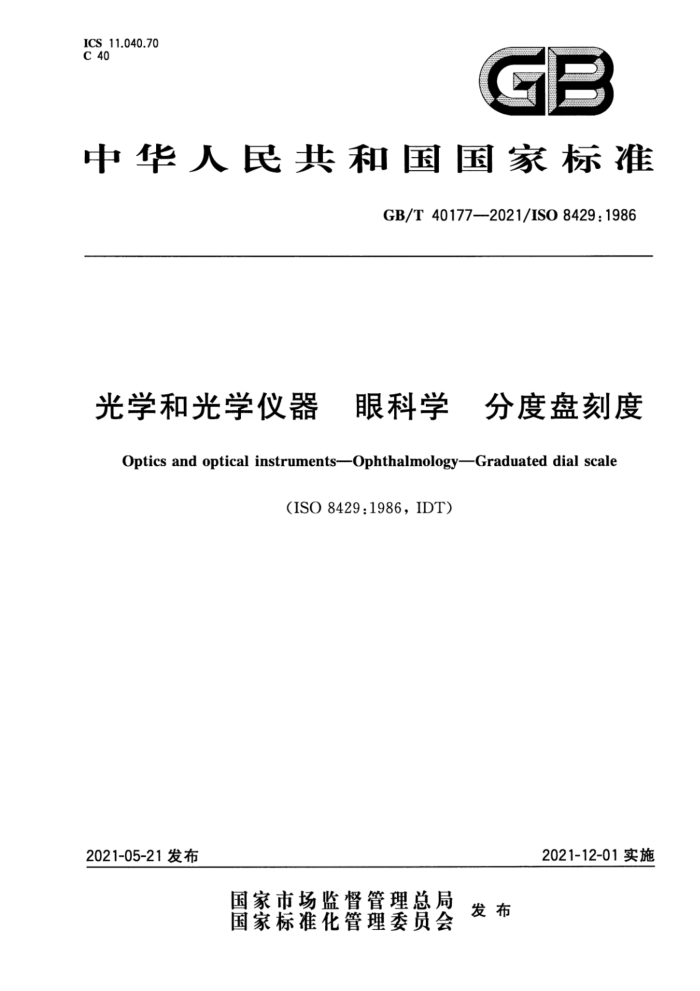

ICS 11.040.70 C 40
中华人民共和国国家标准
GB/T 40177—2021/ISO 8429:1986
光学和光学仪器 眼科学 分度盘刻度Optics and optical instruments——Ophthalmology——Graduated dial scale
(ISO 8429:1986,IDT)
2021-12-01实施2021-05-21发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 40177——2021/ISO 8429:1986
光学和光学仪器 眼科学 分度盘刻度
1 范围
本标准对人眼光学参数和人眼矫正镜片测量仪器中的刻度、分划板或其他显示方式设计时使用的角度坐标系进行了规定。
2 系统描述
本标准规定的坐标系，有时也被称作TABO系统，描述如下：
a） 用于描述人眼屈光不正或者接触镜片/眼镜镜片折射效应时，柱镜轴位的角度方向；b） 用于描述接触镜片/眼镜镜片在极坐标系下的棱镜效应时，棱镜基底的角度方向；c） 用于描述某一表而（如：角膜或透镜）的曲率时，主曲率子午线的角度方向。
无论是对右眼还是左眼，坐标系都是一样的。当使用这个坐标系时，它被描述为一个人从外部观察眼睛和眼镜镜片（正确地放置在眼睛前面）时所看到的样子。
坐标系的0°轴位是水平的，如果数字是从0°开始到360°，0°轴位通常是在水平轴的右边部分，逆时针方向角度值增加90°对应于垂直轴。当用于定义柱镜轴位或主曲率子午线方向时，角度值应表示为0°～180°的数值。当用于定义棱镜基底取向时，用棱镜基底与TABO圆环接触的点来表示，角度值应表示为0°～360°的数值。
3 举例
使用上述条款2所述的坐标系，设计的分度盘刻度示例如图1所示。虽然它是以特定的角度分度进行设计显示的，但这并不意味着其他设计不能使用，这也不是本标准的范围和意图。R 1010090 80 706 0100908070
4
左眼
右眼
图1 分度盘刻度示例
