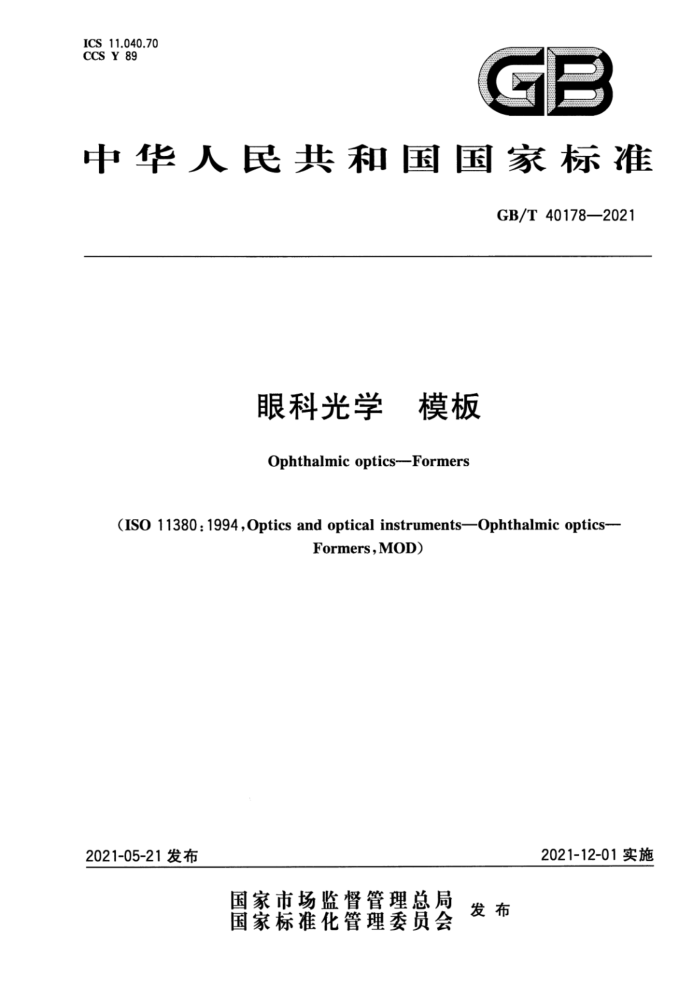

ICS 11.040.70 CCS Y 89
中华人民共和国国家标准
GB/T 40178—2021
眼科光学 模板Ophthalmic optics-Formers
(ISO 11380:1994,Optics and optical instruments—Ophthalmic optics—Formers,MOD)
2021-12-01实施
2021-05-21发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 40178-2021
眼科光学 模板
1 范围
本文件规定了在镜片割边时割边仪器所用的模板的特性。本文件适用于在镜片割边时割边仪器所用的模板。本文件不适用于镜片附加处理所需的单独模板，例如磨制。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 26397 眼科光学 术语（GB/T 26397—2011，ISO 13666：1998，MOD）
3 术语和定义
GB/T 26397界定的术语和定义适用于本文件。
4 模板类型
4.1 总则
根据镜片尺寸模板（见4.2）或镜圈尺寸模板（见4.3）区分镜片模板。应选择尺寸稳定的材料和厚度。4.2 镜片尺寸模板
镜片尺寸模板是与要制成的眼镜镜片具有相同尺寸和形状的模板。
它们可以配置成特定框架样式【见图1a）】中的每一种尺寸，也可以配置成一个特殊尺寸，用于指定尺寸范围（包括更大的和更小的尺寸）【见图1b）】。4.3 镜圈尺寸模板
镜圈尺寸模板是与要制成的眼镜镜片具有相同形状的模板，但其比成品镜片尺寸小一个标准倒角。它们应能够用手牢固地安装到镜圈中，而不会改变其尺寸或形状，并且在镜圈和模板之间没有可视的间隙。
5 模板固定孔尺寸要求
尺寸要求应使用图2中给出的尺寸和公差。
标称尺寸和形状相同的两个模板的固定孔，在圆周上的任何对应点的尺寸互差不应超过0.2mm。注：基于全球使用的模板固定孔标准尺寸如图1所示。
