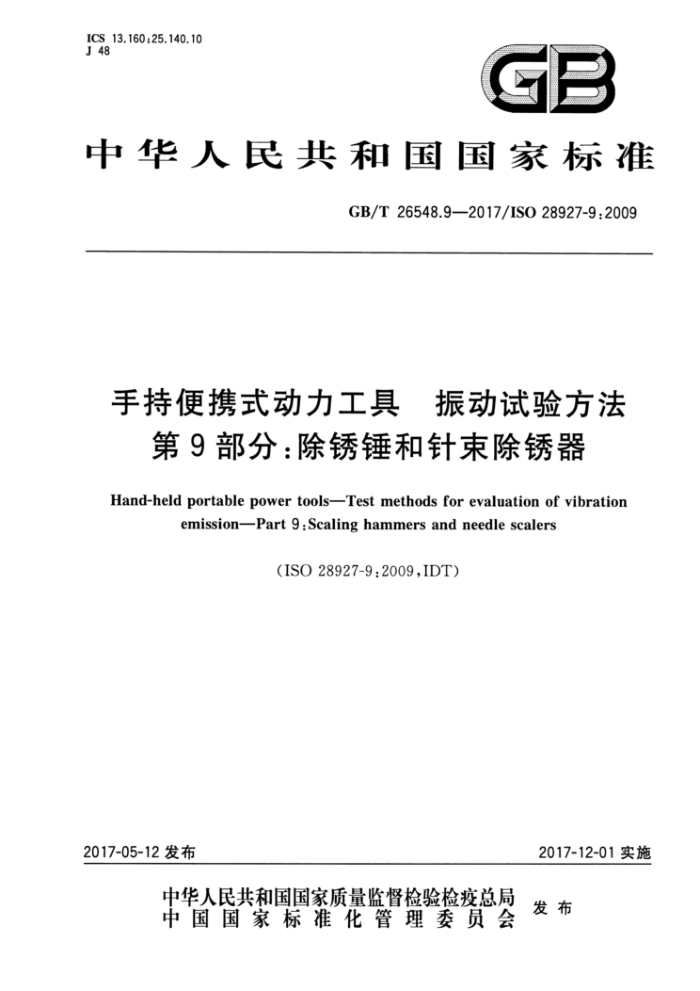

ICS 13.160;25.140.10 J 48
中华人民共和国国家标准
GB/T 26548.9—2017/ISO 28927-9:2009
手持便携式动力工具 振动试验方法第9部分：除锈锤和针束除锈器
Hand-held portable power tools-Test methods for evaluation of vibration emission—Part 9:Scaling hammers and needle scalers
(ISO 28927-9:2009,IDT)
2017-12-01实施2017-05-12发布
中华人民共和国国家质量监督检验检疫总局发布
中 国 国 家 标 准 化 管 理 委 员 会
GB/T 26548.9—2017/ISO 28927-9:2009
手持便携式动力工具 振动试验方法第9部分：除锈锤和针束除锈器
1 范围
GB/T 26548的本部分规定了手持式动力驱动除锈锤和针束除锈器手柄部位手传振动辐射测量的试验方法，确定了在规定的试验条件下操作机器时手柄握持部位振动大小的型式检验程序。其测得的结果用来比较相同型式不同型号机器的振动量。
本部分适用于以压缩空气或其他动力驱动，借助于往复作业工具或针束在各种材料上进行去除油漆、锈斑或氧化皮作业的雕刻笔、凿毛机、除锈锤和针束除锈器（见第5章）。
注：为避免混淆“动力工具”和“插入工具”，本部分通篇采用“机器”代替“动力工具”。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6247.2—2013 凿岩机械与便携式动力工具 术语 第2部分：液压工具（ISO 17066：2007,IDT)
GB/T 25631——2010 机械振动 手持式和手导式机械 振动评价规则（ISO 20643：2005，IDT）ISO 630：1995结构钢钢板、钢带、型钢（Structural steels—Plates、wide flats、bars、sections and profiles)
ISO 2787：1984 回转和冲击式气动工具 性能试验（Rotary and percussive pneumatic tools—Performance tests)
ISO 5349：2001（所有部分） 机械振动 人体暴露于手传振动的测量和评定（Mechanical vibration—Measurement and evaluation of human exposure to hand-transmitted vibration)
ISO 5391：2003 气动工具和机械 词汇（Pneumatic tools and machines—Vocabulary）EN 12096：1997 机械振动 振动辐射值的标示和验证（Mechanical vibration—Declaration and verification of vibration emission values)
3 术语、定义和符号
GB/T 6247.2—2013、GB/T 25631——2010和ISO 5391：2003界定的以及下列术语、定义和符号适用于本文件。3.1 术语和定义3.1.1
针束除锈器 needle scaler
装有做往复运动的金属针束用于去除锈斑和氧化皮的机器。注：改写ISO5391：2003，定义2.2.3。
GB/T 26548.9—2017/ISO 28927-9:2009 3.1.2
除锈锤 scaling hammer
通过单个或多个做往复运动的作业工具进行清除锈斑、氧化皮、油漆等作业的机器。注：改写ISO5391：2003，定义2.2.2。3.1.3
凿毛机 scabbler
用于光滑混凝土层面的剔除，以便新层面牢固附着，或用于金属表面处理，插入工具是一个做往复运动的活塞。3.1.4
雕刻笔 engraving pen
装有高速做往复运动的金属针，用于刻标记的冲击式机器。【ISO 5391：2003，定义2.2.4】3.2 符号
下列量和单位符号适用于本文件。
符号
说 明
单位
ah
频率计权手传振动的均方根（r.m.s）单轴向加速度值
m/s²
alo
频率计权均方根加速度的总振动值，是ax在X、Y、Z轴上分量的平方和的根
m/s²
at
同一名操作者在同一握持位置的aw.值的算术平均值
m/s²
95
所有操作者在同一个握持位置的a值的算术平均值
m/22
an
多台机器上对于同一个握持位置的a、值的算术平均值
m/s²
am
标示的振动辐射值
m/s²
se-1
一组试验的标准偏差（针对于一件样品，s）
m/s²
oR
可复现性标准偏差（针对于一个统计总体，σ）
m/32
C.
一组试验的变异系数
F
不确定度
m/s²
4 基本准则和振动试验方法
本部分以GB/T25631的要求为基础，其结构除附录外在条款标题和编号等方面都与GB/T25631 相对应。
附录A提供了试验报告的样式，附录B是不确定度K的确定方法。
5 机器种类的描述
本部分适用于借助往复运动的作业工具或针束，去除各种材料上的油漆、锈斑或氧化皮的手持式机器。
图1～图5所示为本部分所涵盖的典型除锈锤和针束除锈器实例。
