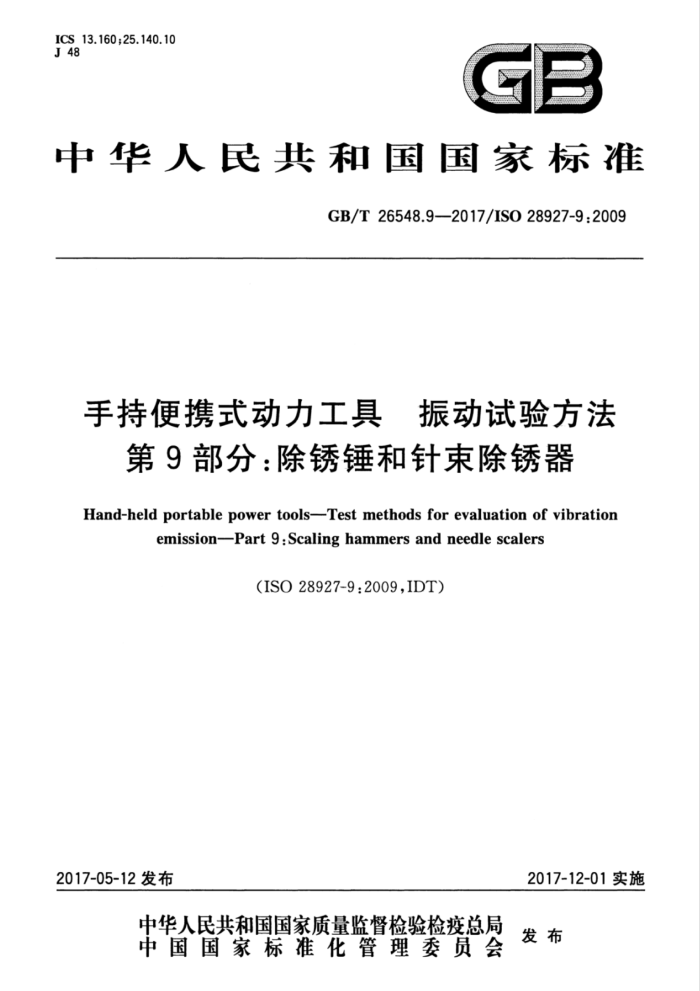

ICS,13.160;25.140.10 J 48
GP
中华人民共和国国家标准
GB/T26548.9—2017/ISO28927-9:2009
手持便携式动力工具 ：振动试验方法
第9部分：除锈锤和针束除锈器
Hand-held portable power tools-Test methods for evaluation of vibration
emission-Part9:Scalinghammersandneedlescalers
(ISO 28927-9:2009,IDT)
2017-05-12发布
2017-12-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26548.9—2017/IS028927-9:2009
前言
GB/T26548《手持便携式动力工具振动试验方法》分为以下几部分：
第1部分：角式和端面式砂轮机；第2部分：气扳机、螺母扳手和螺丝刀；第3部分：抛光机，回转式、滑板式和复式磨光机；第4部分：直柄式砂轮机；
一第5部分：钻和冲击钻；
第6部分：夯实机；第7部分：冲剪机和剪刀；第8部分：往复式锯、抛光机和锉刀以及摆式或回转式锯；第9部分：除锈锤和针束除锈器；第10部分：冲击式凿岩机、锤和破碎机；
第11部分：石锤；
第12部分：模具砂轮机。 本部分为GB/T26548的第9部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO28927-9：2009《手持便携式动力工具振动试验方法 第9部分：
除锈锤和针束除锈器》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T700-2006碳素结构钢（ISO630：1995，NEQ） GB/T5621一2008凿岩机械与气动工具性能试验方法（ISO2787：1984，MOD） -GB/T6247.1一2013凿岩机械与便携式动力工具术语第1部分：凿岩机械、气动工具和气动机械（ISO5391：2003，MOD） GB/T14790（所有部分）机械振动 1人体暴露于手传振动的测量与评定ISO5349（所有部分
本部分做了下列编辑性修改：
将国际标准中的“bar"换算成“MPa”（1bar=0.1MPa）；改正了国际标准图4的图题错误，将“枪柄式除锈锤”改为“枪柄式针束除锈器”；改正了国际标准图9的图题错误，将“枪柄式除锈锤测量位置”改为“枪柄式针束除锈器测量位置”。
-
本部分由中国机械工业联合会提出。 本部分由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173)归口。 本部分起草单位：国家气动产品质量监督检验中心、天水凿岩机械气动工具研究所。 本部分主要起草人：惠伟安、王建祖、路波、李贵杰。
I GB/T26548.9—2017/ISO28927-9:2009
手持便携式动力工具振动试验方法
第9部分：除锈锤和针束除锈器
1范围
GB/T26548的本部分规定了手持式动力驱动除锈锤和针束除锈器手柄部位手传振动辐射测量的试验方法，确定了在规定的试验条件下操作机器时手柄握持部位振动大小的型式检验程序。其测得的结果用来比较相同型式不同型号机器的振动量。
本部分适用于以压缩空气或其他动力驱动，借助于往复作业工具或针束在各种材料上进行去除油漆、锈斑或氧化皮作业的雕刻笔、凿毛机、除锈锤和针束除锈器（见第5章）。
注：为避免混滑“动力工具”和“插入工具”，本部分通篇采用“机器”代替“动力工具”。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6247.2—2013 凿岩机械与便携式动力工具术语第2部分：液压工具（ISO17066： 2007,IDT)
GB/T 25631-2010 机械振动手持式和手导式机械振动评价规则（ISO20643：2005，IDT） ISO630:1995结构钢钢板、钢带、型钢（Structuralsteels-Plates、wideflats、bars、sectionsand
profiles)
ISO2787:1984 回转和冲击式气动工具性能试验（Rotaryandpercussivepneumatictools- Performance tests)
ISO5349：2001（所有部分）机械振动人体暴露于手传振动的测量和评定（Mechanicalvibration- Measurement and evaluation of human exposure to hand-transmitted vibration)
ISO5391：2003气动工具和机械词汇（Pneumatictoolsandmachines—Vocabulary） EN12096：1997机械振动振动辐射值的标示和验证（Mechanicalvibration一Declarationand
verificationofvibration emissionvalues)
3术语、定义和符号
GB/T6247.2—2013、GB/T256312010和ISO5391：2003界定的以及下列术语、定义和符号适用于本文件。 3.1术语和定义 3.1.1
针束除锈器needlescaler 装有做往复运动的金属针束用于去除锈斑和氧化皮的机器。 注：改写ISO5391；2003，定义2.2.3。
1 GB/T26548.9--2017/IS028927-9:2009
3.1.2
除锈锤 scalinghammer 通过单个或多个做往复运动的作业工具进行清除锈斑、氧化皮、油漆等作业的机器。 注：改写ISO5391：2003，定义2.2.2。
3.1.3
凿毛机 scabbler 用于光滑混凝土层面的剔除，以便新层面牢固附着，或用于金属表面处理，插人工具是一个做往复
运动的活塞。 3.1.4
雕刻笔 engravingpen 装有高速做往复运动的金属针，用于刻标记的冲击式机器。 [ISO5391:2003，定义2.2.4]
3.2 2符号
下列量和单位符号适用于本文件符号 a bw 额率计权手传振动的均方根(r.m.s)单轴向加速度值 a hv 频率计权均方根加速度的总振动值，是α在X、Y、Z轴上分量的平方和的根 anv 同一名操作者在同一握持位置的α值的算术平均值 ab 所有操作者在同一个握持位置的α值的算术平均值
单位 m/s2 m/s2 m/s m/s? m/s* m/s2 m/s2 m/s?
说 明
a 多台机器上对于同一个握持位置的α值的算术平均值 α hd 标示的振动辑射值
组试验的标准偏差（针对于一件样品，s）
51 OR 可复现性标准偏差（针对于一个统计总体，) C.
-
一-组试验的变异系数
-
m/ s?
K 不确定度
基本准则和振动试验方法
本部分以GB/T25631的要求为基础，其结构除附录外在条款标题和编号等方面都与GB/T25631 相对应。
附录A提供了试验报告的样式，附录B是不确定度K的确定方法。
5机器种类的描述
本部分适用于借助往复运动的作业工具或针束，去除各种材料上的油漆、锈斑或氧化皮的手持式机器。
图1～图5所示为本部分所涵盖的典型除锈锤和针束除锈器实例。
2 GB/T26548.9—2017/ISO28927-9:2009
图1雕刻笔
图2 直柄式针束除锈器
图3直柄式除锈锤 GB/T26548.9—2017/IS028927-9:2009
图4枪柄式针束除锈器
图5角式除锈锤（凿毛机）
6 振动特性描述
6.1 测量方向
手传振动应在正交坐标系的3个方向上测量并记录。每个手握位置的振动都应在如图6～图10 所示的3个方向上同时测量。 6.2 测量位置
测量应在操作者通常握持机器并施加推力的位置上进行。对于单手操作的机器只需在一个点上测量即可。
规定的传感器位置应尽可能靠近手的拇指和食指之间。这个位置也适用于正常操作中用两手握持机器的位置。只要有可能，测量都应在此规定的位置上进行。
传感器的补充位置规定在手柄端内端尽可能靠近规定位置的侧面上。如果传感器的规定位置无法使用，则应使用补充位置。
在减振手柄上也应使用传感器的规定位置和补充位置。 针对此类不同型式机器通常所采用的握持位置，图6图10给出了传感器的规定位置与补充位置
及测量方向。
