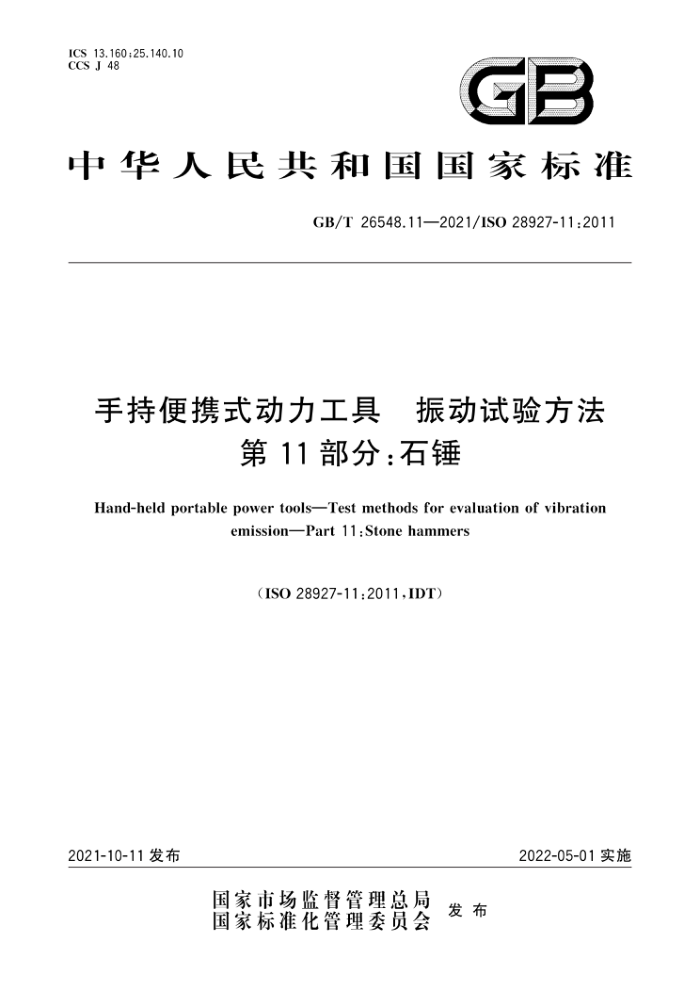

ICS 13.160;25.140.10 CCS J 48
G
中华人民共和国国家标准
GB/T 26548.11—2021/ISO 28927-11:2011
手持便携式动力工具 振动试验方法
第 11部分：石锤
Hand-held portable power toolsTest methods for evaluation of vibration
emissionPart 11 : Stone hammers
(ISO 28927-11 :2011,IDT)
2022-05-01实施
2021-10-11发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 26548. 11—2021/ISO 28927-11:2011
目 次
前言引言
II N
范围 2 规范性引用文件 3 术语、定义和符号
基本准则和振动试验方法机器种类的描述振动特性描述 7 仪表要求 机器的试验和运转条件
1
5
6
8
9测量规程和测量的有效性 10　测试报告附录A（资料性） ，石锤振动试验报告格式附录B（规范性）不确定度的确定参考文献
1
13
.
15 GB/T 26548. 11—2021/ISO 28927-11:2011
前言
本文件按照GB/T 1.1一2020《标准化工作指导第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T 26548 的第11部分。GB/T 26548已经发布了以下部分：
第1部分：角式和端面式砂轮机；第2部分：气扳机、螺母扳手和螺丝刀；第3部分：抛光机，回转式、滑板式和复式磨光机；第4部分：直柄式砂轮机；第5部分：钻和冲击钻；第6部分：夯实机；第 7部分：冲剪机和剪刀; 第8部分：往复式锯、抛光机和锉刀以及摆式或回转式锯；第9部分：除锈锤和针束除锈器；第10部分：冲击式凿岩机、锤和破碎器；
一
一
一
一
一
一第11部分：石锤; 第12部分：模具砂轮机。 本文件使用翻译法等同采用ISO 28927-11:2011《手持便携式动力工具　振动试验方法　第11部
分：石锤》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T 5621—2008　凿岩机械与气动工具　性能试验方法(ISO 2787:1984,MOD) -GB/T 6247.1一2013　凿岩机械与便携式动力工具　术语　第1部分:凿岩机械、气动工具和气动机械(ISO 5391:2003,MOD) GB/T6247.2—2013　凿岩机械与便携式动力工具　术语　第2部分：液压工具（ISO 17066： 2007,IDT) GB/T 14790.1一2009机械振动　人体暴露于手传振动的测量与评价　第1部分：一般要求 (ISO 5349-1:2001,IDT) -GB/T14790.2一2014　机械振动　人体暴露于手传振动的测量与评价　第2部分：工作场所测量实用指南(ISO5349-2:2001,IDT) -GB/T25631—2010　机械振动　手持式和手导式机械　振动评价规则（ISO20643:2005， IDT)
本文件做了下列编辑性修改:
根据本文件中规范性引用的文件的具体情况，将第2章中ISO 5391:2003更改为ISO5391；将国际标准中的“bar"换算成“MPa”（1 bar=O.1 MPa）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173)归口。 本文件起草单位：浙江荣鹏气动工具股份有限公司、天水凿岩机械气动工具研究所、陕西气动王朝
工贸有限公司。
本文件主要起草人：李小荣、高学径、李永刚、杨发正、陈继龙、陈金玲。
II GB/T 26548.11—2021/ISO 28927-11:2011
引言
为测量手持便携式动力工具在预期使用中的手柄振动辐射值，以评估和管理操作者在使用机器作业时所面临的振动伤害风险，国际标准化组织拟制定ISO28927共 13部分的文件。目前已发布了 12部分的文件,第13部分文件正在制定之中。我国拟对ISO 28927的13 个部分文件均等同采用，制定为 GB/T 26548 对应各部分的文件。GB/T 26548 拟构成如下。
第1部分：角式和端面式砂轮机。涵盖配备防护罩，在各种材料上进行磨削、切割和粗磨的手持式机器。 第2部分：气扳机、螺母扳手和螺丝刀。涵盖拧紧和拧松螺纹紧固件的手持式机器。 第3部分：抛光机，回转式、滑板式和复式磨光机。涵盖以表面处理为目的而非以去除材料为目的的手持式机器。 第4部分：直柄式砂轮机。涵盖使用各种平型砂轮、双斜边砂轮、带芯磨头在各种材料上进行磨削和表面修整作业的手持式机器。
一一第5部分：钻和冲击钻。涵盖通过回转和冲击作用在各种材料上钻孔的手持式机器。 一第6部分：夯实机。涵盖用于铸造砂压实或冲压作业的手持式机器。 一第 7部分：冲剪机和剪刀。涵盖进行金属板材和复合材料板材剪切的手持式机器。 一第8部分：往复式锯、抛光机和锉刀以及摆式或回转式锯。涵盖安装有锉刀或抛光工具进行表
面修整的手持式机器，用来锯开板材、医用石膏或木材的手持式机器，或者是装有适用于锯开各种材料锯条的手持式机器，以及用来切割金属和复合材料的手持式机器。
一第9部分：除锈锤和针束除锈器。涵盖借助往复运动的作业工具或针束，去除各种材料上的油
漆、锈斑或氧化皮的手持式机器。
一一第10部分：冲击式凿岩机、锤和破碎器。涵盖在岩石和混凝土等坚硬材料上钻孔的手持回转
冲击式机器。 第11部分：石锤。涵盖通常为气动直柄式机器的石锤类手持式机器。 第12部分：模具砂轮机。涵盖通过装在夹头上的硬质合金毛刺刀或磨头在硬钢/塑料等不同材料上，进行修边操作的手持式机器。 第13部分：紧固件驱动工具。涵盖用于紧固件驱动的手持式机器。
本文件是 ISO 12100 中规定的 C类标准。 对于按照 C类标准的要求设计和制造的机器,当 C类标准的要求不同于 A类或B类标准中的要求
时,C类标准中的要求要优于其他类标准。
GB/T25631中给出了手持式和手导式机械振动测量的通用技术条件，GB/T 26548（所有部分）以该标准为基础,给出了手持便携式机器的振动试验方法，规定了机器在型式试验条件下的运行条件及对型式试验性能的其他要求。其标准结构和章的编号与 GB/T 25631 一致。
本文件采用了欧洲系列标准EN 60745 中首次采用的传感器基准定位方法，由于延续性的原因在描述上与GB/T 25631 不一致。传感器首选放置在靠近手的拇指和食指之间的区域，因为这个位置对操作者握持机器的干扰最小。
通常石锤在使用时产生的振动变化很大。对石锤来说，振动的主要来源是冲击作用，其振动特性的
差别是由机器的操作和所处理材料的差异造成的。支撑材料的不同也会引起振动方面的差异。本文件使用的工作程序是机器在石头表面作业。为了提高试验结果的再现性，试验材料的稳固支撑和插入工具的完好条件都是非常重要的。
IV
