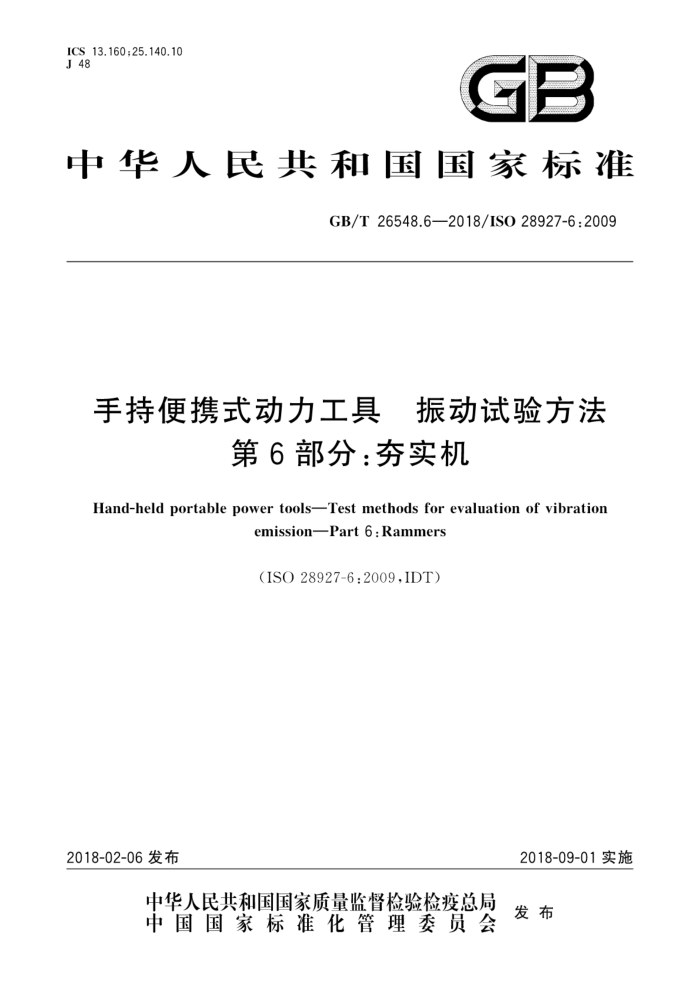

ICS13.160;25.140.10 J48
GB
中华人民共和国国家标准
GB/T26548.62018/IS028927-6:2009
手持便携式动力工具 振动试验方法
第6部分：夯实机
Hand-held portable power tools-Test methods for evaluation of vibration
emissionPart 6 : Rammers
(ISO28927-6:2009,IDT)
2018-02-06发布
2018-09-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26548.6—2018/ISO28927-6:2009
目 次
前言引言
范围规范性引用文件术语、定义和符号
2
3
基本准则和振动试验方法机器种类的描述振动特性描述仪表要求机器的试验和运转条件
4.
力
6
7
8
9测量规程和测量的有效性 10 测试报告· 附录A（资料性附录）夯实机振动试验报告格式附录B（规范性附录）不确定度的确定附录C（规范性附录）夯实机用吸能器的设计参考文献 +-.
.
11
13 GB/T26548.6—2018/ISO28927-6:2009
前言
GB/T26548《手持便携式动力工具 振动试验方法》分为以下几部分：
第1部分：角式和端面式砂轮机；第2部分：气扳机、螺母扳手和螺丝刀第3部分：抛光机，回转式、滑板式和复式磨光机；第4部分：直柄式砂轮机；一第5部分：钻和冲击钻；一第6部分：夯实机：一第7部分：冲剪机和剪刀：
-
第8部分：往复式锯、抛光机和锉刀以及摆式或回转式锯；
一
一第9部分：除锈锤和针束除锈器；
第10部分：冲击式凿岩机、锤和破碎机；第11部分：石锤；第12部分：模具砂轮机。
本部分为GB/T26548的第6部分。 本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用ISO28927-6：2009《手持便携式动力工具振动试验方法 第6部分：
实机》。
与本部分中规范性用的国际文件有一致性对应关系的我国文件如下：
GB/T5621一2008凿岩机械与气动工具性能试验方法（ISO2787：1984，MOD） GB/T6247.1一2013凿岩机械与便携式动力工具术语第1部分：凿岩机械、气动工具和气动机械（ISO5391：2003，MOD)
本部分做了下列编辑性修改：
将国际标准中的"bar"换算成"MPa”（1bar=O.1MPa）；更正了国际标准中表A.1实验条件的错误内容。
本部分由中国机械工业联合会提出。 本部分由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。 本部分起草单位：长沙矿冶研究院有限责任公司、天水凿岩机械气动工具研究所、湖南恒至凿岩科
技股份有限公司，东莞理工学院
本部分主要起草人：高波、王建祖、罗佑新、周梓荣、吴度希、双志、王建华、李贵杰、周斌
I GB/T26548.6—2018/ISO28927-6:2009
引言
本文件是ISO12100中规定的C类标准对于按照C类标准的要求设计和制造的机器，当C类标准的要求不同于A类或B类标准中的要求
时，C类标准中的要求要优于其他类标准。
GB/T25631中给出了手持式和手导式机械振动测量的通用技术条件，GB/T26548以该标准为基础，给出了手持便携式机器的振动试验方法，以及机器在型式试验条件下的运行和对型式试验性能的其他要求。其标准结构和章的编号与GB/T25631一致。
本部分采用了欧洲系列标准EN60745中首次采用的传感器基准定位方法，由于延续性的原因在描述上与GB/T25631不一致。传感器首选放置在靠近手的拇指和食指之间的区域，因为这个位置对操作者握持机器的干扰最小。
人们发现通常劵实机在使用时产生的振动变化很大。对劵实机来说，振动的主要来源是冲击作用，
其振动特性差别很大程度上是由于机器操作和所处理材料阻尼特性的差异造成的。
为了提供一个可给出较好的可再现性测量结果的试验方法，本部分采用了一种在吸能器上使用夯实机的工作方式，从而使其阻尼特性在试验过程中保持恒定。工作场所振动暴露的评定采用GB/T14790的程序。
所获得的值是型式试验值，用来表示机器在实际使用中典型振动量的上四分位数的平均值。然而，实际值有时变化很大，这取决于许多因素，包括操作者、工作任务以及插人工具或消耗品等。机器本身的保养状况可能也很重要。在真实工作状态下操作者和操作程序对低幅振动量的影响尤其严重。因此，低于2.5m/s的振动辐射值，在真实工作状态下不推荐评定。在这种情况下，建议用2.5m/s的振动量值来直接评估机器的振动。
如果特定工作场所要求精确值，那么有必要在此工作状况下按GB/T14790的规定进行测量。在实际工作条件下实测的振动值可能比用GB/T26548的本部分获得的值高，也可能低
在实际工况下，实机端部和劵实材料的不匹配容易产生较高的振动。
I GB/T26548.6—2018/IS028927-6:2009
手持便携式动力工具振动试验方法
第6部分：夯实机
1范围
GB/T26548的本部分规定了手持便携式动力驱动夯实机手柄部位手传振动辐射测量的试验方法，确定了型式试验状态下操作机器时手柄握持部位振动量的型式检验程序。其测得的结果用于比较相同型式不同型号机器的振动量。
本部分适用于由气动或其他动力驱动的夯实机、回填夯实机、爪型夯实机、捣砂器和地面捣固机（见第5章），其端部或锤头由诸如铸铁或橡胶材料制成，用于铸造厂、建筑工地等场所进行铸砂夯实或捣固作业。
注：为避免混淆“动力工具”和“插人工具”，本部分通篇采用“机器”代替“动力工具”。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6247.2一2013凿岩机械与便携式动力工具术语第2部分：液压工具（ISO17066： 2007.IDT)
GB/T14790.1一2009机械振动人体暴露于手传振动的测量与评价第1部分：一般要求
(ISO 5349-1:2001,IDT)
GB/T14790.2一2014机械振动人体暴露于手传振动的测量与评价第2部分：工作场所测量实用指南（ISO5349-2：2001，IDT）
GB/T25631一2010机械振动手持式和手导式机械振动评价规则（ISO20643：2005，IDT)） ISO2787:1984回转和冲击式气动工具性能试验（Rotaryand percussivepneumatic tools
Performance tests)
ISO5391：2003气动工具和机械词汇（Pneumatictoolsandmachines—Vocabulary） EN12096:19977 机械振动振动辐射值的标示和验证（Mechanicalvibration一Declarationand
verification of vibration emission values)
3术语、定义和符号
GB/T6247.2—2 2013GB/125631一2010和ISO5391：2003界定的以及下列术语定义和符号适用于本文件。 3.1术语和定义 3.1.1
夯实机rammer 回填捣固机backfill tamper 用于地面、铸造砂等压实的冲击式机器。 注：改写ISO5391：2003，定义2.2.8。
1 GB/T26548.6—2018/IS028927-6:2009
3.2 2符号
下列量和单位符号适用于本文件。 符号 al lhw 频率计权手传振动的均方根（r.m.s）单轴向加速度值 a hy 频率计权均方根加速度的总振动值，是αhw在α~、轴上分量的平方和的根 a h 同一名操作者在同一握持位置的αh值的算术平均值 ai 所有操作者在同一个握持位置的a值的算术平均值 ah 多台机器上对于同一个握持位置的α值的算术平均值 α hd 标示的振动辐射值
说 明
单位 m/s2 m/s2 m/s2 m/s2 m/s2 m/s2 m/s2 m/s2
组试验的标准偏差（针对于一件样品，$）
S # 1 OR 可再现性标准偏差（针对于一个统计总体） C.
-组试验的变异系数不确定度
K
m/s2
基本准则和振动试验方法
本部分以GB/T25631一2010的要求为基础，其结构除附录外在条款标题和编号等方面都与 GB/T25631—2010相对应。
附录A提供了试验报告的样式，附录B是不确定度K的确定方法，附录C是夯实机用吸能器的设计。
5机器种类的描述
本部分适用于铸造砂压实或冲压作业的手持式机器图1和图2所示为GB/T26548的本部分所涵盖的典型夯实机实例。
e
图1压实地面用夯实机
2 GB/T26548.6—2018/ISO28927-6:2009
图2压实工作台用夯实机
6振动特性描述
6.1i 测量方向
手传振动应在正交坐标系的3个方向上测量并记录。每个手握位置的振动都应在如图3一图4所示的3个方向上同时测量。 6.2测量位置
测量应在操作者通常握持机器并施加推力的位置上进行。对于单手操作的机器只需在一个点上测量即可。
规定的传感器位置应尽可能靠近手的拇指和食指之间。这个位置也适用于正常操作中用两手握持机器的位置。只要有可能，测量都应在此规定的位置上进行。
传感器的补充位置规定在手柄端内侧，尽可能靠近规定位置的侧面上。如果传感器的规定位置无法使用，则应使用补充位置。
在减振手柄上也应使用传感器的规定位置和补充位置。 针对此类不同型式机器通常所采用的握持位置，图3～图4给出了传感器的规定位置与补充位置
及测量方向。
说明：
传感器的规定位置； 2- 传感器的补充位置。
1-
图3压实地面用夯实机测量位置
3 GB/T26548.6—2018/IS028927-6:2009
说明：
传感器的规定位置； 2- 传感器的补充位置。
图4压实工作台用夯实机的测量位置
6.3振动的量
振动的量应符合GB/T25631一2010中6.3的规定。 6.4振动方向的合成
onge
对于采用的两个握持位置，都应按GB/T25631- 2010申6.4的规定记录所获得的总振动值。容许在具有最高读数的握持位置上进行记录和试验。在此握持位置的总振动值应至少比其他位置高出 30%。这个结果可在初次测试时，由一名操作者进行5次试验获得
为了获得每次试验运转的总振动值h 立将每个方向上的测量结果按式（1）进行合成：
2+a hwy2+a hwz
+**(1)
++
Lhwx
7仪表要求
7.1总则
试验用仪器仪表应符合GB/T25631一2010中7.1的规定。 7.2传感器的安装 7.2.1传感器的技术要求
GB/T25631一2010中7.2.1给出的传感器技术要求适用于本部分传感器及其固定装置的总重量与机器、手柄等的重量相比应尽可能小到不至于影响测量结果。这
一点对于轻质塑料手柄尤为重要（见GB/T14790.2一2014）。 7.2.2传感器的连接
传感器或所使用的固定块应刚性地连接到手柄表面如果使用了3个单轴传感器，它们应分别连接在固定块的三个侧面。 对于两轴平行于振动面的情况，两个传感器或一个三轴传感器的两个传感元件的测量轴与振动表
面的最大距离应为10mm。 4
