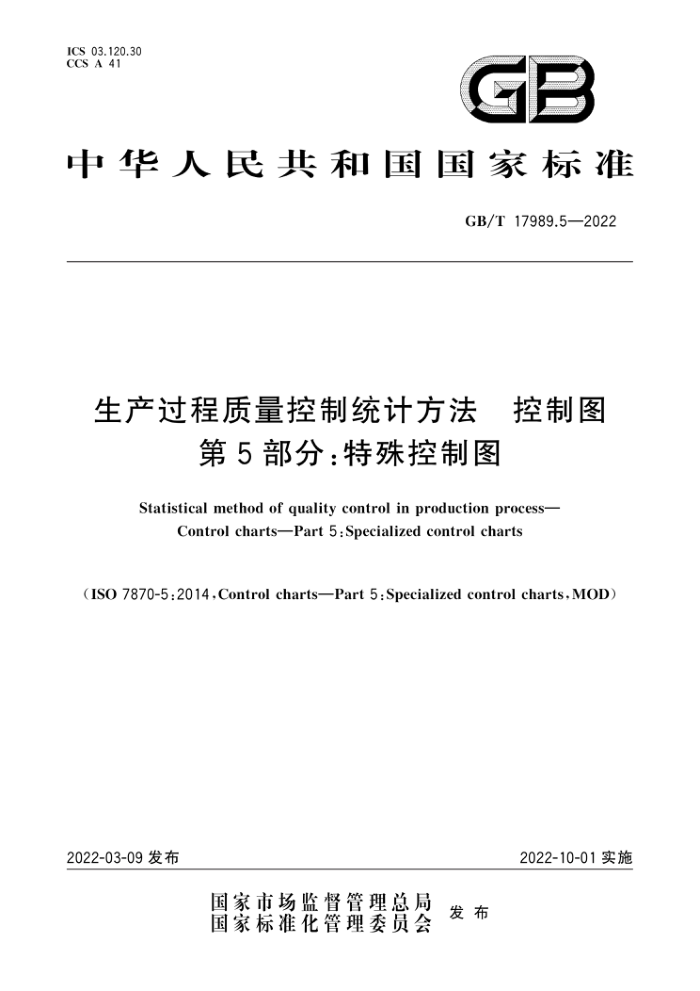

ICS 03.120.30 CCS A 41
中华人民共和国国家标准
GB/T 17989.5—2022
生产过程质量控制统计方法控制图第5部分：特殊控制图
Statistical method of quality control in production process—Control charts—Part 5:Specialized control charts
(ISO 7870-5:2014,Control charts—Part 5:Specialized control charts,MOD)
2022-10-01实施2022-03-09发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 17989.5—2022
生产过程质量控制统计方法 控制图第5部分：特殊控制图
1 范围
本文件描述了理解和应用特殊控制图进行统计过程控制的指南。
本文件适用于常规控制图对过程变异的非自然模式无法检出或检出效率较低的情形。对于计量数据，本文件包含的特殊控制图有：a） 移动平均和移动极差控制图；b） Z图；
c） 基于组的控制图；d） 极值控制图；e） 趋势控制图；f） 变异系数控制图；g） 非正态数据控制图。
对于计数数据，本文件包含的特殊控制图有：a）标准化p控制图；b）缺点控制图；c） 量规检验控制图。
本文件给出的指南还包括每一类控制图的使用条件、控制限、优点和不足以及示例。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3358.2 统计学词汇及符号 第2部分：应用统计（GB/T 3358.2—2009，ISO3534-2：2006，IDT)
3 术语和定义
GB/T 3358.2界定的以及下列术语和定义适用于本文件。3.1
控制图 control chart
为监测过程、控制和减少过程变异，将样本统计量值序列以特定顺序描点绘出的图。注1：特定顺序通常指按时间顺序或样本获得顺序。
注2：控制图用于监测关于最终产品或者服务的特性时最有效。【来源：GB/T 3358.2—2009，2.3.1】
GB/T 17989.5—2022 3.2
常规控制图 shewhart control chart 休哈特控制图
主要用米从图形上判定变异源于随机原因还是特殊原因，采用常规控制限的控制图。注：常规控制限是基于统计学方法，根据仅由随机原因产生的过程变化确定的控制限。【来源：GB/T 3358.2—2009，2.3.2，有修改】3.3
计量控制图 variables control chart 描点所用统计量是连续尺度的常规控制图。【来源：GB/T 3358.2—2009，2.3.6】3.4
计数控制图 attributes control chart
描点所用统计量是可数的或分类变量的常规控制图。【来源：GB/T 3358.2—2009，2.3.7】3.5
X控制图 X bar control chart 均值控制图 average control chart
用子组均值评估和监测过程水平的计量控制图。【来源：GB/T 3358.2—2009，2.3.12】3.6
R 图 R chart
极差控制图 range control chart
用子组极差评估和监察过程变异的计量控制图。注1：子组极差值用符号R表示，即子组中最大和最小观测值之差。注2：子组极差的均值用符号R表示。
【来源：GB/T 3358.2—2009，2.3.18，有修改】3.7
移动平均控制图 moving average control chart
用每n个相继观测值的算术平均评估和监测过程水平的控制图。
注1：当每个子组只有一个观测值时这种控制图尤其有用。如过程特性为温度、压力、时间等。注2：以当前观测值替换最近的n＋1个观测值中最早出现的那个值。注3：这种控制图的一个缺点是未对n个相继观测值进行加权。【来源：GB/T3358.2—2009，2.3.14】3.8
移动极差控制图 moving range control chart
用每n个相继观测值的极差评估和监测过程变异的计量控制图。注：以当前的观测值替换最近的n＋1个观测值中最早出现的那个值。【来源：GB/T 3358.2—2009，2.3.20】3.9
Z图 Z chart
用子组的标准化正态变量来评估过程的计量控制图。3.10
基于组的均值控制图 group control chart for averages
由多个来源的样本组成子组，利用子组内各个来源的样本均值的最大值和最小值来评估和监测过程水平的计量控制图。3.11
基于组的极差控制图 group control chart for ranges
由多个来源的样本组成子组，利用子组内各个来源的样本极差的最大值来评估和监测过程变异的计量控制图。3.12
极值控制图 high-low control chart
根据子组观测值的最大值和最小值来评估和监测过程水平的计量控制图。3.13
趋势控制图 trend control chart
用子组均值对过程水平的期望值的偏离评估和监测过程水平的控制图。注1：可以用经验方法或回归的方法确定趋势。
注2：将观测值按时间顺序作图，在消除了随机变异和周期影响后，趋势控制图表示了过程水平的变化趋势。【来源：GB/T 3358.2—2009，2.3.17】3.14
变异系数控制图 control chart for coefficient of variation 根据子组变异系数评估和监测变异的计量控制图。3.15
p控制图 p chart
计件比率控制图 proportion or percent categorized control chart 百分比分类单位产品控制图 percent categorized units control chart
用一定量样本中属于某指定类别的单元的比例或百分比，评估和监测过程水平的计数控制图。注1：在质量领域，通常按不合格品进行分类，此时称为不合格品率控制图。注2：p图特别适用于子组大小变化的情形。注3：可用比例或百分比进行描图。
【来源：GB/T 3358.2—2009，2.3.11，有修改】3.16
标准化p控制图 standardized p chart
将某指定类别的比例表示为标准化正态变量的计数控制图。3.17
缺点控制图 demerit control chart 质量计分图 quality score chart
按察觉的显著程度对每种缺点事件（或质量计分）分配不同权重的多维特性控制图。【来源：GB/T3358.2—2009，2.3.23】3.18
量规检验控制图 control chart for inspection by gauging
用量规进行检验，获得测量高于上量规限的和低于下量规限的单元数的计数控制图。
4 符号和缩略语4.1 符号
下列符号适用于本文件。
